12.2.3 Stable Diffusion 架构

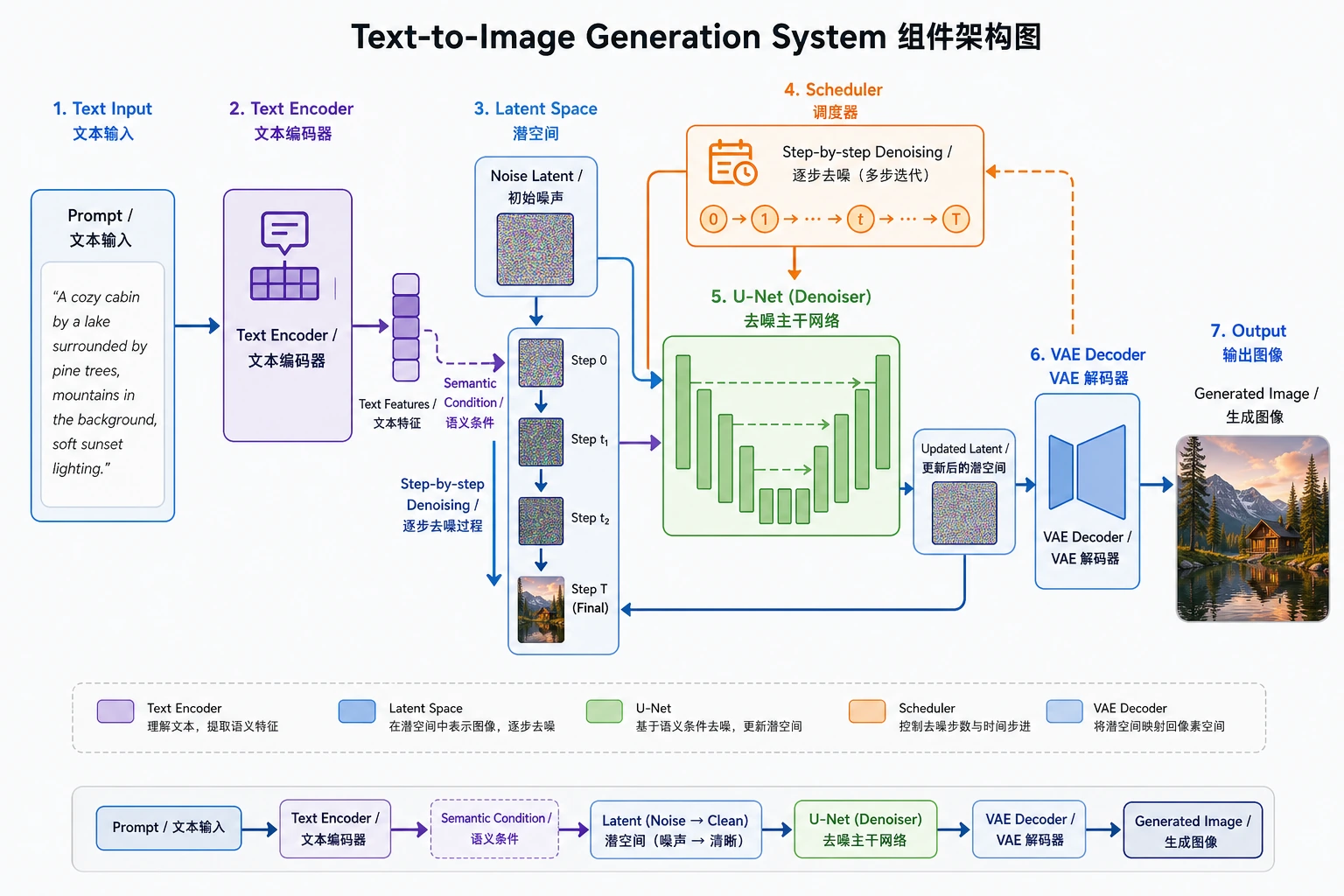

Stable Diffusion 组件架构图

本节定位

上一节我们已经知道扩散模型的核心是：

从噪声一步步恢复结构。

这一节要回答的是：

为什么 Stable Diffusion 能把这件事真正做得工程上可用？

答案的核心不只是“扩散”，还包括：

  • latent space
  • 文本条件
  • U-Net
  • VAE
  • cross-attention

学习目标​

  • 理解 Stable Diffusion 的整体模块分工
  • 理解为什么它不在像素空间扩散，而在 latent space 中扩散
  • 理解文本编码器、U-Net 和 VAE 分别负责什么
  • 理解 cross-attention 怎样把文本真正接进图像生成
  • 建立对 Stable Diffusion 整体工作流的系统地图

一、为什么原始扩散思路还不够“实用”？​

一个最直观的问题：像素空间太大​

如果你直接在原始图像像素空间做扩散：

  • 分辨率一大，张量就会非常大
  • 推理和训练都会很重

例如：

  • 512 x 512 x 3

本身就已经是非常大的表示空间。

Stable Diffusion 的关键转向​

它最重要的一步，就是：

不直接在原图像上扩散，而先把图像压缩进 latent space，再在那里做扩散。

这个思路后来被称为：

  • latent diffusion

它极大提升了工程可行性。

二、先把整体结构看一遍​

可以先粗暴记成三大块：

  1. 文本编码器：把 prompt 变成条件表示
  2. U-Net：在 latent 中做去噪
  3. VAE：负责图像和 latent 之间的转换

三、VAE 在这里的角色到底是什么？​

它在这里更像压缩器，而不是主生成器​

在 Stable Diffusion 里，VAE 的核心作用是：

  • Encoder：把图像压成 latent
  • Decoder：把 latent 解码回图像

也就是说，它主要是在做：

图像空间和 latent 空间之间的桥接。

为什么这一步如此关键？​

因为扩散如果直接在原图空间里做，成本太高。 而 VAE 提供了一个更小、更抽象的中间空间。

你可以把它理解成：

不在巨大的高清画布上直接雕刻，而先压成一张小很多的“语义草图板”。

一个最小“压缩 / 展开”直觉示例​

import numpy as np

image = np.random.randn(8, 8).astype(np.float32)

# 用均值池化模拟压缩
latent = image.reshape(4, 2, 4, 2).mean(axis=(1, 3))

# 用 repeat 模拟解码
reconstructed = np.repeat(np.repeat(latent, 2, axis=0), 2, axis=1)

print("image shape        :", image.shape)
print("latent shape       :", latent.shape)
print("reconstructed shape:", reconstructed.shape)

预期输出：

image shape        : (8, 8)
latent shape       : (4, 4)
reconstructed shape: (8, 8)

关键看中间那一行：latent 变小了。Stable Diffusion 把主要去噪工作放在这个压缩空间里完成，最后再把 latent 解码回图像空间。

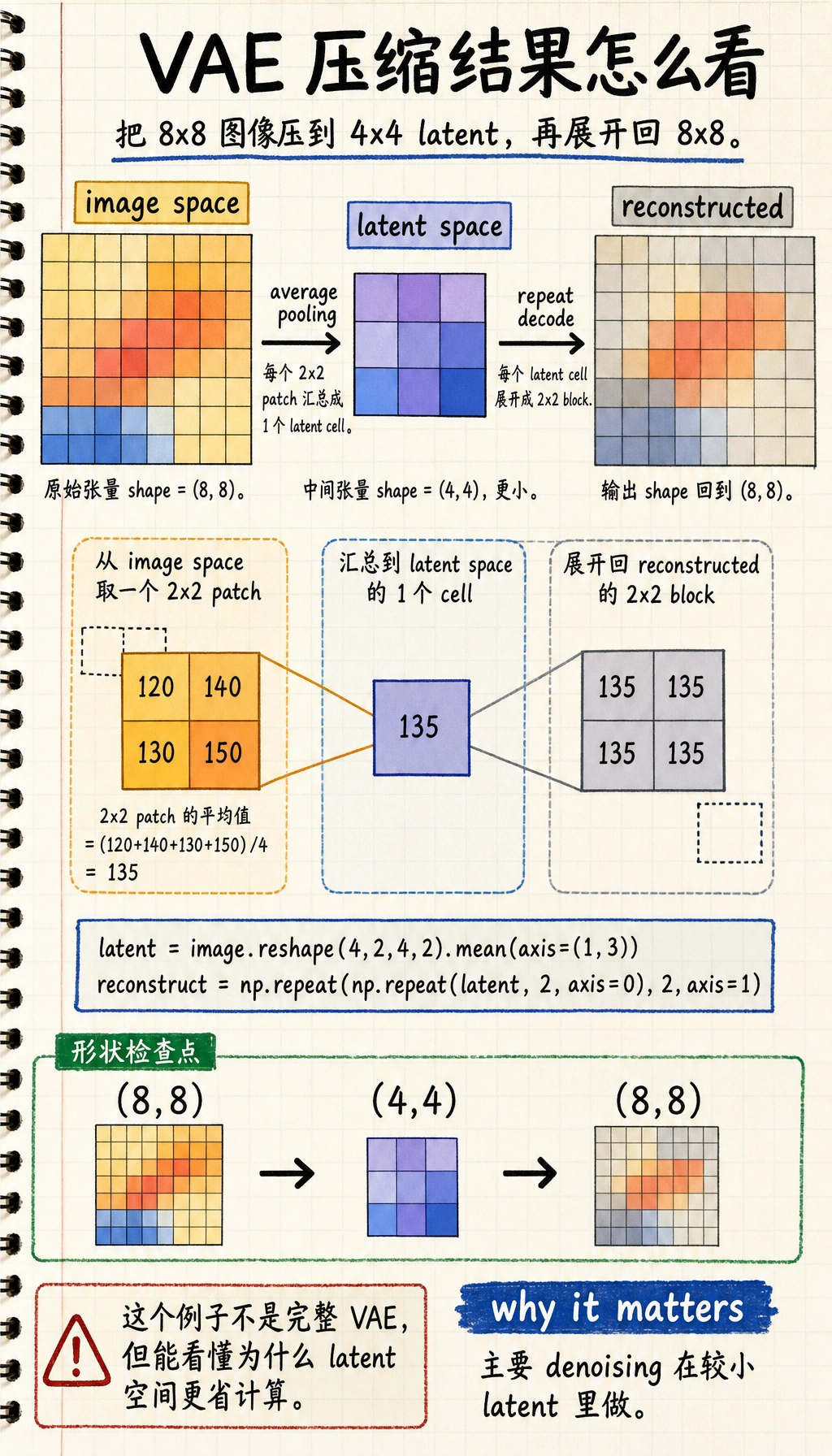

Stable Diffusion latent 压缩运行结果图

阅读 shape 检查点

reconstructed 最后回到 (8, 8)，但昂贵的去噪工作可以先放在更小的 (4, 4) latent 空间里完成。

这个例子当然不是 VAE，但它足够帮你抓住最核心的直觉：

  • latent 比原图小
  • latent 是更压缩的表示

四、文本编码器为什么不可少？​

prompt 不能直接被 U-Net 理解​

U-Net 处理的是数值张量，不会直接理解：

  • “一只坐在窗边的橘猫”

这种自然语言。

所以要先有文本编码器​

文本编码器负责把 prompt 变成：

  • 一组语义向量

你可以先把它理解成：

把语言条件翻译成图像生成流程能消费的数值条件。

一个简单示意​

text_condition = {
    "prompt": "一只坐在窗边的橘猫",
    "embedding_shape": (77, 768)
}

print(text_condition)

预期输出：

{'prompt': '一只坐在窗边的橘猫', 'embedding_shape': (77, 768)}

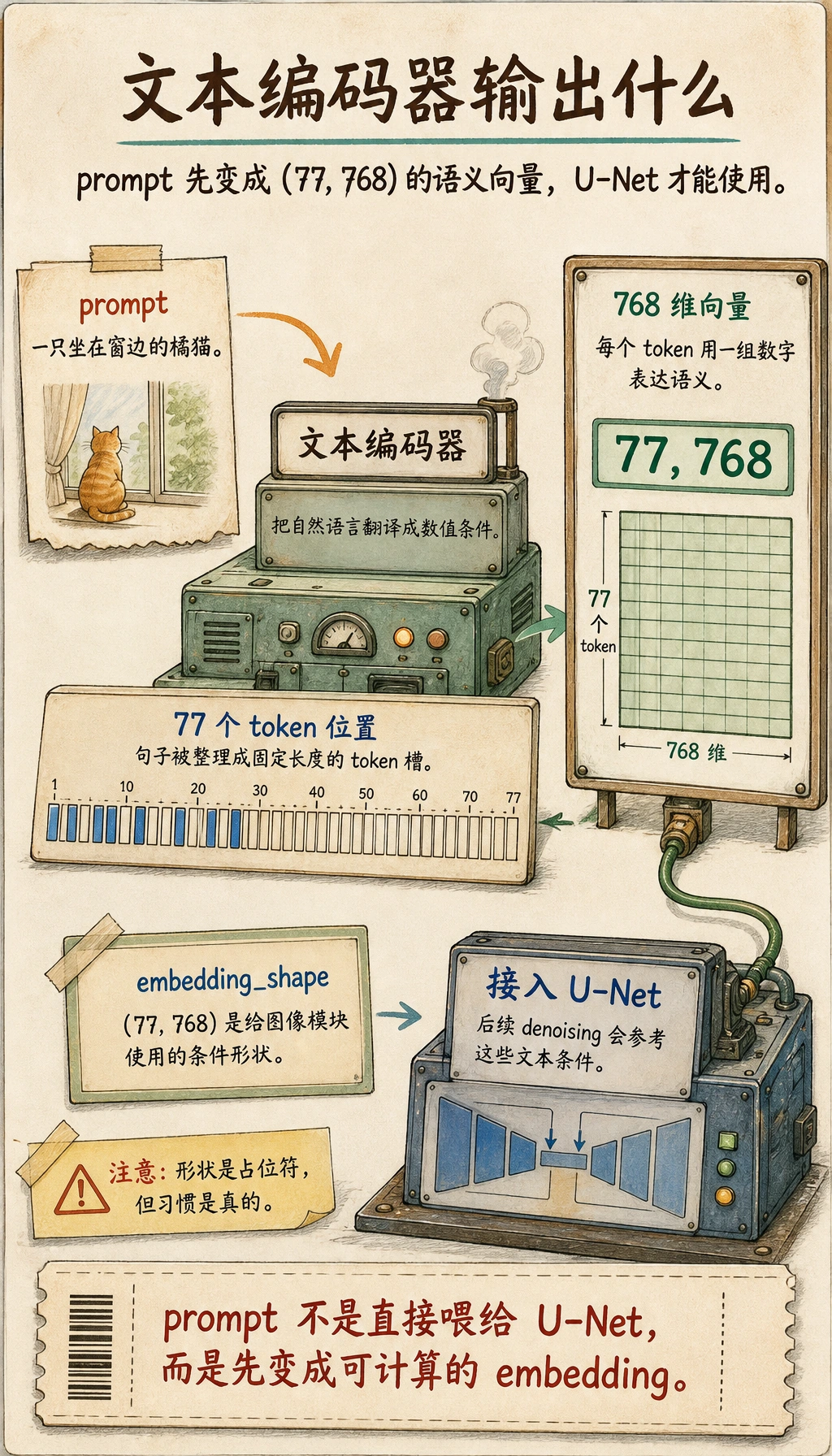

Stable Diffusion 文本编码器 embedding 运行结果图

这里的维度只是示意，但习惯是真实的：图像模块使用文本之前，prompt 必须先变成数值向量。

这里最重要的不是具体维度，而是理解：

  • prompt 会先变成向量
  • 后面的视觉主干会用到这些向量

五、U-Net 为什么会成为扩散主干？​

U-Net 本来就擅长“多尺度信息处理”​

U-Net 的典型特征包括：

  • 编码路径：逐步压缩、提抽象特征
  • 解码路径：逐步恢复空间细节
  • 跳连：让细节信息别完全丢掉

为什么这很适合去噪？​

因为去噪本身就需要：

  • 理解全局结构
  • 同时保住局部细节

而 U-Net 正好很适合做这种事。

所以在 Stable Diffusion 里，U-Net 的角色是：

在 latent 空间里预测噪声，并逐步把噪声清掉。

六、cross-attention 为什么这么关键？​

文字和图像不是天然就接上的​

如果你只有：

  • 文本编码器
  • U-Net

但没有明确机制让图像去“看”文本，那 prompt 的控制效果就会很弱。

cross-attention 的直觉​

它的核心就是：

让图像去噪过程在更新自己时，参考文本条件。

也就是说，图像 latent 的更新不只是看自身状态，还会看：

  • prompt 提供的语义信号

一个极简示意​

latent_feature = "当前图像 latent 特征"
text_feature = "橘猫 + 窗边 + 夕阳"

fusion = f"{latent_feature} 在更新时参考 {text_feature}"
print(fusion)

预期输出：

当前图像 latent 特征 在更新时参考 橘猫 + 窗边 + 夕阳

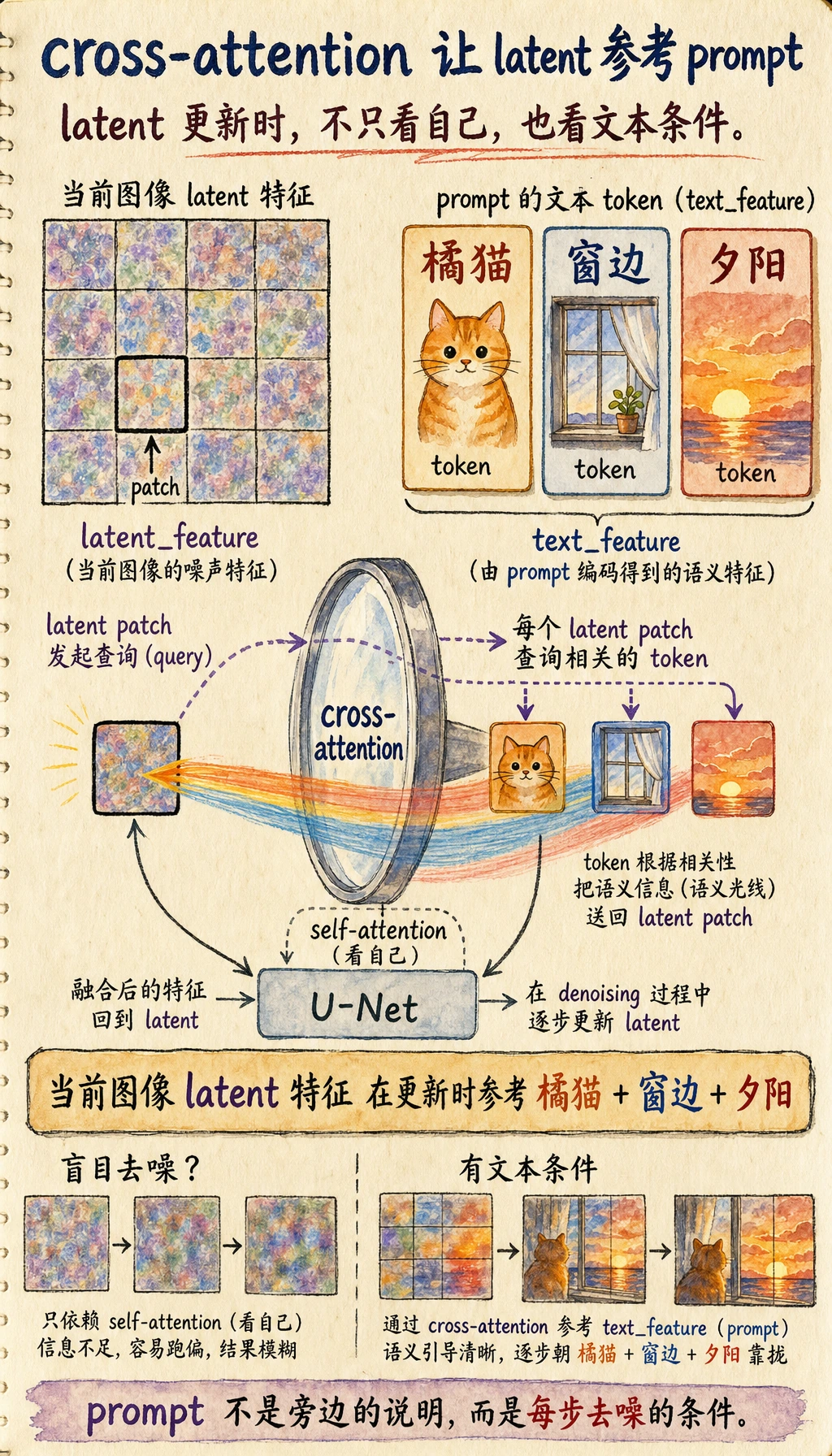

Stable Diffusion cross-attention 运行结果图

可以把这句话当作 cross-attention 的职责：latent 不是盲目去噪，而是一边更新一边参考文本条件。

虽然只是文字示意，但它已经抓住本质：

  • self-attention 更像“自己看自己”
  • cross-attention 更像“图像看文本”

七、把整个工作流串起来​

可以先把 Stable Diffusion 的主线压成这 5 步：

  1. prompt -> 文本编码器
  2. 随机初始化 latent 噪声
  3. U-Net 在文本条件下逐步去噪
  4. 得到更干净的 latent
  5. VAE Decoder 把 latent 解码成图像
workflow = [
    "prompt -> text encoder",
    "latent noise",
    "U-Net denoise with text condition",
    "clean latent",
    "decode to image"
]

for step in workflow:
    print(step)

预期输出：

prompt -> text encoder
latent noise
U-Net denoise with text condition
clean latent
decode to image

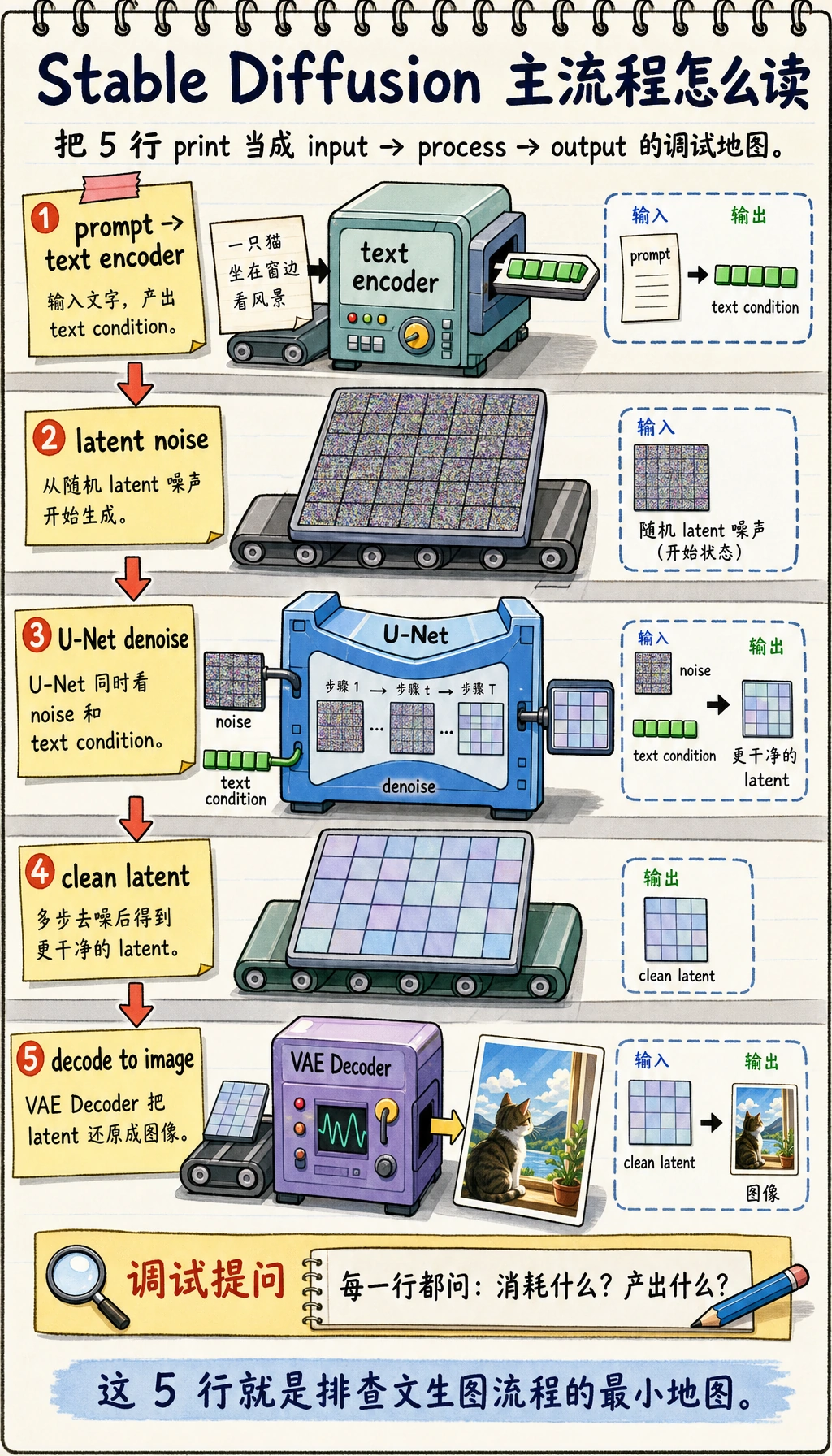

Stable Diffusion 五步主流程运行结果图

如果你能说清每一行消耗什么、产出什么，就已经具备调试大多数 Stable Diffusion 工作流的实用心智模型。

这就是 Stable Diffusion 的最重要主线。

八、为什么它会成为文生图时代的重要架构？​

因为它兼顾了效果和工程可行性​

相比直接像素扩散：

  • latent diffusion 更轻
  • 训练和推理更现实

因为它很适合条件控制​

Stable Diffusion 天然很适合做：

  • 文生图
  • 图像编辑
  • 局部修复
  • 风格控制

因为模块边界很清楚​

这一点很重要：

  • 文本编码器管语义
  • U-Net 管去噪
  • VAE 管空间转换

模块清楚，生态就更容易发展起来。

九、最常见的误区​

以为 Stable Diffusion 就是“一个大黑盒”​

其实它是多个模块协作：

  • 文本编码器
  • U-Net
  • VAE
  • 条件注入机制

不理解 latent diffusion 的工程意义​

这是它之所以“能用起来”的关键之一。

只记模块名，不理解模块职责​

这样后面学微调和应用时会很虚。

小结​

这一节最重要的不是记住名词，而是抓住这条主线：

Stable Diffusion 的核心，是在 latent space 中做条件扩散，其中 VAE 负责压缩与解码，文本编码器提供语义条件，U-Net 负责去噪，cross-attention 负责把文本真正接进图像生成过程。

理解了这条主线，后面你再看文生图应用、图像编辑和微调时，就会清楚很多。

练习​

  1. 用自己的话解释：为什么 Stable Diffusion 不直接在像素空间做扩散？
  2. 想一想：为什么文本编码器和 cross-attention 必须同时存在？
  3. 如果把 U-Net 换成普通小网络，为什么效果通常会很差？
  4. 用自己的话总结：VAE、U-Net、文本编码器各自负责什么？
