6.2.9 PyTorch + Matplotlib 実践ワークショップ

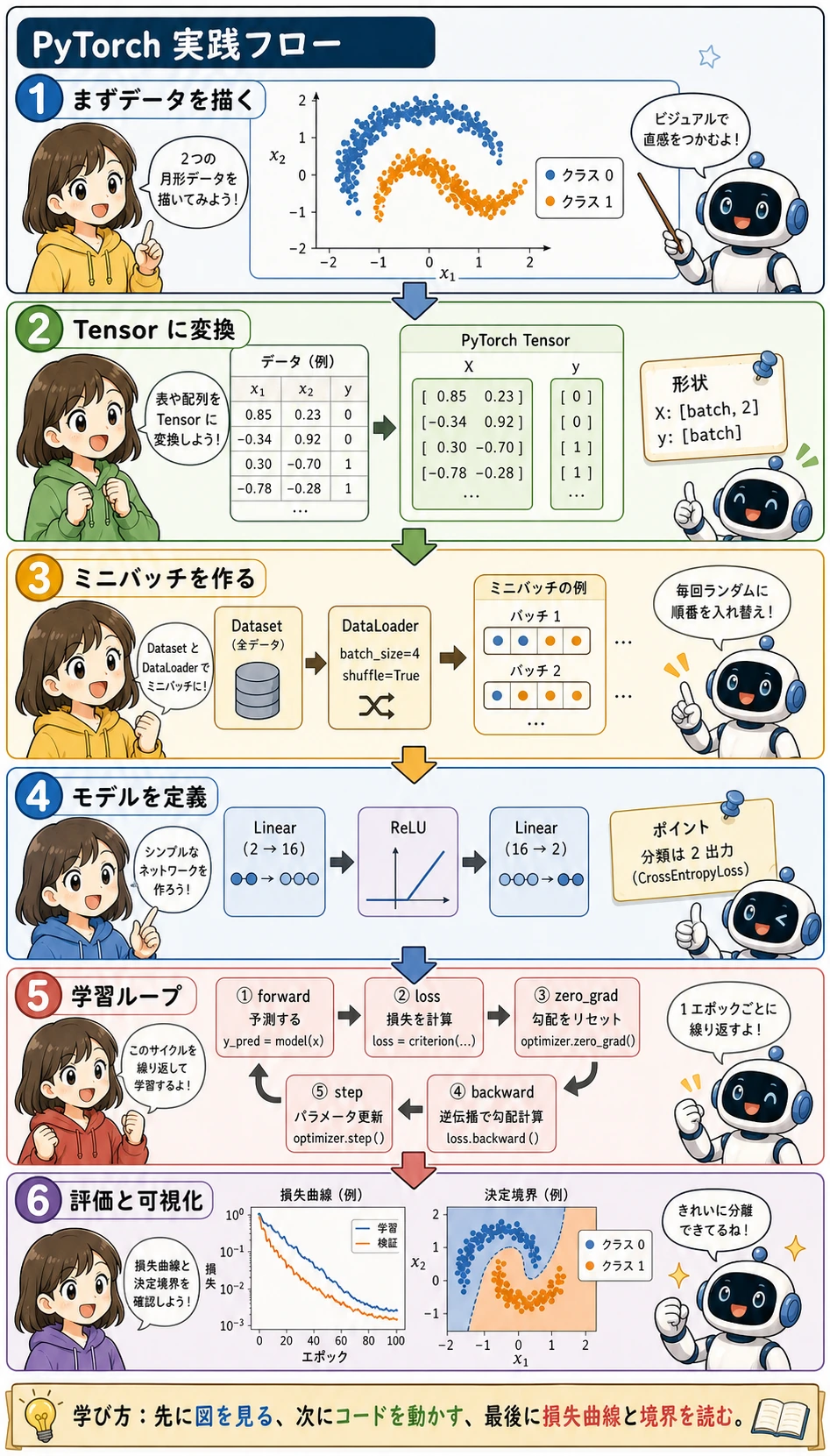

PyTorch 実践フロー

学習のリズム

この節は、最初の完整な PyTorch ミニプロジェクトとして使ってください。おすすめの順番は： 図を見る → コードを動かす → 損失曲線と決定境界を読む。

実行環境

第 6 章の実験が初めての場合は、プロジェクトルートで AI 用の依存関係をインストールしてください。

python -m pip install -r requirements-course-ai.txt

このワークショップだけを動かすなら、追加で最低限必要なのは torch です。matplotlib と scikit-learn はコースの core 依存関係に含まれています。

この節で作るもの

小さなニューラルネットワークを訓練して、2 つの月形の点群を分類します。小さくてすぐ動きますが、PyTorch の基本ワークフローが一通り入っています。

Matplotlib でデータを可視化する
NumPy 配列を PyTorch Tensor に変換する
TensorDataset と DataLoader を作る
nn.Module を定義する
CrossEntropyLoss と Adam で訓練する
accuracy を評価する
損失曲線と決定境界を描く

キーワード整理

用語	初学者向けの意味	ここで重要な理由
Matplotlib	Python の基本的な描画ライブラリ	データ、損失曲線、決定境界を見るために使う
Tensor	PyTorch の多次元配列	モデルは Tensor データで訓練する
`Dataset`	1 つのサンプルが何かを定義するもの	データとラベルの対応を保つ
`DataLoader`	サンプルをミニバッチにするもの	学習ループへバッチ単位で渡す
MLP	Multilayer Perceptron。小さな全結合ニューラルネットワーク	最初の 2D や表形式タスクに向いている
logits	確率に変換する前のモデルの生スコア	`CrossEntropyLoss` は softmax 後ではなく logits を受け取る
epoch	訓練データを 1 周見ること	学習が何周進んだかを数える
決定境界	モデルがクラスを切り替える境目	分類のふるまいを直感的に見られる

まずデータを作って描く

モデルを書く前に、必ずデータを見ます。これは、モデルが何を学ぶべきか分からないまま訓練する、という初学者によくある失敗を防ぎます。

import matplotlib.pyplot as plt
from sklearn.datasets import make_moons

X_np, y_np = make_moons(n_samples=600, noise=0.18, random_state=42)

plt.figure(figsize=(6, 5))
plt.scatter(X_np[:, 0], X_np[:, 1], c=y_np, cmap="coolwarm", s=18, alpha=0.8)
plt.xlabel("x1")
plt.ylabel("x2")
plt.title("Two Moons Dataset")
plt.grid(True, alpha=0.3)
plt.show()

見るべきポイント：

2 クラスは直線では分けにくい
そのため、非線形を持つ小さなニューラルネットワークが役立つ
この図は、後で決定境界を見るときの基準になる

Tensor に変換する

PyTorch モデルは Tensor を受け取ります。CrossEntropyLoss に使う分類ラベルは、整数クラス ID で、型は torch.long にします。

import torch

torch.manual_seed(42)

X = torch.tensor(X_np, dtype=torch.float32)
y = torch.tensor(y_np, dtype=torch.long)

print("X shape:", X.shape, "dtype:", X.dtype)
print("y shape:", y.shape, "dtype:", y.dtype)

出力例：

X shape: torch.Size([600, 2]) dtype: torch.float32
y shape: torch.Size([600]) dtype: torch.int64

shape の意味：

X: [batch, features]。各サンプルは 2 つの特徴量を持つ
y: [batch]。各値は 0 または 1 のクラスラベル

`Dataset` と `DataLoader` を作る

TensorDataset は X と y の対応を保ちます。DataLoader はデータをシャッフルし、ミニバッチを作ります。

from torch.utils.data import DataLoader, TensorDataset, random_split

dataset = TensorDataset(X, y)
train_dataset, val_dataset = random_split(
    dataset,
    [480, 120],
    generator=torch.Generator().manual_seed(42)
)

train_loader = DataLoader(
    train_dataset,
    batch_size=64,
    shuffle=True,
    generator=torch.Generator().manual_seed(7)
)
val_loader = DataLoader(val_dataset, batch_size=128, shuffle=False)

batch_x, batch_y = next(iter(train_loader))
print("batch_x shape:", batch_x.shape)
print("batch_y shape:", batch_y.shape)

なぜ重要か：

batch_size=64 は、64 サンプルごとにモデルを更新するという意味
shuffle=True は、毎回同じ順番で見ることを防ぐ
検証データは評価だけに使うので、通常シャッフルしなくてよい

小さなニューラルネットワークを定義する

このモデルは 2D の点を 2 つの logits に変換します。各クラスに 1 つのスコアがあります。

from torch import nn

class MoonClassifier(nn.Module):
    def __init__(self):
        super().__init__()
        self.net = nn.Sequential(
            nn.Linear(2, 32),
            nn.ReLU(),
            nn.Linear(32, 32),
            nn.ReLU(),
            nn.Linear(32, 2),
        )

    def forward(self, x):
        return self.net(x)

model = MoonClassifier()
print(model)

大切な点：

最後の層は 2 個の値を出します。これは 2 クラス分類だからです
ここで Softmax は追加しません。nn.CrossEntropyLoss() は生の logits を受け取るためです

訓練と検証

学習ループは前に学んだリズムと同じです。

forward → loss → zero_grad → backward → step

loss_fn = nn.CrossEntropyLoss()
optimizer = torch.optim.Adam(model.parameters(), lr=0.01)

train_losses = []
val_losses = []
val_accuracies = []

for epoch in range(1, 101):
    model.train()
    train_loss_sum = 0.0

    for batch_x, batch_y in train_loader:
        logits = model(batch_x)
        loss = loss_fn(logits, batch_y)

        optimizer.zero_grad()
        loss.backward()
        optimizer.step()

        train_loss_sum += loss.item() * len(batch_x)

    train_loss = train_loss_sum / len(train_dataset)
    train_losses.append(train_loss)

    model.eval()
    val_loss_sum = 0.0
    correct = 0

    with torch.no_grad():
        for batch_x, batch_y in val_loader:
            logits = model(batch_x)
            loss = loss_fn(logits, batch_y)
            val_loss_sum += loss.item() * len(batch_x)

            pred = logits.argmax(dim=1)
            correct += (pred == batch_y).sum().item()

    val_loss = val_loss_sum / len(val_dataset)
    val_acc = correct / len(val_dataset)
    val_losses.append(val_loss)
    val_accuracies.append(val_acc)

    if epoch == 1 or epoch % 20 == 0:
        print(
            f"epoch={epoch:3d}, "
            f"train_loss={train_loss:.4f}, "
            f"val_loss={val_loss:.4f}, "
            f"val_acc={val_acc:.1%}"
        )

期待される出力：

epoch=  1, train_loss=0.5568, val_loss=0.3786, val_acc=84.2%
epoch= 20, train_loss=0.0755, val_loss=0.1064, val_acc=98.3%
epoch= 40, train_loss=0.0719, val_loss=0.1260, val_acc=98.3%
epoch= 60, train_loss=0.0657, val_loss=0.1290, val_acc=98.3%
epoch= 80, train_loss=0.0655, val_loss=0.1415, val_acc=98.3%
epoch=100, train_loss=0.0687, val_loss=0.1370, val_acc=98.3%

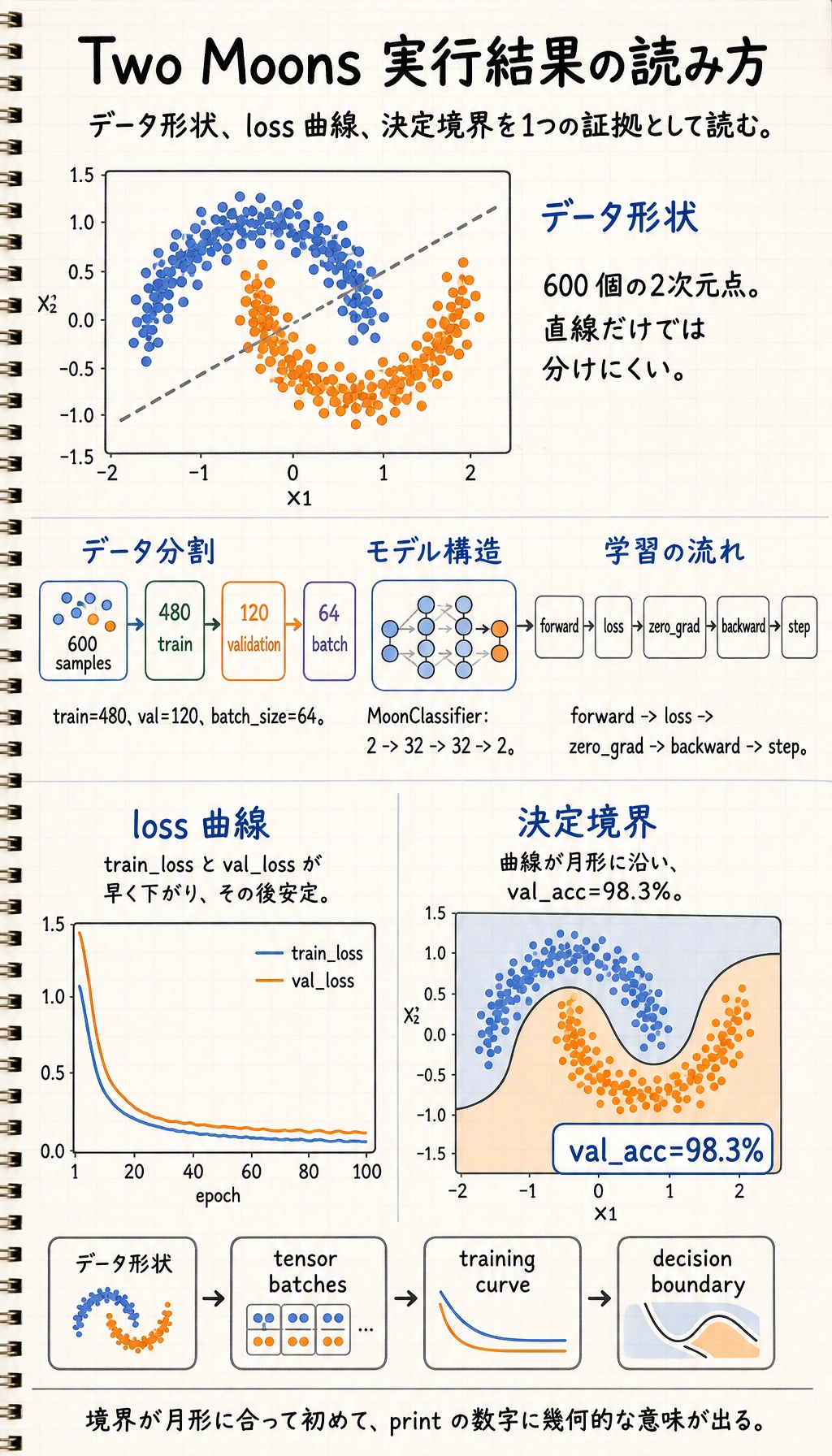

PyTorch moons の損失曲線と決定境界の結果図

数値が少し違っても問題ありません。大事なのは、検証 accuracy がランダム予測より明らかに高くなることです。

損失曲線を描く

損失曲線は、学習が正しい方向に進んでいるかを見るためのものです。

plt.figure(figsize=(7, 4))
plt.plot(train_losses, label="train loss")
plt.plot(val_losses, label="validation loss")
plt.xlabel("Epoch")
plt.ylabel("Loss")
plt.title("Training and Validation Loss")
plt.legend()
plt.grid(True, alpha=0.3)
plt.show()

読み方：

両方の loss が下がるなら、だいたい正常に学習している
training loss は下がるのに validation loss が上がるなら、過学習に注意する
どちらも下がらないなら、learning rate、ラベル、出力 shape、loss function を確認する

決定境界を描く

決定境界は、モデルが学んだ分類ルールを幾何的に見せてくれます。

import numpy as np

x_min, x_max = X_np[:, 0].min() - 0.5, X_np[:, 0].max() + 0.5
y_min, y_max = X_np[:, 1].min() - 0.5, X_np[:, 1].max() + 0.5
xx, yy = np.meshgrid(
    np.linspace(x_min, x_max, 250),
    np.linspace(y_min, y_max, 250)
)

grid = np.c_[xx.ravel(), yy.ravel()]
grid_tensor = torch.tensor(grid, dtype=torch.float32)

model.eval()
with torch.no_grad():
    logits = model(grid_tensor)
    grid_pred = logits.argmax(dim=1).numpy().reshape(xx.shape)

plt.figure(figsize=(7, 5))
plt.contourf(xx, yy, grid_pred, alpha=0.25, cmap="coolwarm")
plt.scatter(X_np[:, 0], X_np[:, 1], c=y_np, cmap="coolwarm", s=16, edgecolors="k", linewidths=0.2)
plt.xlabel("x1")
plt.ylabel("x2")
plt.title(f"Decision Boundary (validation accuracy {val_accuracies[-1]:.1%})")
plt.grid(True, alpha=0.2)
plt.show()

この図を見ると、PyTorch がかなり具体的に感じられます。モデルは数字を出すだけではなく、空間をどう分けているかを見せてくれます。

よくあるエラーと直し方

現象	よくある原因	直し方
`expected scalar type Long`	ラベルが `torch.long` ではない	`y = torch.tensor(y_np, dtype=torch.long)` を使う
Loss が下がらない	学習率が大きすぎる、または小さすぎる	`lr=0.001` や `lr=0.01` を試す
loss の shape エラー	出力またはラベルの形が違う	`CrossEntropyLoss` では logits は `[batch, classes]`、ラベルは `[batch]`
検証時にメモリを使いすぎる	検証中も勾配を記録している	`model.eval()` と `with torch.no_grad()` を使う

練習タスク

hidden size を 32 から 16 と 64 に変え、決定境界を比較する。
noise=0.18 を noise=0.3 に変え、タスクがどのくらい難しくなるか見る。
optimizer を Adam から SGD に変え、損失曲線を比較する。
3 つ目の hidden layer を追加し、validation loss が改善するか過学習するか確認する。

到達基準

このワークショップを終えたら、完整な PyTorch ワークフローを自分の言葉で説明できるようになりましょう。

データの図 → Tensor → DataLoader → model → loss → optimizer → training loop → validation → visualization。

損失曲線と決定境界も読めるなら、ただ PyTorch コードを写している段階を超えて、訓練プロセスが何をしているか理解し始めています。
