6.5.3 Transformer アーキテクチャ
この節の位置づけ
Attention は心臓ですが、Transformer block が安定して動くのは複数の部品が協力しているからです。残差は情報を守り、正規化は値を安定させ、FFN は各 token を加工し、位置情報は順序を補います。
学習目標
- Transformer block を実行できるデータフローとして読める。
- 残差接続、LayerNorm、FFN を層名の暗記ではなく役割で説明できる。
- PyTorch の例を動かして主要な shape を読める。
- encoder-only、decoder-only、encoder-decoder を区別できる。
- 現代 LLM decoder が pre-norm、RMSNorm、RoPE、GQA/MQA、SwiGLU を使う理由を理解する。

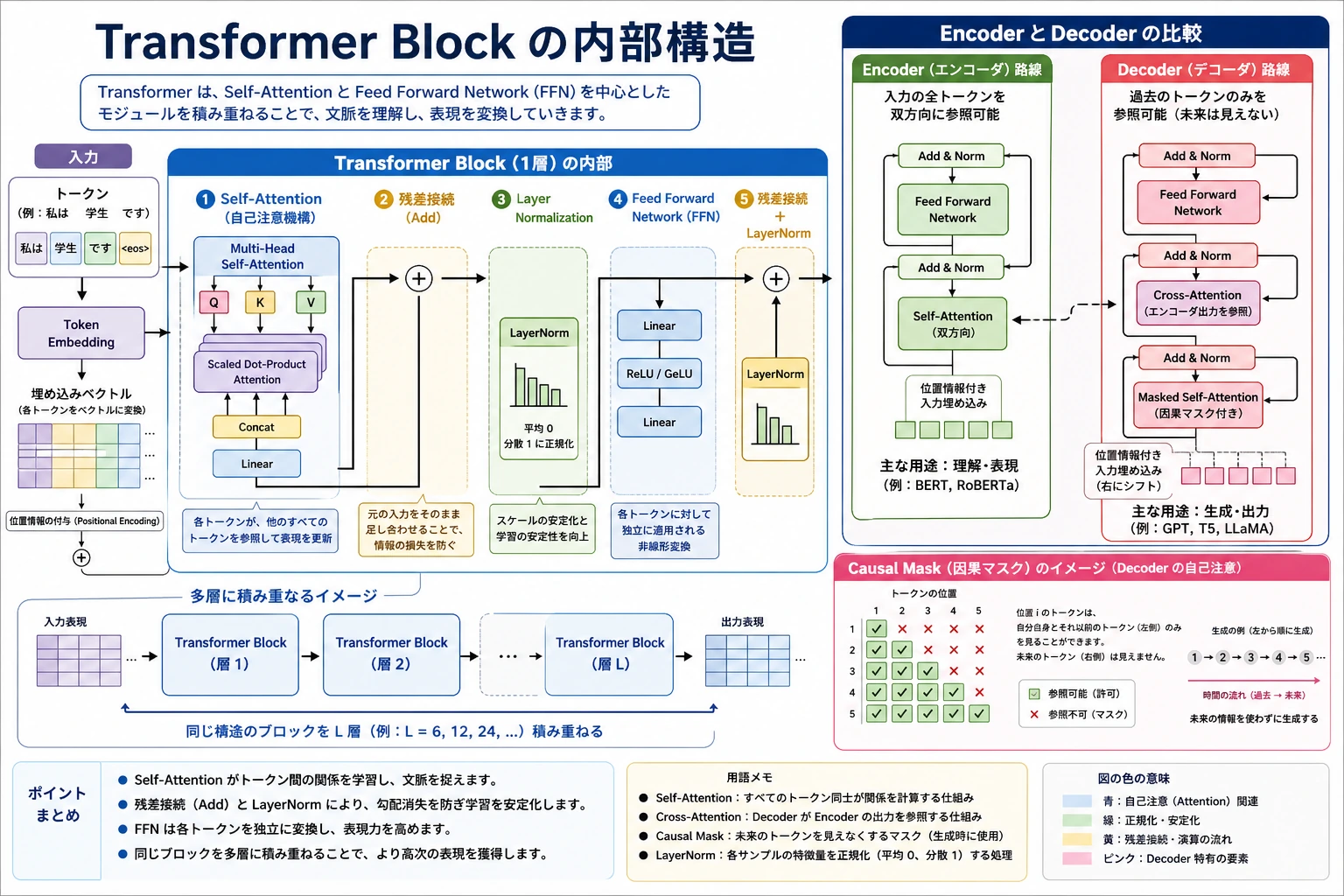

まず Block 図を見る

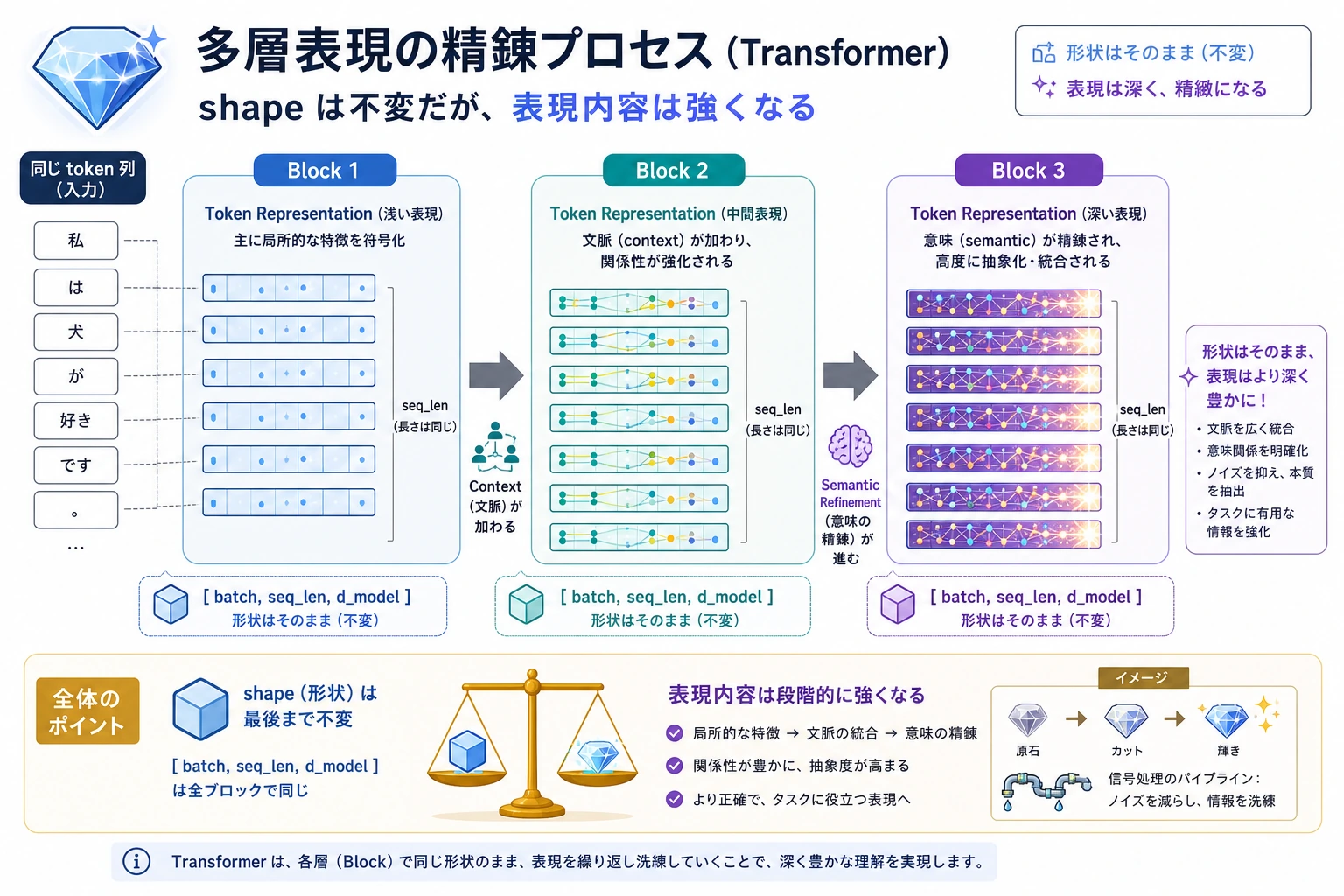

Transformer block は、多くの場合、外側の shape を保ちます。
[batch, seq_len, d_model] -> [batch, seq_len, d_model]
shape は同じでも、表現はより文脈を含んだものになります。

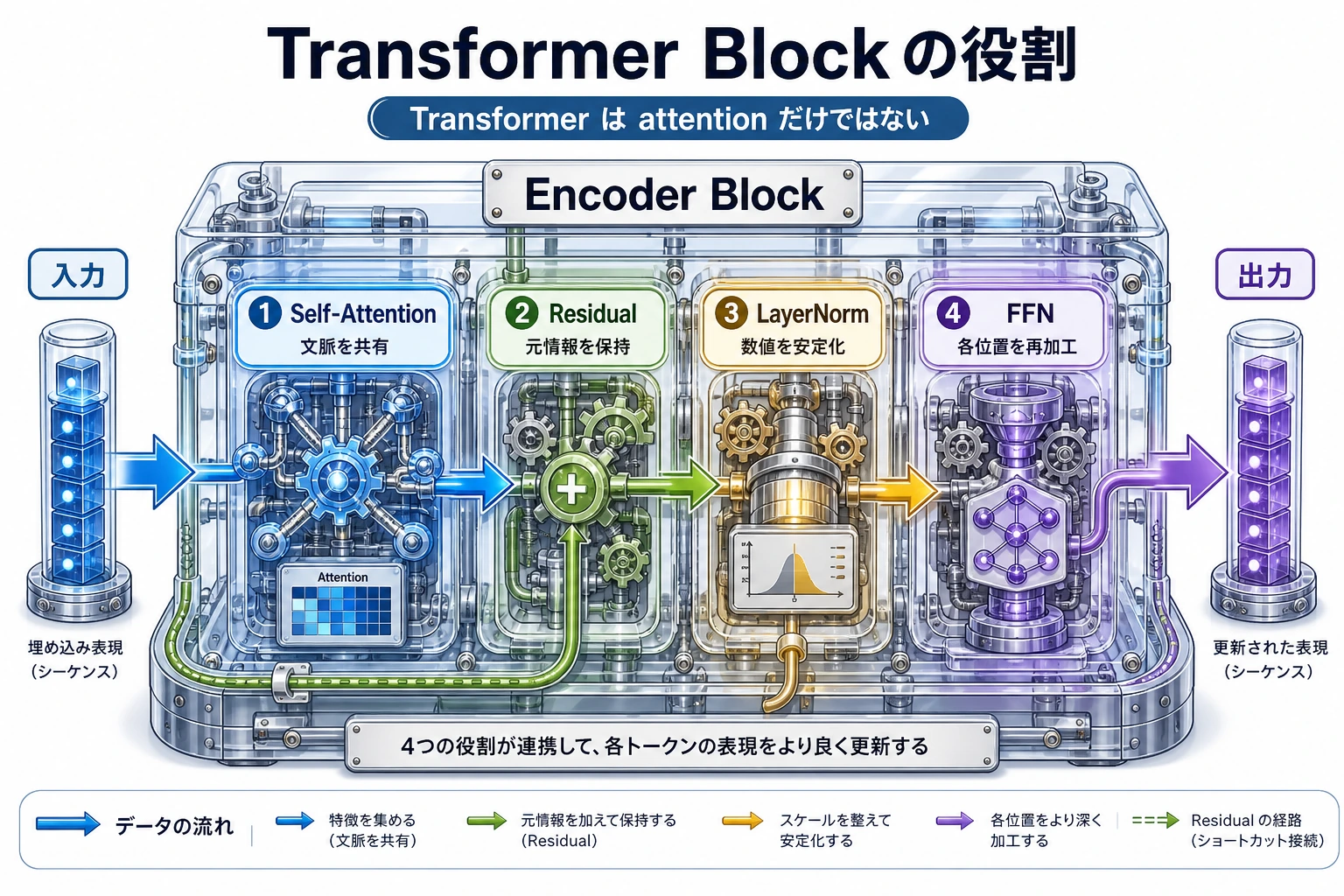

| 部品 | 何をするか | なぜ重要か |
|---|---|---|
| Multi-head attention | token 位置の間で情報を混ぜる | 文脈を作る |
| 残差接続 | 入力を足し戻す | 情報と勾配を守る |
| LayerNorm / RMSNorm | 特徴量のスケールを安定させる | 深い学習をしやすくする |
| FFN | 各位置を独立に変換する | 非線形な加工能力を足す |
| 位置情報 | token の順序を伝える | Attention だけでは順序が弱い |
実験 1：PyTorch の Transformer Block を調べる
import torch
from torch import nn
torch.manual_seed(42)
layer = nn.TransformerEncoderLayer(
d_model=16,
nhead=4,
dim_feedforward=32,
batch_first=True,
norm_first=True,
dropout=0.0,
)
print("block_parts")
print(type(layer.self_attn).__name__)
print("linear1:", tuple(layer.linear1.weight.shape))
print("linear2:", tuple(layer.linear2.weight.shape))
print("norm_first:", layer.norm_first)
print("norm:", type(layer.norm1).__name__)
期待される出力：
block_parts
MultiheadAttention
linear1: (32, 16)
linear2: (16, 32)
norm_first: True
norm: LayerNorm
パラメータの読み方：
d_model=16：各 token 表現が 16 個の特徴量を持つ。nhead=4：attention を 4 つの head に分ける。dim_feedforward=32：FFN は 16 から 32 に広げ、また 16 に戻す。batch_first=True：tensor は[batch, seq_len, d_model]を使う。norm_first=True：pre-norm を使う。深い stack でよく使われる安定した形です。
残差と正規化
残差接続と正規化は飾りではありません。block を深く積んでも元の信号を失いにくくし、値が不安定になりすぎるのを防ぎます。
実験 2：残差接続
import torch
x = torch.tensor([[1.0, 2.0, 3.0]])
f_x = torch.tensor([[0.1, -0.2, 0.3]])
y = x + f_x
print("residual_lab")
print(y)
期待される出力：
residual_lab
tensor([[1.1000, 1.8000, 3.3000]])
この層は、有用な更新量 f(x) を学べばよいです。元の表現 x は shortcut によって残ります。
実験 3：LayerNorm
import torch
from torch import nn
x = torch.tensor(
[
[1.0, 2.0, 3.0, 10.0],
[2.0, 2.5, 3.5, 9.0],
]
)
ln = nn.LayerNorm(4)
y = ln(x)
print("layernorm_lab")
print(torch.round(y.detach(), decimals=3))
print("row_means:", torch.round(y.mean(dim=1).detach(), decimals=4))
print("row_stds:", torch.round(y.std(dim=1, unbiased=False).detach(), decimals=4))
期待される出力：
layernorm_lab
tensor([[-0.8490, -0.5660, -0.2830, 1.6970],
[-0.8050, -0.6260, -0.2680, 1.6990]])
row_means: tensor([0., 0.])
row_stds: tensor([1., 1.])
LayerNorm は各 token の特徴次元に対して正規化します。batch をまたいで正規化するわけではありません。
FFN：同じ位置を、より強く変換する
Attention は位置をまたいで情報を混ぜます。その後、フィードフォワードネットワークが各位置を独立に加工します。
import torch
from torch import nn
torch.manual_seed(42)
x = torch.randn(2, 5, 8)
ffn = nn.Sequential(
nn.Linear(8, 32),
nn.GELU(),
nn.Linear(32, 8),
)
y = ffn(x)
print("ffn_lab")
print("input:", tuple(x.shape))
print("output:", tuple(y.shape))
期待される出力：
ffn_lab
input: (2, 5, 8)
output: (2, 5, 8)
FFN は内部では hidden size を広げますが、最後に元の次元へ戻します。系列長は変わりません。
位置情報
Self-attention は token 同士を比較できますが、token が最初なのか、2 番目なのか、最後なのかを自然には知りません。位置情報はその順序を補います。
import torch
positions = torch.arange(5).float().unsqueeze(1)
dims = torch.arange(0, 8, 2).float()
angle_rates = 1 / (10000 ** (dims / 8))
angles = positions * angle_rates
pe = torch.zeros(5, 8)
pe[:, 0::2] = torch.sin(angles)
pe[:, 1::2] = torch.cos(angles)
print("positional_lab")
print(torch.round(pe[:3], decimals=4))
期待される出力：
positional_lab
tensor([[ 0.0000, 1.0000, 0.0000, 1.0000, 0.0000, 1.0000, 0.0000, 1.0000],
[ 0.8415, 0.5403, 0.0998, 0.9950, 0.0100, 1.0000, 0.0010, 1.0000],
[ 0.9093, -0.4161, 0.1987, 0.9801, 0.0200, 0.9998, 0.0020, 1.0000]])
現代 LLM では、この古典的な sinusoidal 方式ではなく RoPE がよく使われます。実務上の目的は同じで、attention に順序と相対距離の手がかりを与えることです。
実験 4：Encoder Block を 1 つ動かす
import torch
from torch import nn
torch.manual_seed(42)
encoder_layer = nn.TransformerEncoderLayer(
d_model=16,
nhead=4,
dim_feedforward=32,
batch_first=True,
norm_first=True,
dropout=0.0,
)
tokens = torch.randn(2, 6, 16)
out = encoder_layer(tokens)
print("encoder_shape_lab")
print("input:", tuple(tokens.shape))
print("output:", tuple(out.shape))
print("changed:", bool(torch.not_equal(tokens, out).any()))
期待される出力：
encoder_shape_lab
input: (2, 6, 16)
output: (2, 6, 16)
changed: True
shape は変わりませんが、各 token は他の token の文脈を使って書き換えられています。
Encoder、Decoder、Encoder-Decoder
| 系統 | 代表モデル | 主な用途 | Attention のパターン |
|---|---|---|---|
| Encoder-only | BERT | 理解、分類 | 双方向 self-attention |
| Decoder-only | GPT 系 LLM | 生成 | causal self-attention |
| Encoder-decoder | T5、元の Transformer | ある系列を読み、別の系列を生成する | encoder self-attention と decoder cross-attention |
実験 5：Decoder Shape と Cross-Attention
import torch
from torch import nn
torch.manual_seed(42)
decoder_layer = nn.TransformerDecoderLayer(
d_model=16,
nhead=4,
dim_feedforward=32,
batch_first=True,
norm_first=True,
dropout=0.0,
)
target = torch.randn(2, 3, 16)
memory = torch.randn(2, 5, 16)
causal_mask = nn.Transformer.generate_square_subsequent_mask(target.size(1))
out = decoder_layer(target, memory, tgt_mask=causal_mask)
print("decoder_shape_lab")
print("target:", tuple(target.shape))
print("memory:", tuple(memory.shape))
print("mask:", tuple(causal_mask.shape))
print("output:", tuple(out.shape))
期待される出力：
decoder_shape_lab
target: (2, 3, 16)
memory: (2, 5, 16)
mask: (3, 3)
output: (2, 3, 16)
こう読みます。
targetは decoder がここまで生成している側です。memoryは encoder の出力です。causal_maskは decoder 内で未来を見ないようにします。- Cross-attention によって decoder はエンコード済み入力を見られます。

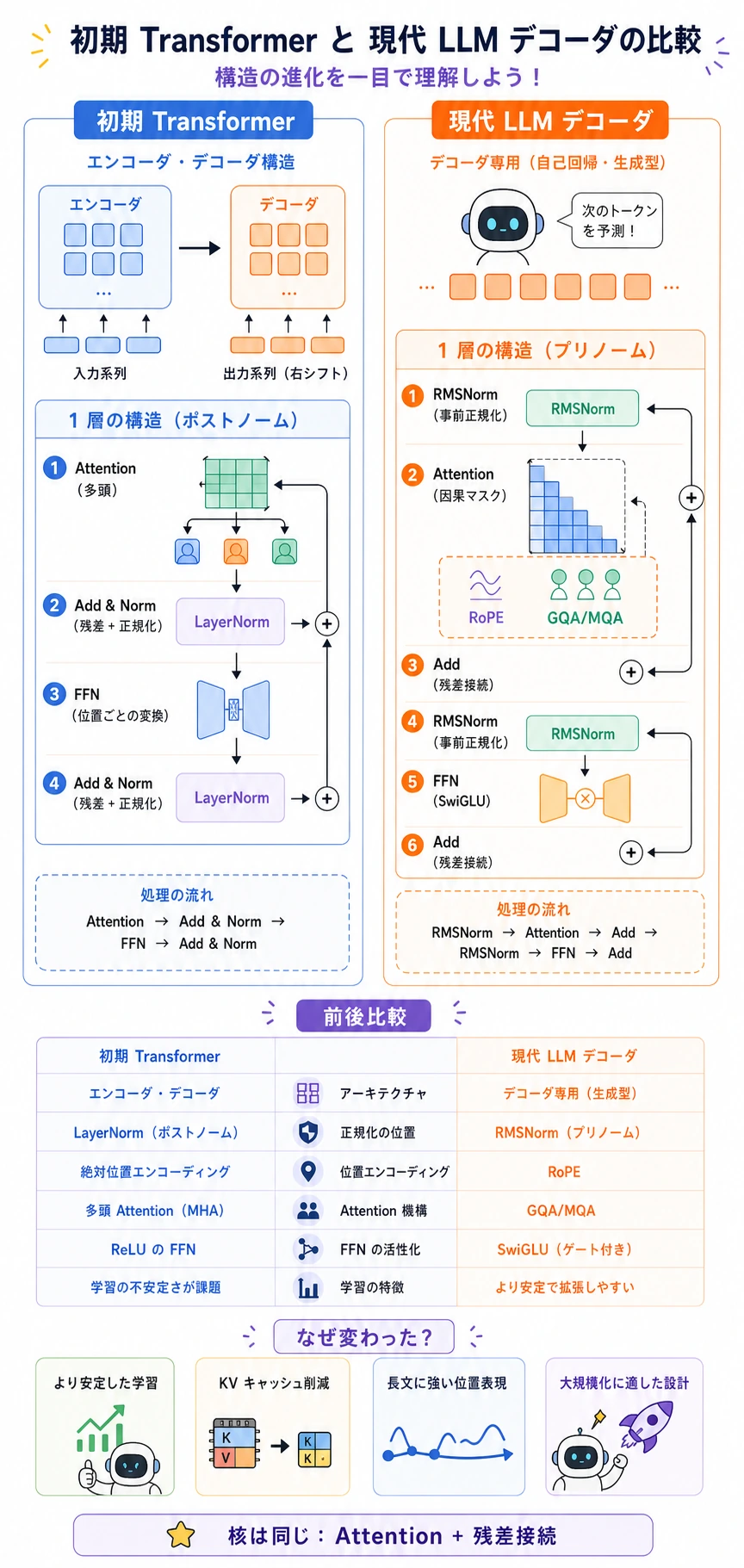

初期 Transformer と現代 LLM Decoder
| 部分 | 初期 Transformer | 現代 LLM decoder | なぜ変わったか |
|---|---|---|---|
| 正規化 | attention/FFN の後に LayerNorm | pre-norm、よく RMSNorm | 深い stack が安定しやすい |
| 位置情報 | absolute または sinusoidal position | RoPE | 相対位置を扱いやすい |
| attention head | 通常の multi-head attention | 多くのモデルで GQA または MQA | 推論時の KV-cache メモリを減らす |
| FFN | ReLU/GELU FFN | SwiGLU 系のゲート付き FFN | スケーリングしやすい |
| アーキテクチャ | encoder-decoder が多い | decoder-only が多い | next-token prediction が大規模化しやすい |
用語をやさしく読むと：
- RMSNorm：特徴量の root mean square でスケールを整える、比較的軽い正規化。
- RoPE：位置情報を attention 空間に回転として入れ、相対距離を使いやすくする方法。
- GQA：grouped-query attention。複数の query head が key/value head を共有する。
- MQA：multi-query attention。多くの query head が 1 組の key/value を共有する。
- SwiGLU：ゲート付き FFN。変換された情報をどれだけ通すかを調整する。
重要な理解：
元の Transformer は block の型を示した。
現代 LLM decoder は、その block を超深い生成モデル向けに訓練しやすく、推論しやすくした。
よくある間違い
| 間違い | 直し方 |
|---|---|
| Transformer は attention だけだと思う | 残差、正規化、FFN、位置情報も一緒に見る |
| tensor shape だけを見る | shape が同じでも表現の中身は変わる |
| encoder と decoder を混同する | 未来 token が見えるか、cross-attention があるかを見る |
batch_first を無視する | [batch, seq, dim] か [seq, batch, dim] かを必ず確認する |
| 現代 LLM block を 2017 年版と同じだと思う | pre-norm、RMSNorm、RoPE、GQA/MQA、ゲート付き FFN を学ぶ |
練習
- 実験 4 で
d_modelを32に変えてください。他にどのパラメータを変える必要がありますか。 - 実験 1 で
norm_first=Falseにしてください。これはどのアーキテクチャパターンを表しますか。 - FFN は内部で次元を広げるのに、なぜ出力 shape が入力と同じなのか説明してください。
- 実験 5 で
targetの長さを3から4に変えてください。causal_maskはどう変わる必要がありますか。 - GQA/MQA が推論メモリに効く理由を 1 段落で説明してください。
まとめ
- Transformer block は attention に加えて、安定化と変換の仕組みを持つ。
- 残差接続は古い情報を残し、各層が更新量を学べるようにする。
- 正規化は深い stack を訓練しやすくする。
- FFN は attention が文脈を混ぜたあと、各 token をさらに加工する。
- 現代 LLM decoder は Transformer の考え方を保ちつつ、規模と推論効率に合わせて最適化されている。
