6.3.2 畳み込みの基礎

この節の位置づけ

畳み込みは、CNN が画像を見るための基本操作です。空間構造を早い段階で長いベクトルへつぶさず、小さな領域を順に見ていきます。このページでは、まず図を見て、次に手計算し、最後に nn.Conv2d で同じ考えを確認します。

学習目標

• 画像を早すぎる段階で flatten するとなぜ効率が悪いかを説明できる。
• 畳み込みの出力値を 1 つ手計算できる。
• kernel、stride、padding、channel、feature map を理解する。
• PyTorch で出力 shape を確認できる。
• 畳み込みを重ねると受容野が広がる理由を説明できる。

---

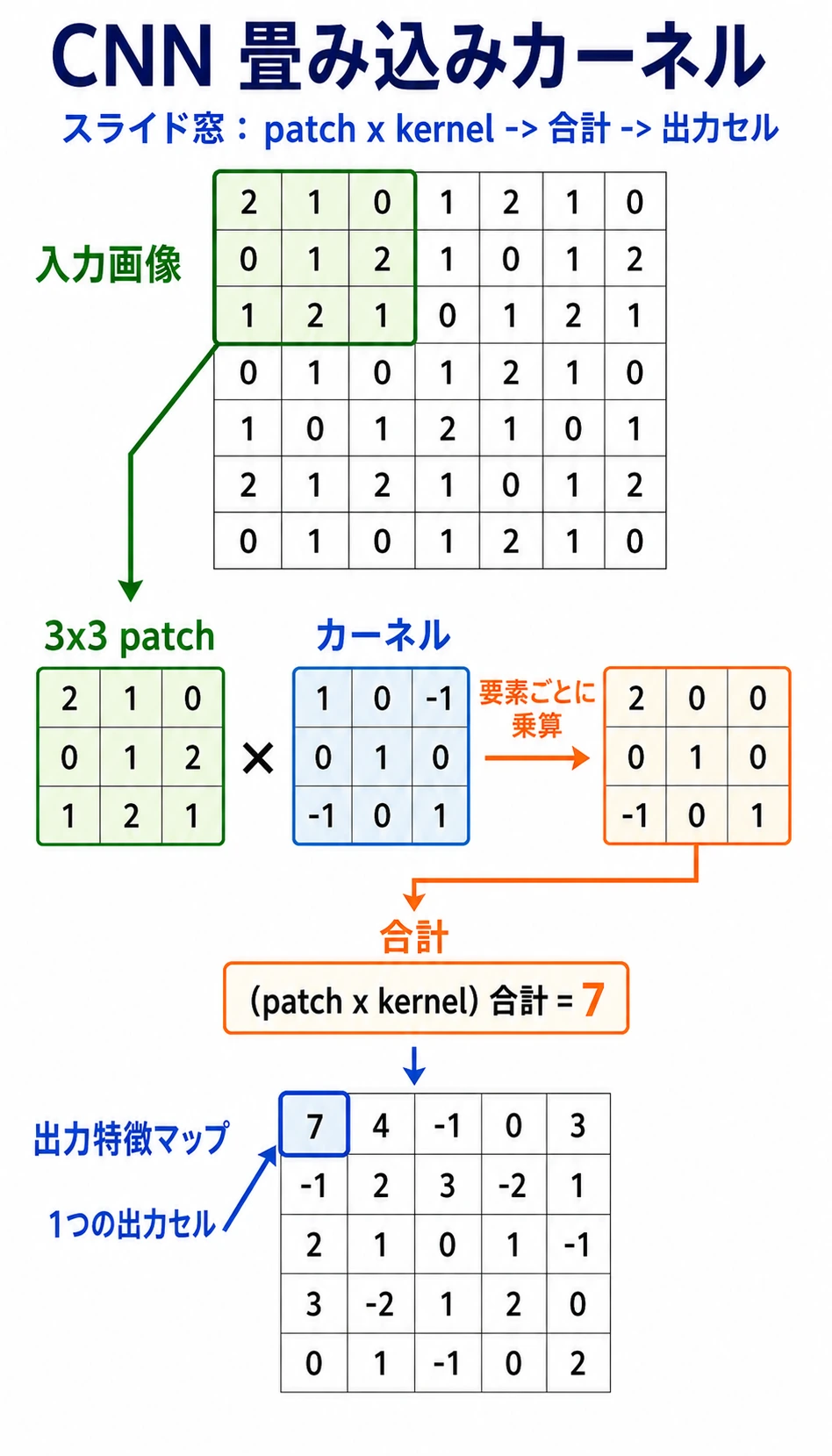

まずスライドする窓を見る

図は次の順番で読みます。

小さな窓→kernel と要素ごとに掛け算→合計→出力値 1 つ→スライドして繰り返す

畳み込み kernel は、小さなパターン検出器です。画像全体を一度に見るのではなく、局所領域を順にスキャンし、その反応を feature map に書き込みます。

なぜ先に画像を flatten しないのか

32 x 32 のグレースケール画像には 1024 個のピクセルがあります。出力が 512 個の全結合層に入れると、必要な重みは次の数になります。

1024 * 512 = 524288 weights

224 x 224 x 3 のカラー画像では入力値が 150528 個になります。素朴な全結合層はパラメータが大きくなりすぎ、さらにピクセルの位置関係も失います。

畳み込みは 2 つの問題を解決します。

早すぎる flatten の問題	畳み込みの考え方
近いピクセル同士の空間関係が消える	局所 window を見る
位置ごとに別々の重みが必要になる	同じ kernel を全体で使い回す
パラメータ数が急増する	画像全体でパラメータを共有する

中心になる用語は 2 つです。

• 局所結合：各出力は小さな範囲だけを見る。
• パラメータ共有：同じ kernel が多くの位置をスキャンする。

実験 1：畳み込みを手計算する

import numpy as np

image = np.array(
    [
        [1, 2, 0, 0],
        [5, 3, 0, 4],
        [2, 1, 3, 1],
        [0, 2, 1, 2],
    ],
    dtype=np.float32,
)

kernel = np.array(
    [
        [1, 0],
        [0, -1],
    ],
    dtype=np.float32,
)

out = np.zeros((3, 3), dtype=np.float32)
for i in range(3):
    for j in range(3):
        patch = image[i : i + 2, j : j + 2]
        out[i, j] = np.sum(patch * kernel)

print("manual_conv_lab")
print(out)

期待される出力：

manual_conv_lab
[[-2.  2. -4.]
 [ 4.  0. -1.]
 [ 0.  0.  1.]]

左上の出力値はこう計算します。

patch = [[1, 2],
         [5, 3]]

kernel = [[ 1,  0],
          [ 0, -1]]

score = 1*1 + 2*0 + 5*0 + 3*(-1) = -2

これが畳み込みの中心的な計算です。

実験 2：kernel をエッジ検出器として使う

次の横方向 kernel は、隣り合うピクセルが左から右へどう変化するかを見ます。

import numpy as np

image = np.array(
    [
        [0, 0, 0, 0, 0],
        [0, 0, 1, 1, 1],
        [0, 0, 1, 1, 1],
        [0, 0, 1, 1, 1],
        [0, 0, 0, 0, 0],
    ],
    dtype=np.float32,
)

kernel = np.array([[-1, 1]], dtype=np.float32)

out = np.zeros((5, 4), dtype=np.float32)
for i in range(5):
    for j in range(4):
        patch = image[i : i + 1, j : j + 2]
        out[i, j] = np.sum(patch * kernel)

print("edge_lab")
print(out)

期待される出力：

edge_lab
[[0. 0. 0. 0.]
 [0. 1. 0. 0.]
 [0. 1. 0. 0.]
 [0. 1. 0. 0.]
 [0. 0. 0. 0.]]

1 は画像が 0 から 1 へ変わる境界に現れます。初期の CNN 層がエッジに似た filter を学びやすい理由もここにあります。

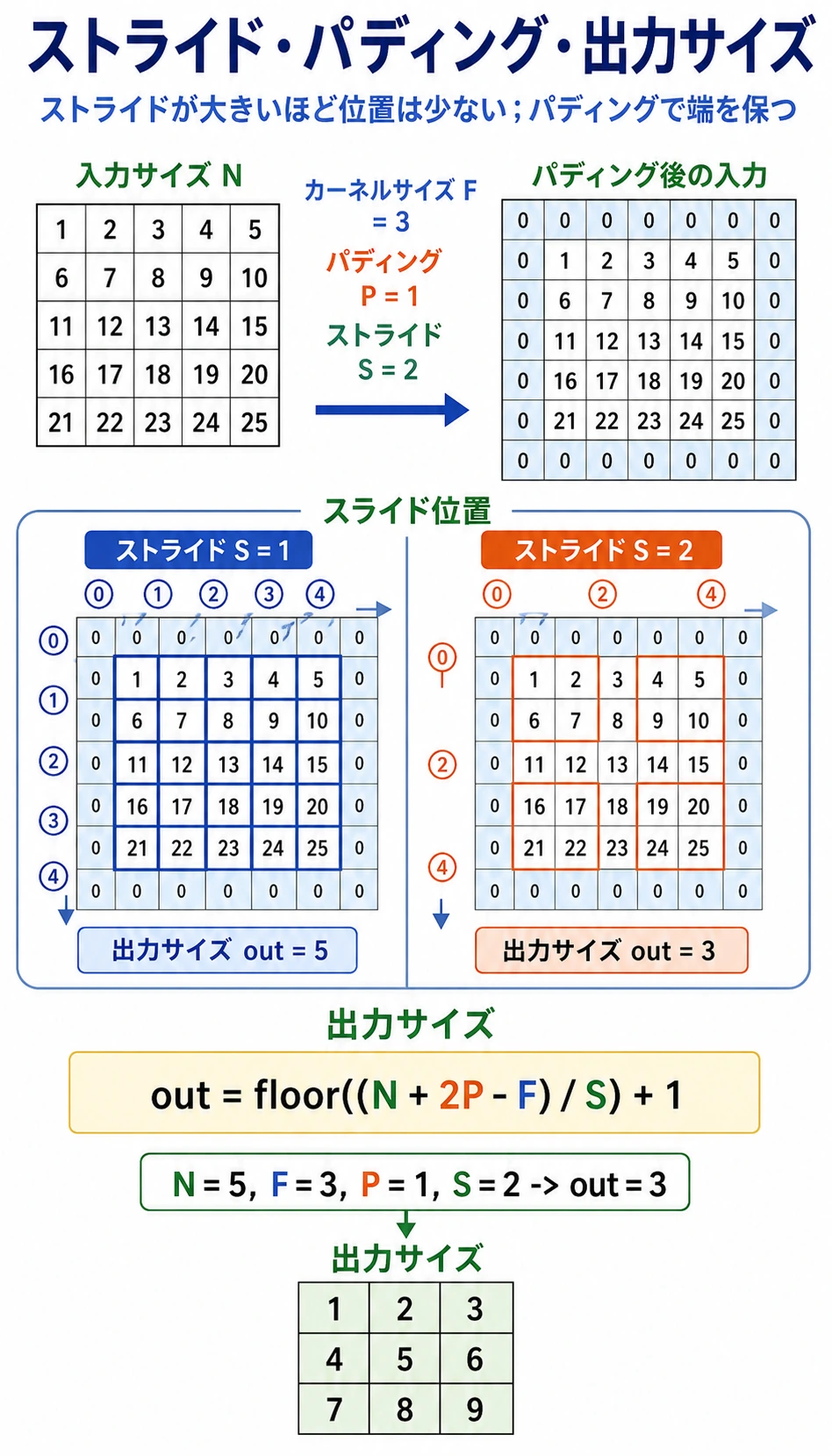

Stride、Padding、出力サイズ

用語	意味	影響
kernel_size	window の大きさ	大きいほど広い局所領域を見る
stride	kernel が 1 回で進む距離	大きいほど出力は小さくなる
padding	入力の周囲に足す枠	端の情報を残し、サイズを調整する

空間方向 1 次元の出力サイズは次の式で計算します。

output = floor((input + 2*padding - kernel_size) / stride) + 1

例：

input=6, kernel_size=3, padding=1, stride=2
output = floor((6 + 2*1 - 3) / 2) + 1 = 3

PyTorch で確認します。

import torch
from torch import nn

x = torch.randn(1, 1, 6, 6)
conv = nn.Conv2d(
    in_channels=1,
    out_channels=2,
    kernel_size=3,
    stride=2,
    padding=1,
)
y = conv(x)

print("size_lab")
print("input:", tuple(x.shape))
print("output:", tuple(y.shape))

期待される出力：

size_lab
input: (1, 1, 6, 6)
output: (1, 2, 3, 3)

shape は [batch, channels, height, width] と読みます。

多チャネル畳み込み

カラー画像には、赤・緑・青の 3 つの入力 channel があります。PyTorch では、RGB 画像の batch は通常こう表します。

[batch, 3, height, width]

RGB 画像に対する 3 x 3 畳み込みの kernel shape は、実際には次の形です。

[out_channels, in_channels, kernel_height, kernel_width]

実行して確認します。

import torch
from torch import nn

x = torch.randn(2, 3, 32, 32)
conv = nn.Conv2d(in_channels=3, out_channels=8, kernel_size=3, padding=1)
y = conv(x)

print("channel_lab")
print("input:", tuple(x.shape))
print("output:", tuple(y.shape))
print("weight:", tuple(conv.weight.shape))
print("bias:", tuple(conv.bias.shape))

期待される出力：

channel_lab
input: (2, 3, 32, 32)
output: (2, 8, 32, 32)
weight: (8, 3, 3, 3)
bias: (8,)

読み方：

• 2：batch 内の画像が 2 枚。
• 3：RGB の入力 channel。
• 8：学習される出力 feature map が 8 枚。
• (8, 3, 3, 3)：8 個の kernel があり、それぞれ 3 つの入力 channel を見る。

受容野：CNN が深さによって広く見る仕組み

1 つの 3 x 3 畳み込みは、小さな局所領域しか見ません。層を重ねると、後ろの特徴は元画像のより広い範囲に間接的に依存します。

直感：

層の深さ	学びやすいもの
浅い層	エッジ、色の変化、テクスチャ
中間層	角、単純な形、部品
深い層	より大きな物体の部品、意味的なパターン

CNN が画像に強い理由は、この階層性にあります。小さな局所的な手がかりを、より大きな視覚的な意味へ組み合わせられるからです。

基本の Conv2d チェックリスト

import torch
from torch import nn

x = torch.randn(1, 1, 8, 8)
conv = nn.Conv2d(
    in_channels=1,
    out_channels=4,
    kernel_size=3,
    stride=1,
    padding=1,
)
y = conv(x)

print("conv2d_lab")
print("input:", tuple(x.shape))
print("output:", tuple(y.shape))
print("weight:", tuple(conv.weight.shape))
print("bias:", tuple(conv.bias.shape))

期待される出力：

conv2d_lab
input: (1, 1, 8, 8)
output: (1, 4, 8, 8)
weight: (4, 1, 3, 3)
bias: (4,)

Conv2d を読むときは、まず次を確認します。

1. 入力 shape [N, C, H, W] は何か。
2. in_channels は入力の C と一致しているか。
3. out_channels は何枚の feature map を作るか。
4. kernel_size、stride、padding は H と W をどう変えるか。

残す証拠

畳み込み実験ごとに shape equation を 1 つ保存します。

入力形状

[N, C_in, H, W]

カーネル

[C_out, C_in, kH, kW]

出力形状

[N, C_out, H_out, W_out]

意味

C_out の特徴マップが局所領域を走査する

この記録が分かれば、畳み込みは謎の画像 layer ではなく、shape と局所パターンの操作として読めます。

よくあるミス

ミス	なぜ困るか	修正
PyTorch で [H, W, C] のまま使う	PyTorch は [N, C, H, W] を期待する	画像ライブラリから変換するときに permute を使う
in_channels を間違える	Conv2d が入力と接続できない	層の前で x.shape を表示する
padding を忘れる	feature map が予想外に小さくなる	出力サイズを計算するか shape を表示する
畳み込みを魔法扱いする	feature の調査が難しくなる	patch * kernel -> sum を思い出す
早すぎる flatten	空間構造が失われる	classifier head の前に conv block を使う

練習

1. 手書きの 2 x 2 kernel を変えて、出力がどう変わるか観察する。
2. 実験 1 の out[1, 0] を手計算し、表示された結果と比べる。
3. size lab の stride を 1 に変える。出力 shape はどうなるか。
4. channel lab の out_channels を 16 に変える。どの shape が変わるか。
5. permute を使って、画像風 tensor を [N, H, W, C] から [N, C, H, W] に変換する。

参考実装と解説

1. kernel を変えることは、注目する局所パターンを変えることです。edge、smoothing、sharpening などで出力は大きく変わります。
2. out[1, 0] は入力 window [1, 2; 4, 5] と kernel の要素積を足した値です。手計算と出力が一致するはずです。
3. stride=1 では window が細かく動くため、空間方向の出力サイズは通常大きくなります。公式 floor((W - K + 2P) / S) + 1 で確認します。
4. out_channels=16 にすると、畳み込み出力の channel 次元が変わり、次の層の in_channels にも影響します。
5. PyTorch の畳み込みは [N, C, H, W] を期待します。画像ライブラリ風の形式からは x.permute(0, 3, 1, 2) を使います。

まとめ

• 畳み込みは、早すぎる flatten よりも局所的な空間構造を保ちやすい。
• kernel は、位置をまたいで共有される小さなパターン検出器。
• stride と padding は、kernel の動き方と出力サイズを制御する。
• 多チャネル畳み込みは、複数の入力 channel の情報を組み合わせる。
• 畳み込み層を重ねると受容野が広がり、視覚的な階層が作られる。
