9.9.2 Agent デプロイメントアーキテクチャ

学習目標

Agent デプロイメントアーキテクチャの中核モジュールの階層を理解する
「モデルサービス」がそのうちの1層にすぎない理由を理解する
実行可能な例を通して、リクエストがアーキテクチャ内でどう流れるかをつかむ
デモから本番システムまでの全体像を持つ

まずは地図を1枚作ろう

Agent デプロイメントアーキテクチャは、「リクエストがどこから入るか、どこで判断するか、状態をどこに保存するか、どう観測するか」で理解するとわかりやすいです。

flowchart LR
    A["接入層"] --> B["編排層"]
    B --> C["実行層"]
    C --> D["状態とストレージ層"]
    B --> E["観測層"]

この節で本当に解決したいのは、次の2つです。

なぜ1本のスクリプトと、実運用できるシステムの間にこれほど多くの層が必要なのか
なぜモデルサービスは実行層の一部にすぎないのか

実運用できる Agent システムには、通常どんな層があるのか？

接入層

役割：

HTTP / WebSocket / 内部 RPC リクエストを受ける
認証、レート制限、ルーティングを行う

編排層

役割：

ワークフローを選ぶ
モデルを呼ぶ
ツール呼び出しを決める
タスク状態を管理する

この層は、Agent の「頭脳の外側の外装」のようなものです。

実行層

役割：

実際のツール呼び出し
モデル推論サービス
検索サービス
外部 API 呼び出し

状態とストレージ層

役割：

セッション状態
長期記憶
タスク checkpoint
ログと監査

観測層

役割：

指標
トレース
エラーアラート

初心者向けのわかりやすい全体イメージ

Agent デプロイメントアーキテクチャは、次のように考えると理解しやすいです。

会社が顧客を受け付け、仕事を振り分け、社員が実行し、記録を残し、最後に運用レポートを見る

もし全部を1人にやらせたら、
短期的には動いても、
並行実行、状態、ツール、障害が増えた瞬間に、すぐ制御不能になります。

このたとえは初心者にとても向いています。なぜなら、次のことを先に押さえられるからです。

分層は複雑にするためではない
それぞれの責任を分けるため

なぜ「モデル API + いくつかのツール」だけではアーキテクチャとは言えないのか？

状態の境界がないから

タスクが長くなると、システムは次の問いに明確に答えなければなりません。

今どこまで進んだか
1つ前の結果は何か
失敗したらどう復旧するか

実行の境界がないから

モデルにそのまま任せるべきではないものがあります。

権限制御
タイムアウト方針
ツール監査

これらはアーキテクチャ層が担当するほうが適しています。

観測の境界がないから

本番で問題が起きたときに、次のことへ答えられないとします。

どのツールで止まったか
どの種類のリクエストが遅いか
どの経路が壊れやすいか

その場合、システムを長期的に保守するのがとても難しくなります。

まずは最小構成の流れを見てみよう

この例では、実際にサービスを立てるわけではありません。
ただし、リクエストがアーキテクチャ内をどう流れるかは、とてもはっきりわかります。

接入層がリクエストを受け取る
編排層がツールを選ぶ
実行層がツールを呼ぶ
ストレージ層が状態を記録する
観測層がトレースを記録する

def gateway(request):
    return {
        "request_id": request["request_id"],
        "user_id": request["user_id"],
        "message": request["message"],
    }


def orchestrator(envelope):
    if "refund" in envelope["message"]:
        return {"workflow": "refund_flow", "tool": "search_policy"}
    return {"workflow": "default_flow", "tool": "none"}


def tool_executor(tool_name, message):
    if tool_name == "search_policy":
        return {"policy_text": "Refunds must be requested within 7 days and learning progress must be below 20%."}
    return {"note": "no_tool_used"}


def state_store(request_id, workflow, observation):
    return {
        "request_id": request_id,
        "workflow": workflow,
        "observation": observation,
    }


def trace_logger(request_id, stage, payload):
    return {"request_id": request_id, "stage": stage, "payload": payload}


request = {"request_id": "req-001", "user_id": "u-01", "message": "Please tell me the refund rules"}

envelope = gateway(request)
trace = [trace_logger(envelope["request_id"], "gateway", envelope)]

decision = orchestrator(envelope)
trace.append(trace_logger(envelope["request_id"], "orchestrator", decision))

observation = tool_executor(decision["tool"], envelope["message"])
trace.append(trace_logger(envelope["request_id"], "tool_executor", observation))

persisted = state_store(envelope["request_id"], decision["workflow"], observation)
trace.append(trace_logger(envelope["request_id"], "state_store", persisted))

for item in trace:
    print(item)

実行結果の例：

{'request_id': 'req-001', 'stage': 'gateway', 'payload': {'request_id': 'req-001', 'user_id': 'u-01', 'message': 'Please tell me the refund rules'}}
{'request_id': 'req-001', 'stage': 'orchestrator', 'payload': {'workflow': 'refund_flow', 'tool': 'search_policy'}}
{'request_id': 'req-001', 'stage': 'tool_executor', 'payload': {'policy_text': 'Refunds must be requested within 7 days and learning progress must be below 20%.'}}
{'request_id': 'req-001', 'stage': 'state_store', 'payload': {'request_id': 'req-001', 'workflow': 'refund_flow', 'observation': {'policy_text': 'Refunds must be requested within 7 days and learning progress must be below 20%.'}}}

このコードで本当に学びたいことは？

「いくつかの関数を書くこと」ではなく、
頭の中に明確な階層を作ることです。

リクエストの入口
判断ロジック
ツール実行
状態保存
トレース記録

この層が分かれて見えるようになると、アーキテクチャは安定し始めます。

なぜ編排層と実行層を分けるのか？

理由は次のとおりです。

編排層は「決める」役割
実行層は「実際にやる」役割

この2つを混ぜると、あとで次のことがやりにくくなります。

セキュリティ制御
個別のスケール調整
デバッグ

なぜ状態ストレージは単なるログではいけないのか？

ログは「何が起きたか」に近いものです。
一方、実際の状態には次のようなものも含まれます。

現在のステップ
現在のコンテキスト
復旧可能かどうか

つまり、ログよりも「続きから実行できる」ことに近いのです。

初学者が最初に覚えるとよい分層表

層	最初に覚えるべき役割
接入層	リクエストを受け、認証とレート制限を行う
編排層	どの経路に進むかを決める
実行層	モデルとツールを実際に呼ぶ
状態層	現在のタスクがどこまで進んだかを保持する
観測層	システムのどこに問題があるかを知る

この表は初心者にとても向いています。
「アーキテクチャの層が多い」という印象を、5つのはっきりした役割に圧縮できるからです。

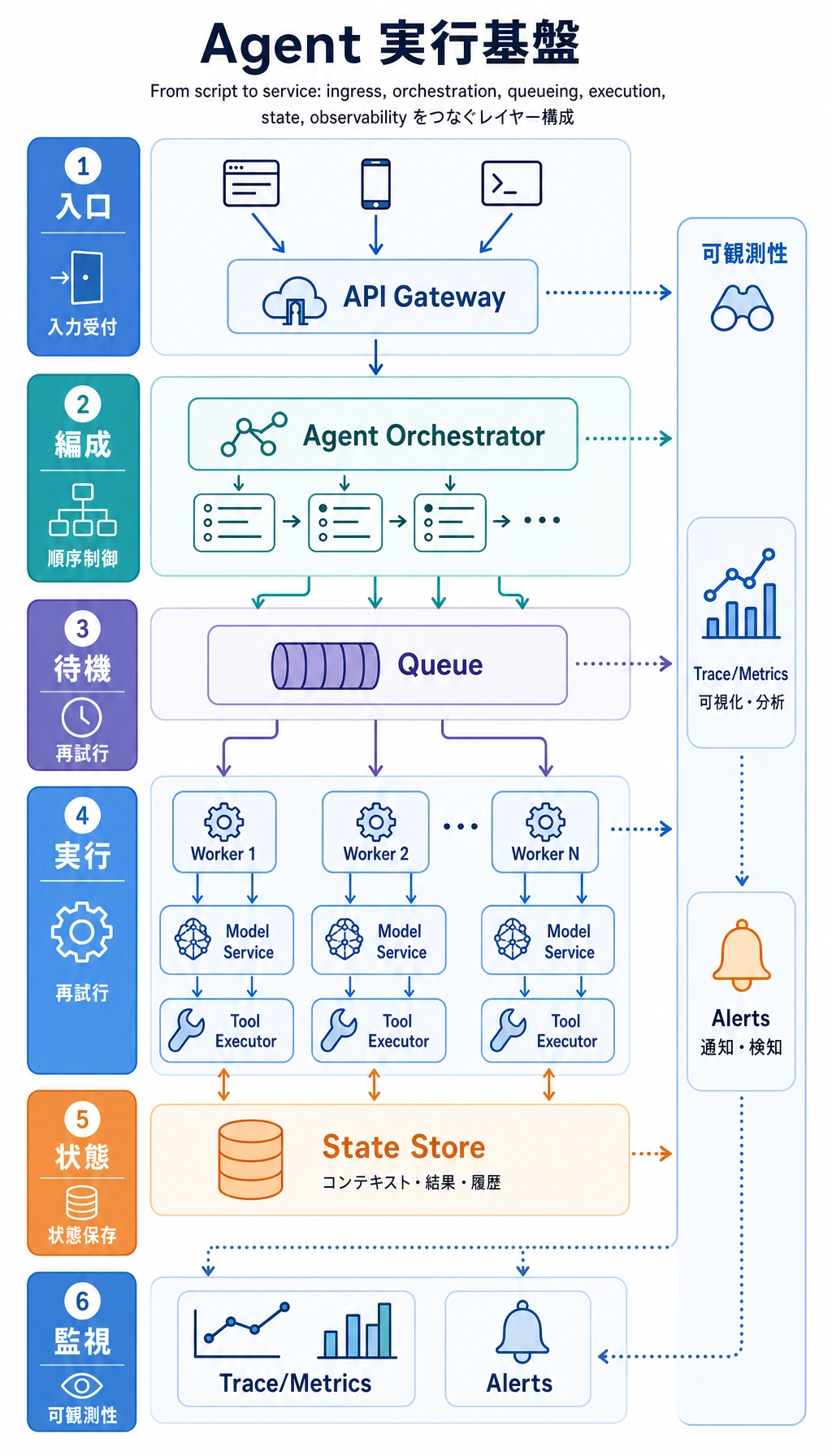

Agent デプロイメントアーキテクチャのレイヤー化されたデータフロー図

より一般的な本番アーキテクチャはどのようなものか？

通常は、次のような流れに抽象化できます。

flowchart LR
    A["クライアント / フロントエンド"] --> B["API ゲートウェイ"]
    B --> C["Agent オーケストレーター"]
    C --> D["モデルサービス"]
    C --> E["ツール実行器"]
    C --> F["キュー / Worker"]
    C --> G["状態ストア"]
    C --> H["トレース / 指標"]
    E --> I["外部 API / DB / 検索"]

この図の重要な点は次のとおりです。

モデルサービスは実行層の一部にすぎない
ツールシステムは、たいてい独立した実行層である
状態と観測は、独立した支援層として存在すべきである

どんなときにキューと非同期ワーカーが必要か？

長いタスク

たとえば：

長文レポートの生成
複数段階のデータ整理
複数ツールを使う非同期フロー

ユーザーリクエストをブロックしたくないタスク

たとえば：

一括要約
週報生成
長い分析フロー

なぜキューが役立つのか？

次のような利点があります。

非同期による疎結合
レート制御のバッファ
失敗時の再試行

ただし、代わりに次のようなコストがあります。

システムがより複雑になる
状態管理が難しくなる

初めてデプロイ設計をするときの、いちばん安定した順番

より安定した順番は、通常次の通りです。

まず、接入・編排・実行の3層を分ける
次に、どこで状態を書き込むかをはっきりさせる
その後、トレースとメトリクスを追加する
最後に、本当にキューと非同期ワーカーが必要かを判断する

こうすると、最初から多くのミドルウェアを入れるよりも、システムの主線をしっかり作りやすくなります。

いちばん起こしやすいアーキテクチャの落とし穴

落とし穴1：すべてのロジックを1つのサービスに詰め込む

最初はシンプルですが、後で次のような問題になります。

ツール実行と編排が密結合になる
スケールしにくい
観測しにくい

落とし穴2：データベースがあれば状態アーキテクチャがあると思う

データベースはあくまで保存手段です。
本当に大事なのは、次の点をどれだけ考えられているかです。

何を保存するか
いつ書き込むか
誰が復旧するか

落とし穴3：本番に出してからトレースとメトリクスを足す

観測がないと、問題が起きてもほとんど推測に頼るしかありません。

これをプロジェクトやシステム設計として見せるなら、何を見せるとよいか

よく見せるべきなのは、次のようなものです。

サービス名をたくさん並べたアーキテクチャ図

ではなく、

リクエストが各層をどう通るか
どの層が判断し、どの層が実行するか
状態をどこに書き、なぜそこに書くか
エラー時にトレースがどう問題特定を助けるか

こう見せると、相手には次のことが伝わりやすくなります。

ただ図を描いただけではなく、アーキテクチャの分層ロジックを理解している

期待される結果：接入、編排、実行、状態、観測の層を分け、1本のリクエストがどこで判断され、どこで実行され、どこに状態を書くか説明できる状態です。

残す証拠

このページを終えたら、この証拠カードを残します。

ランタイム: キュー、ワーカー、状態ストア、ツールサービス、モデルエンドポイント
永続化: チェックポイント、イベントログ、メモリストア、復旧パス
運用シグナル: レイテンシ、コスト、エラー率、追跡カバレッジ、飽和度
失敗確認: 停止した実行、重複アクション、部分失敗、またはコスト暴走
復旧アクション: 再開、ロールバック、中止、人間への引き継ぎ、または安全に劣化

まとめ

この節でいちばん大事なのは、たくさんの基盤技術名を覚えることではなく、
本番へ出すための地図をはっきり持つことです。

実運用できる Agent システムでは、少なくとも接入、編排、実行、状態、観測の5層を分けて考える必要があります。モデルはそのうちの1層にすぎず、すべてではありません。

この地図が頭の中にしっかりできていれば、
その後の runtime、復旧、コスト、運用実践は、ずっと理解しやすくなります。

練習

例の search_policy を、2つのツールを協調させるフローに拡張してみてください。どの層が状態集約に最も向いているかを観察しましょう。
長いタスクを非同期で実行したい場合、キューをどの層に置きますか？その理由も考えてみましょう。
なぜ「モデルサービス」は「Agent アーキテクチャ」と同じではないのでしょうか？
考えてみましょう：あなたの現在のプロジェクトで、いちばん不足しているのは接入層、実行層、それとも観測層ですか？

プロジェクト参考とレビュー観点

2-tool workflow なら、まず policy を retrieve し、次に eligibility check や summary を行います。state aggregation は通常 execution / orchestration layer に置きます。tool results と current task state の両方を見られるからです。
queue は access layer と execution layer の間、または execution layer の境界内に置きます。user-facing API を長時間処理から守り、retry、status、cancellation の control point を作れます。
model service は依存先の 1 つにすぎません。Agent architecture には tools、state、memory、permissions、queues、traces、retries、safety gates も含まれます。
自分の project に足りない layer は、実ユーザーが来たとき最初に壊れる場所で考えます。request intake、task execution、observability のうち、failure を見えなくしたり回復不能にしたりする layer が不足しています。
