12.2.3 Stable Diffusion のアーキテクチャ

本節の位置づけ

前の節で、拡散モデルの核心は次のことだと分かりました。

ノイズから少しずつ構造を復元する。

この節で答えるのは、次の問いです。

なぜ Stable Diffusion は、この仕組みを本当に実用的な形で動かせるのか？

その答えの核心は、「拡散」だけではありません。次の要素も含まれます。

• latent space
• テキスト条件
• U-Net
• VAE
• cross-attention

学習目標

• Stable Diffusion の全体的なモジュール分担を理解する
• なぜピクセル空間ではなく latent space で拡散するのかを理解する
• テキストエンコーダー、U-Net、VAE がそれぞれ何を担当するかを理解する
• cross-attention がどのようにテキストを画像生成に接続するかを理解する
• Stable Diffusion の全体ワークフローの体系的な地図を持つ

---

一、なぜ元の拡散の考え方だけではまだ「実用的」ではないのか？

もっとも直感的な問題：ピクセル空間が大きすぎる

もし元の画像のピクセル空間で直接拡散を行うとしたら：

• 解像度が上がるほど、テンソルがとても大きくなる
• 推論も学習も重くなる

たとえば：

• 512 x 512 x 3

これだけでも、すでに非常に大きな表現空間です。

Stable Diffusion の重要な転換

Stable Diffusion が最も重要な一歩として行ったのは、次のことです。

元画像の上で直接拡散するのではなく、まず画像を latent space に圧縮し、その中で拡散する。

この考え方は後に次のように呼ばれます。

• latent diffusion

これによって、工程上の実用性が大きく上がりました。

---

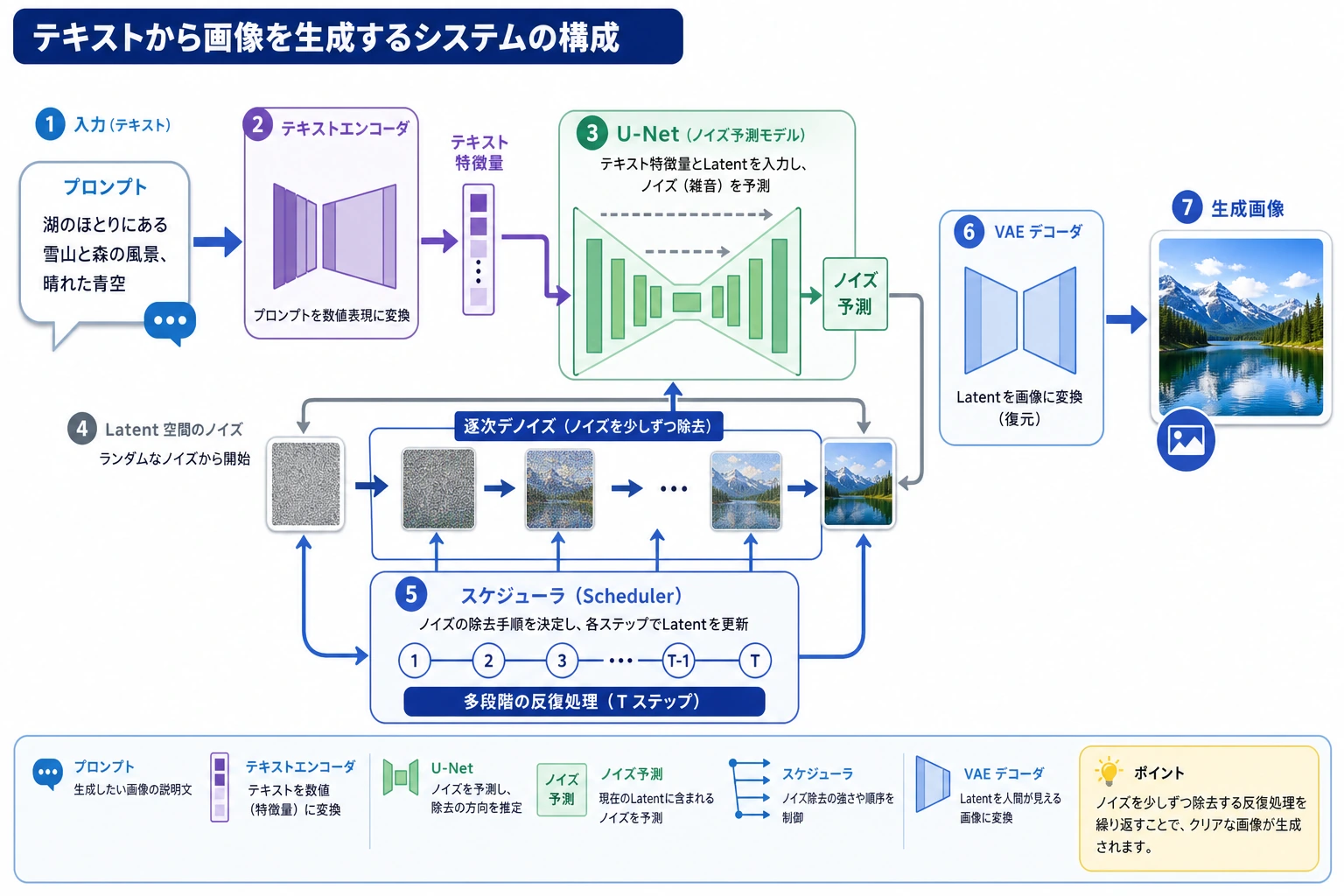

二、まず全体構造を見てみよう

flowchart LR
    A["テキスト Prompt"] --> B["テキストエンコーダー"]
    C["画像"] --> D["VAE Encoder"]
    D --> E["Latent Space"]
    B --> F["U-Net + Cross-Attention"]
    E --> F
    F --> G["ノイズ除去後の Latent"]
    G --> H["VAE Decoder"]
    H --> I["出力画像"]

    style A fill:#e3f2fd,stroke:#1565c0,color:#333
    style B fill:#fff3e0,stroke:#e65100,color:#333
    style C fill:#e3f2fd,stroke:#1565c0,color:#333
    style D fill:#f3e5f5,stroke:#6a1b9a,color:#333
    style E fill:#fffde7,stroke:#f9a825,color:#333
    style F fill:#e8f5e9,stroke:#2e7d32,color:#333
    style G fill:#fffde7,stroke:#f9a825,color:#333
    style H fill:#f3e5f5,stroke:#6a1b9a,color:#333
    style I fill:#ffebee,stroke:#c62828,color:#333

まずは、大きく3つに分けて覚えるとよいです。

1. テキストエンコーダー：prompt を条件表現に変える
2. U-Net：latent でノイズ除去を行う
3. VAE：画像と latent の変換を担当する

---

三、VAE の役割は一体何か？

ここでは主生成器というより圧縮器に近い

Stable Diffusion における VAE の主な役割は次の通りです。

• Encoder：画像を latent に圧縮する
• Decoder：latent を画像に戻す

つまり、主にやっているのは次のことです。

画像空間と latent 空間をつなぐ橋渡し。

なぜこのステップがとても重要なのか？

なぜなら、もし拡散を元の画像空間で直接行うと、コストが高すぎるからです。 VAE は、より小さく、より抽象的な中間空間を提供します。

イメージとしては、次のように考えられます。

巨大な高精細キャンバスに直接彫り込むのではなく、まずもっと小さな「意味の下書きボード」に圧縮する。

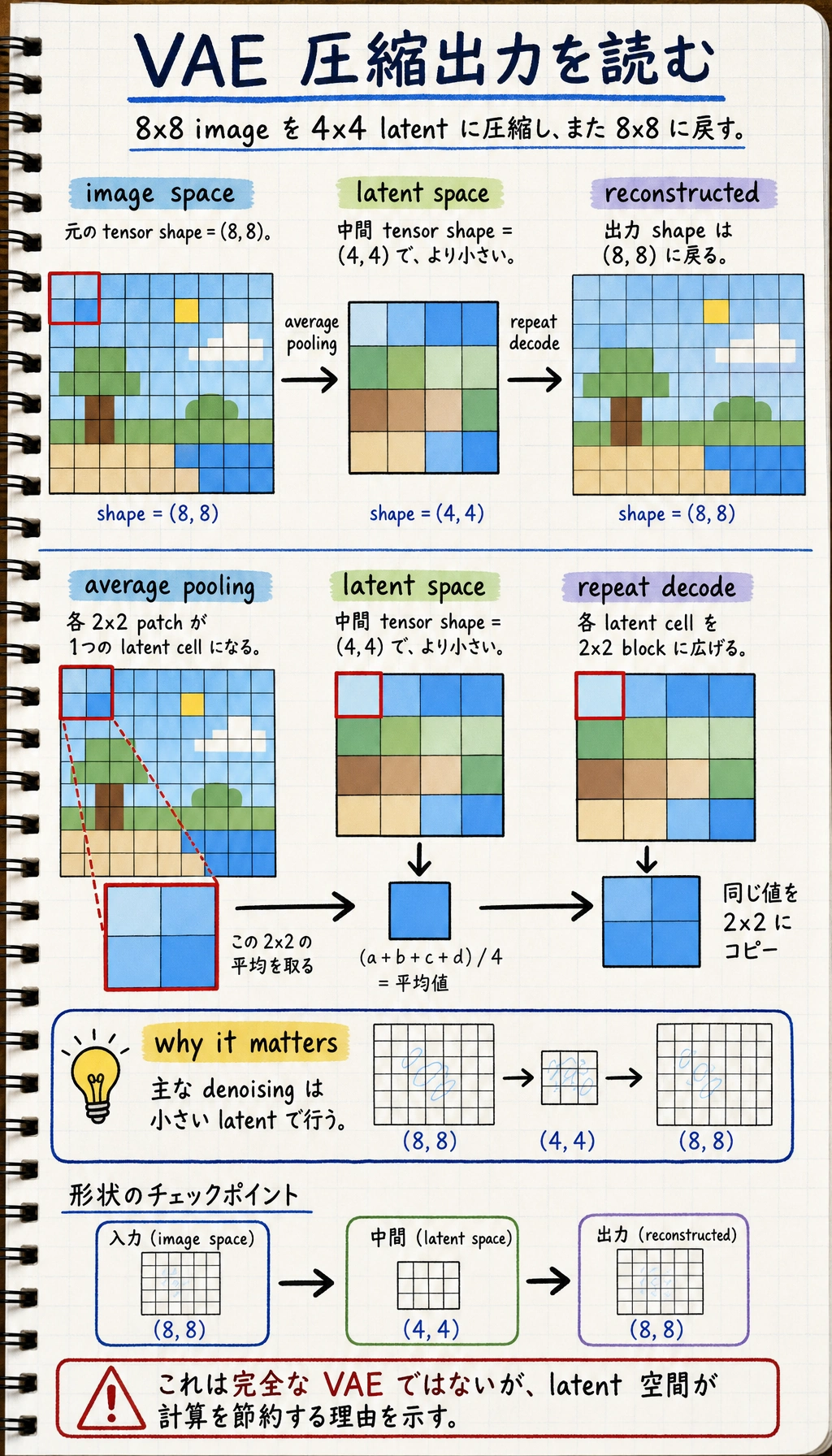

最小の「圧縮 / 展開」の直感例

import numpy as np

image = np.random.randn(8, 8).astype(np.float32)

# 平均プーリングで圧縮を模擬する
latent = image.reshape(4, 2, 4, 2).mean(axis=(1, 3))

# repeat でデコードを模擬する
reconstructed = np.repeat(np.repeat(latent, 2, axis=0), 2, axis=1)

print("image shape        :", image.shape)
print("latent shape       :", latent.shape)
print("reconstructed shape:", reconstructed.shape)

期待される出力：

image shape        : (8, 8)
latent shape       : (4, 4)
reconstructed shape: (8, 8)

注目すべきは真ん中の行です。latent は小さくなっています。Stable Diffusion は主なノイズ除去をこの圧縮空間で行い、最後に latent を画像空間へ戻します。

shape チェックポイントを読む

reconstructed は最後に (8, 8) へ戻りますが、重い denoising は先に小さい (4, 4) latent 空間で行えます。

この例はもちろん VAE そのものではありませんが、もっとも大事な直感はつかめます。

• latent は元画像より小さい
• latent はより圧縮された表現である

---

四、なぜテキストエンコーダーが必要なのか？

prompt はそのままでは U-Net に理解できない

U-Net が扱うのは数値テンソルです。次のような自然言語を、そのまま理解することはできません。

• 「窓辺に座るオレンジ色の猫」

だから先にテキストエンコーダーが必要

テキストエンコーダーの役割は、prompt を次のようなものに変換することです。

• 一組の意味ベクトル

まずは次のように理解すれば十分です。

言語条件を、画像生成の流れが利用できる数値条件に変換する。

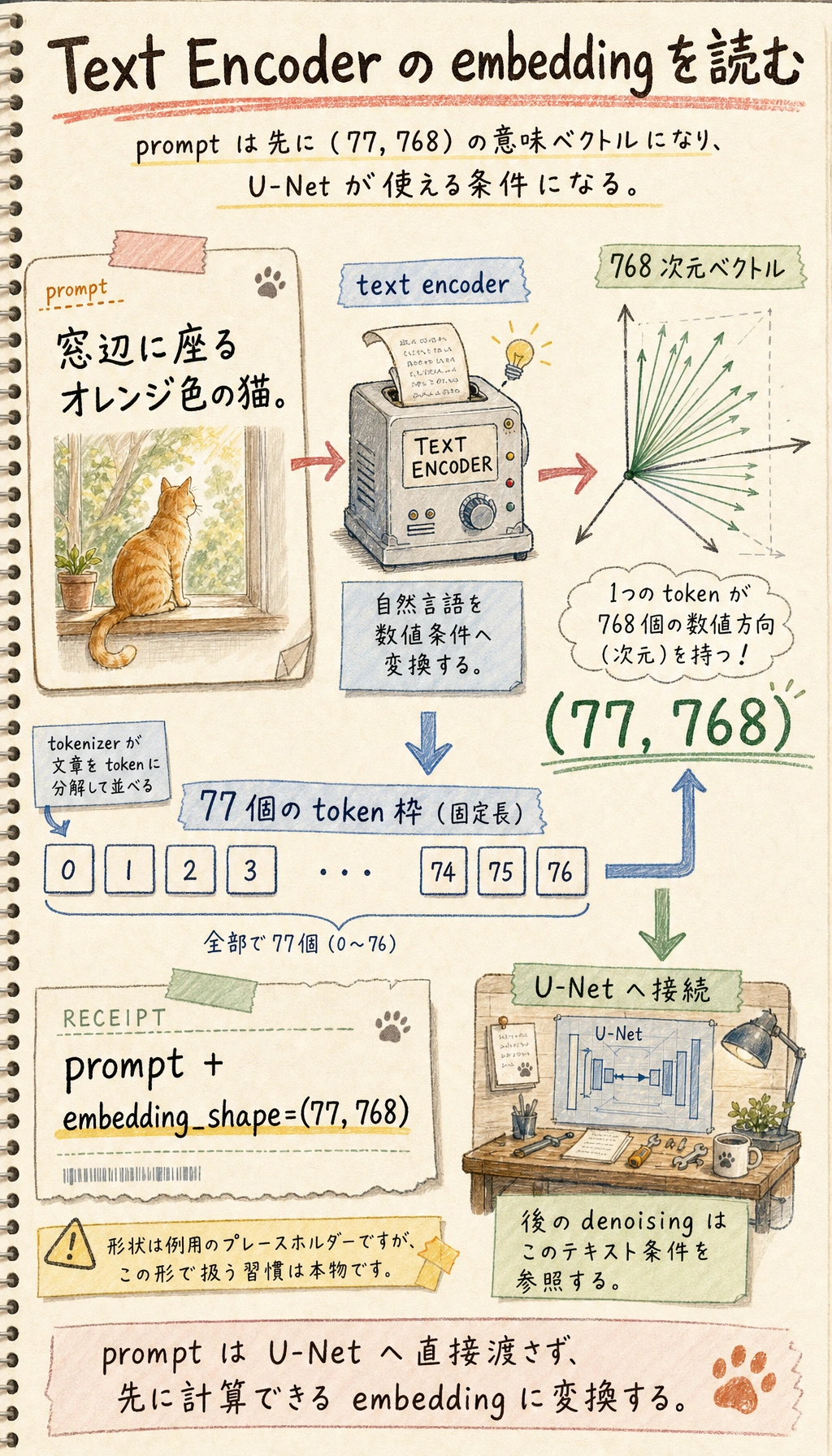

簡単なイメージ

text_condition = {
    "prompt": "窓辺に座るオレンジ色の猫",
    "embedding_shape": (77, 768)
}

print(text_condition)

期待される出力：

{'prompt': '窓辺に座るオレンジ色の猫', 'embedding_shape': (77, 768)}

ここでの形状はあくまで例ですが、考え方は実務でも同じです。画像モジュールがテキストを使う前に、prompt は数値ベクトルへ変換されます。

ここで大事なのは具体的な次元数ではなく、次の点です。

• prompt は先にベクトルになる
• その後の視覚モデル本体がそのベクトルを使う

---

五、なぜ U-Net が拡散の主役になるのか？

U-Net はもともと「多段階スケールの情報処理」が得意

U-Net の典型的な特徴は次の通りです。

• エンコーダーパス：少しずつ圧縮し、抽象特徴を取る
• デコーダーパス：少しずつ空間的な細部を戻す
• スキップ接続：細かな情報を完全には失わない

なぜこれがノイズ除去に向いているのか？

ノイズ除去では、次の両方が必要だからです。

• 全体構造を理解する
• 局所的な細部を保つ

U-Net は、この2つをうまく扱うのに向いています。

そのため Stable Diffusion では、U-Net の役割は次のようになります。

latent 空間でノイズを予測し、少しずつノイズを取り除く。

---

六、なぜ cross-attention がそんなに重要なのか？

文字と画像は、自然にはつながっていない

もし次のものしかなければ：

• テキストエンコーダー
• U-Net

でも、画像がテキストを「見る」明確な仕組みがなければ、prompt の制御効果はかなり弱くなります。

cross-attention の直感

その核心は次の通りです。

画像のノイズ除去プロセスが、自分を更新するときにテキスト条件を参照できるようにする。

つまり、画像 latent の更新は自分の状態だけを見るのではなく、次のものも見ます。

• prompt が提供する意味情報

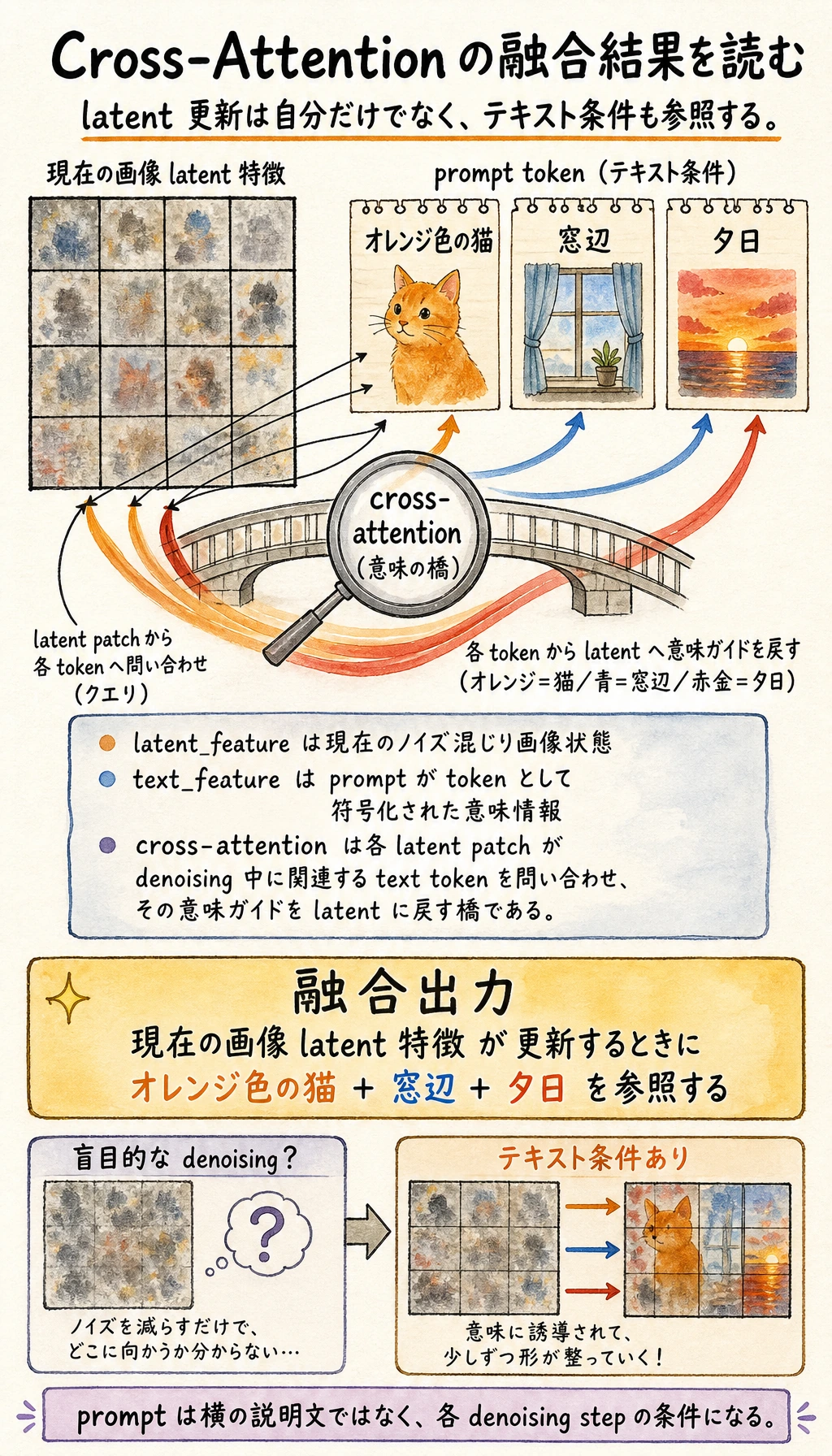

きわめて簡単なイメージ

latent_feature = "現在の画像 latent 特徴"
text_feature = "オレンジ色の猫 + 窓辺 + 夕日"

fusion = f"{latent_feature} が更新するときに {text_feature} を参照する"
print(fusion)

期待される出力：

現在の画像 latent 特徴 が更新するときに オレンジ色の猫 + 窓辺 + 夕日 を参照する

この文を cross-attention の役割として読んでください。latent は盲目的にノイズ除去されるのではなく、更新のたびにテキスト条件を参照します。

これはただの文字の例ですが、本質はすでに表しています。

• self-attention は「自分自身を見る」イメージ
• cross-attention は「画像がテキストを見る」イメージ

---

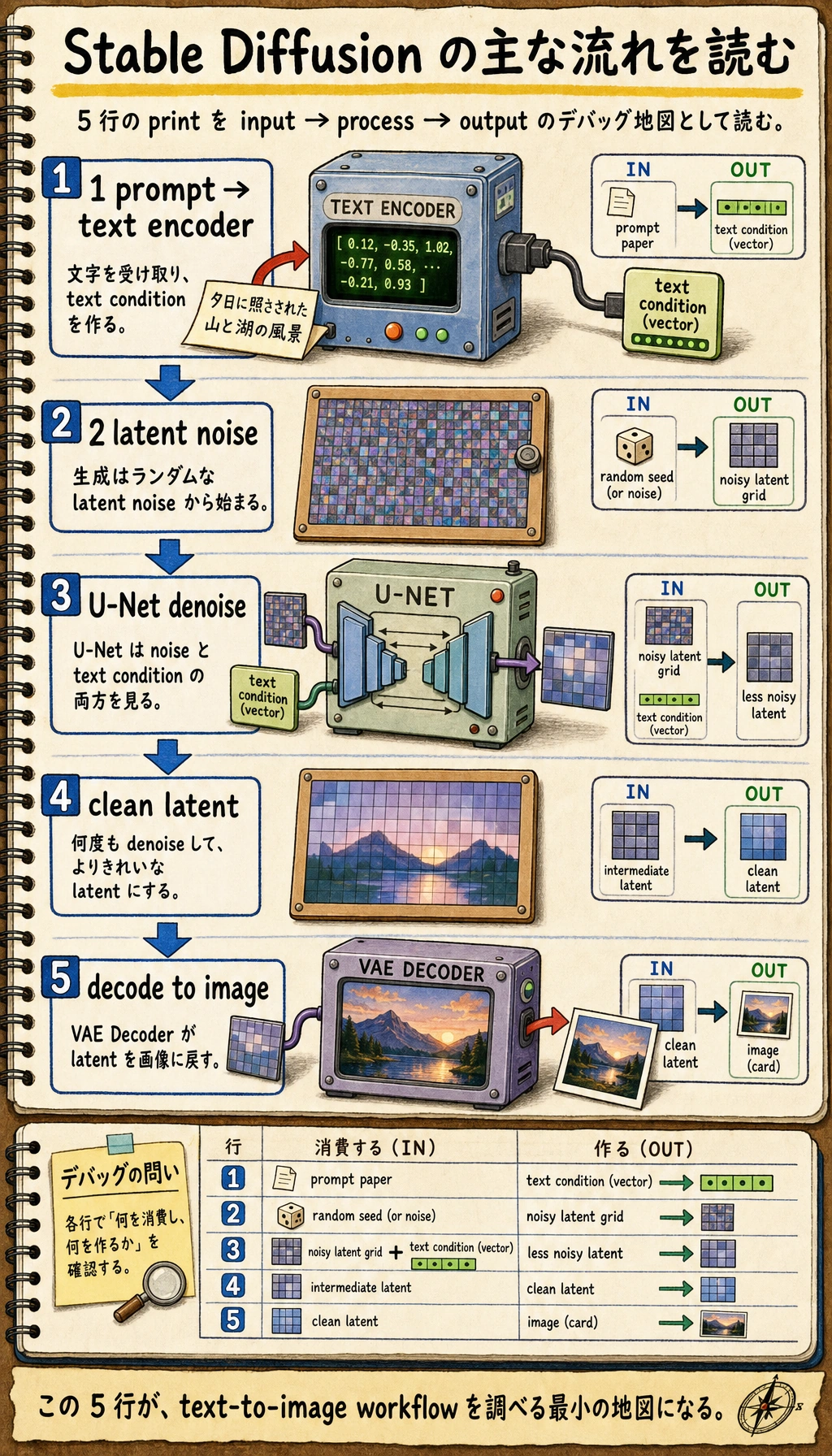

七、全体のワークフローをつなげてみよう

Stable Diffusion の主な流れは、まず次の5ステップにまとめられます。

1. prompt -> テキストエンコーダー
2. ランダムに latent ノイズを初期化する
3. U-Net がテキスト条件付きで少しずつノイズ除去する
4. よりきれいな latent を得る
5. VAE Decoder が latent を画像にデコードする

workflow = [
    "prompt -> text encoder",
    "latent noise",
    "U-Net denoise with text condition",
    "clean latent",
    "decode to image"
]

for step in workflow:
    print(step)

期待される出力：

prompt -> text encoder
latent noise
U-Net denoise with text condition
clean latent
decode to image

各行が何を受け取り、何を出すのか説明できれば、Stable Diffusion の多くのワークフローをデバッグするための実用的な地図ができています。

これが Stable Diffusion のもっとも重要な主線です。

---

八、なぜこれがテキストから画像生成の重要なアーキテクチャになったのか？

効果と工程上の実用性を両立できるから

直接ピクセルを拡散する方法と比べると：

• latent diffusion のほうが軽い
• 学習も推論も現実的

条件制御にとても向いているから

Stable Diffusion は次の用途に自然に向いています。

• テキストから画像生成
• 画像編集
• 局所修復
• スタイル制御

モジュールの境界がはっきりしているから

これはとても重要です。

• テキストエンコーダーは意味を担当する
• U-Net はノイズ除去を担当する
• VAE は空間変換を担当する

モジュールが明確だと、エコシステムも発展しやすくなります。

---

九、よくある誤解

Stable Diffusion は「ひとつの大きなブラックボックス」だと思ってしまう

実際には、複数のモジュールが協力しています。

• テキストエンコーダー
• U-Net
• VAE
• 条件注入メカニズム

latent diffusion の工程上の意味が分からない

これが「使えるようになる」ための重要な要素のひとつです。

モジュール名だけ覚えて、役割を理解していない

この状態だと、後で微調整や応用を学ぶときにかなり曖昧になります。

---

残す証拠

このページを終えたら、この evidence card を残します。

プロンプト記録

プロンプト、否定条件、参照、seed/model、バージョン番号

候補出力

生成結果またはシミュレーション結果と選択理由

技術メモ

diffusion step、latent、cross-attention、LoRA、またはアプリケーションモード

失敗確認

プロンプトのずれ、文体不一致、成果物、著作権、肖像、またはレビュー失敗

期待される成果

選定した画像/版の記録と却下候補のメモ

まとめ

この節でいちばん大事なのは、用語を覚えることではなく、次の流れをつかむことです。

Stable Diffusion の核心は、latent space で条件付き拡散を行うことです。VAE が圧縮と復号を担当し、テキストエンコーダーが意味条件を提供し、U-Net がノイズ除去を担当し、cross-attention がテキストを画像生成プロセスに本当に接続します。

この流れを理解できれば、今後テキストから画像生成のアプリケーション、画像編集、微調整を見るときに、ずっと分かりやすくなります。

---

練習

1. 自分の言葉で説明してください：なぜ Stable Diffusion はピクセル空間で直接拡散しないのですか？
2. 考えてみましょう：なぜテキストエンコーダーと cross-attention は両方とも必要なのですか？
3. U-Net を普通の小さなネットワークに置き換えると、なぜ通常は性能がかなり悪くなるのでしょうか？
4. 自分の言葉でまとめてください：VAE、U-Net、テキストエンコーダーはそれぞれ何を担当していますか？

参考実装と解説

1. Stable Diffusion が latent space で動くのは、pixel space が大きく計算コストも高いからです。VAE が画像を小さな表現に圧縮し、主要な視覚構造を保ちながら denoising を安くします。
2. text encoder は言葉をガイド用ベクトルに変換し、cross-attention は denoising network が何を変えるか決めるときにそのベクトルを参照できるようにします。encoder がなければ意味条件がなく、cross-attention がなければ適切な空間位置に条件を入れにくくなります。
3. U-Net は downsampling、upsampling、skip connections によって、細部と広い空間文脈を同時に扱えます。小さな普通のネットワークでは、細部か全体構造のどちらかを失いやすくなります。
4. VAE は画像の圧縮と復元、U-Net は latent space での反復 denoising、text encoder は prompt を条件情報に変換して denoising を導く役割を持ちます。
