3.4.2 Matplotlib 基础

本节定位

很多新人第一次学 Matplotlib 最容易卡在：

• 参数太多
• 代码太长
• 图画出来了，但不知道自己到底为什么画这张图

所以这节最重要的不是先背 API，而是先建立一个最稳的工作流：

先想清楚要表达什么，再决定画什么图，最后再写代码。

学习目标

• 理解 Figure 和 Axes 的对象模型
• 掌握 5 种基本图表的绑制
• 学会定制图表元素（标题、图例、网格等）
• 掌握子图布局

---

先建立一张地图

第一次学 Matplotlib，最稳的顺序不是“先记所有函数”，而是先看清一张图通常怎么长出来：

flowchart LR
    A["先问想表达什么"] --> B["选图表类型"]
    B --> C["创建 Figure / Axes"]
    C --> D["把数据画上去"]
    D --> E["加标题、标签、图例"]
    E --> F["再做样式和保存"]

所以这节真正想解决的是：

• 最基础的画图动作是什么
• 为什么 Figure / Axes 模型会成为后面所有图的底座

---

为什么要学可视化？

“一图胜千言。”

同样的数据——

• 用表格展示：平均薪资: 技术部 18667, 市场部 19000, 管理部 32500
• 用图表展示：一眼就能看出管理部薪资远高于其他部门

数据可视化的目的是让数据说话，让人在几秒内理解背后的规律和故事。

一个更适合新人的总类比

你可以把 Matplotlib 理解成：

• 一套最基础的画图工具箱

它不像 Seaborn 那样已经帮你配好很多默认样式， 但它的好处是：

• 你真正能看见一张图是怎样一步步被搭起来的

所以学 Matplotlib 的价值，不只是会画图， 更是为了建立：

• 图到底是怎么由数据、画布和坐标轴组成的

---

安装与导入

# 安装（通常已预装）
# python -m pip install --upgrade matplotlib

import matplotlib.pyplot as plt
import numpy as np

# 在 Jupyter Notebook 中显示图表
# %matplotlib inline

导入约定

import matplotlib.pyplot as plt 是固定写法，整个数据科学社区都这么用。

---

第一张图：5 行代码

import matplotlib.pyplot as plt

x = [1, 2, 3, 4, 5]
y = [2, 4, 6, 8, 10]

plt.plot(x, y)        # 绘制折线图
plt.title("我的第一张图")  # 标题
plt.show()             # 显示图表

就这么简单！你会看到一条从左下到右上的直线。

第一次画图时，最值得先记的顺序

第一次画任何图时，更稳的顺序通常是：

1. 先准备 x 和 y
2. 先画出最朴素版本
3. 再补标题和标签
4. 最后再补图例、颜色和美化

这样会比一开始就研究配色和样式更容易稳住。

---

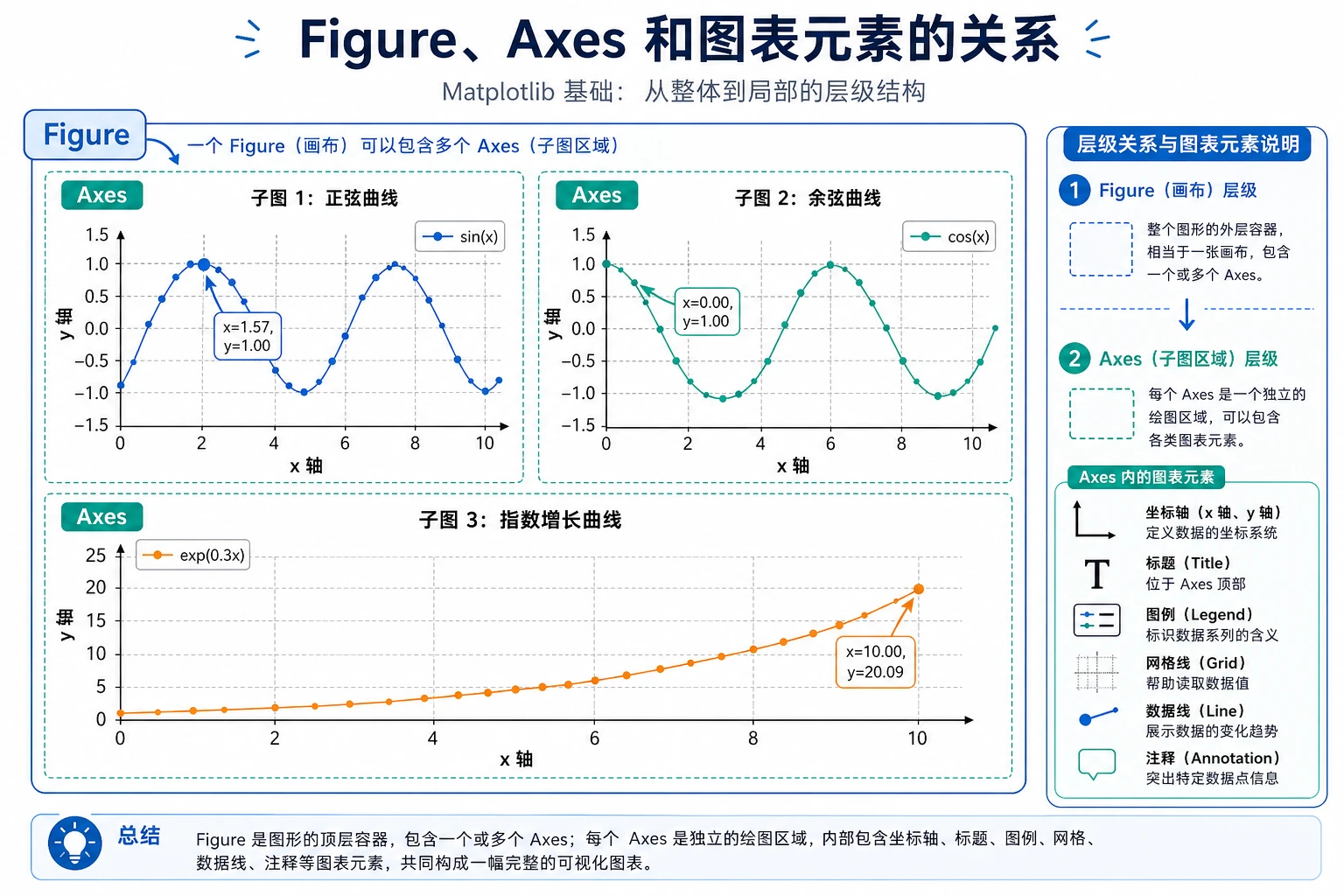

核心概念：Figure 和 Axes

Matplotlib 的图表由两个核心对象组成：

flowchart TD
    F["Figure（画布）<br/>整张图的容器"] --> A1["Axes（子图 1）<br/>实际的绘图区域"]
    F --> A2["Axes（子图 2）"]
    F --> A3["Axes（子图 3）"]

    A1 --> T1["标题 Title"]
    A1 --> X1["X 轴 xlabel"]
    A1 --> Y1["Y 轴 ylabel"]
    A1 --> L1["图例 Legend"]
    A1 --> D1["数据线/点/柱"]

    style F fill:#e3f2fd,stroke:#1565c0,color:#333
    style A1 fill:#fff3e0,stroke:#e65100,color:#333
    style A2 fill:#fff3e0,stroke:#e65100,color:#333
    style A3 fill:#fff3e0,stroke:#e65100,color:#333

• Figure：整张画布，可以包含多个子图
• Axes：一个具体的图表区域（注意不是”轴”，而是”子图”）

两种绑图风格

# 风格 1：plt 快速绘图（简单场景用这个）
plt.plot([1, 2, 3], [4, 5, 6])
plt.title("快速绘图")
plt.show()

# 风格 2：面向对象（推荐，更灵活）
fig, ax = plt.subplots()         # 创建画布和子图
ax.plot([1, 2, 3], [4, 5, 6])   # 在子图上绑制
ax.set_title("面向对象绘图")      # 设置标题
plt.show()

推荐使用面向对象风格

虽然 plt.plot() 更简单，但面向对象风格（fig, ax = plt.subplots()）在需要多个子图或精细控制时更方便。建议从一开始就养成这个习惯。

---

5 种基本图表

先别死记函数，先记“它们各自最适合说什么”

图表	最值得先记住的用途
折线图	看趋势
柱状图	看类别对比
散点图	看关系
直方图	看分布
饼图	看占比（且类别要少）

这张表对新人特别重要，因为它会把“函数名”重新变回“表达任务”。

折线图（Line Plot）

适合场景： 展示数据随时间或连续变量的变化趋势

import matplotlib.pyplot as plt
import numpy as np

# 模拟 12 个月的销售数据
months = np.arange(1, 13)
sales_2023 = [120, 135, 150, 180, 200, 210, 195, 188, 220, 250, 280, 310]
sales_2024 = [140, 155, 170, 195, 230, 245, 225, 210, 260, 290, 320, 350]

fig, ax = plt.subplots(figsize=(10, 6))  # 设置画布大小

ax.plot(months, sales_2023, marker="o", label="2023年", color="#2196F3", linewidth=2)
ax.plot(months, sales_2024, marker="s", label="2024年", color="#FF5722", linewidth=2)

ax.set_title("月度销售额趋势", fontsize=16, fontweight="bold")
ax.set_xlabel("月份", fontsize=12)
ax.set_ylabel("销售额（万元）", fontsize=12)
ax.set_xticks(months)
ax.set_xticklabels([f"{m}月" for m in months])
ax.legend(fontsize=12)     # 显示图例
ax.grid(True, alpha=0.3)   # 显示网格线

plt.tight_layout()  # 自动调整边距
plt.show()

关键参数：

参数	作用	示例
marker	数据点标记	"o" 圆点, "s" 方块, "^" 三角
linestyle	线型	"-" 实线, "--" 虚线, ":" 点线
linewidth	线宽	2
color	颜色	"red", "#FF5722", "C0"
label	图例标签	"2023年"
alpha	透明度	0.7（0 全透明, 1 不透明）

柱状图（Bar Chart）

适合场景： 比较不同类别的数据大小

# 各部门薪资对比
departments = ["技术部", "市场部", "管理部", "财务部", "人事部"]
avg_salary = [18500, 16200, 28000, 15800, 14500]

fig, ax = plt.subplots(figsize=(8, 5))

bars = ax.bar(departments, avg_salary, color=["#4CAF50", "#2196F3", "#FF9800", "#9C27B0", "#607D8B"])

# 在柱子上方显示数值
for bar, val in zip(bars, avg_salary):
    ax.text(bar.get_x() + bar.get_width()/2, bar.get_height() + 300,
            f"¥{val:,}", ha="center", fontsize=10)

ax.set_title("各部门平均薪资", fontsize=14)
ax.set_ylabel("薪资（元）")
ax.set_ylim(0, max(avg_salary) * 1.15)  # Y 轴留出数值标签的空间

plt.tight_layout()
plt.show()

水平柱状图（数据标签较长时更好看）：

fig, ax = plt.subplots(figsize=(8, 5))
ax.barh(departments, avg_salary, color="#4CAF50")
ax.set_xlabel("薪资（元）")
ax.set_title("各部门平均薪资")
plt.tight_layout()
plt.show()

分组柱状图：

# 两年对比
x = np.arange(len(departments))
width = 0.35

fig, ax = plt.subplots(figsize=(10, 5))
ax.bar(x - width/2, [17000, 15000, 26000, 14500, 13000], width, label="2023", color="#64B5F6")
ax.bar(x + width/2, avg_salary, width, label="2024", color="#1565C0")

ax.set_xticks(x)
ax.set_xticklabels(departments)
ax.legend()
ax.set_title("各部门薪资对比（2023 vs 2024）")
plt.tight_layout()
plt.show()

散点图（Scatter Plot）

适合场景： 观察两个变量之间的关系

rng = np.random.default_rng(seed=42)

# 模拟身高和体重数据
height = rng.normal(170, 8, 100)
weight = height * 0.65 - 40 + rng.normal(0, 5, 100)

fig, ax = plt.subplots(figsize=(8, 6))

scatter = ax.scatter(height, weight, c=weight, cmap="RdYlGn_r",
                     s=50, alpha=0.7, edgecolors="white", linewidth=0.5)

ax.set_title("身高与体重的关系", fontsize=14)
ax.set_xlabel("身高（cm）")
ax.set_ylabel("体重（kg）")

plt.colorbar(scatter, label="体重")  # 颜色条
plt.tight_layout()
plt.show()

关键参数：

参数	作用	示例
s	点的大小	50, 或传入数组让大小不同
c	点的颜色	"red", 或传入数组做颜色映射
cmap	颜色映射	"viridis", "RdYlGn", "Blues"
alpha	透明度	0.7

直方图（Histogram）

适合场景： 查看数据的分布情况

rng = np.random.default_rng(seed=42)
scores = rng.normal(75, 12, 500)  # 500 个学生的成绩

fig, ax = plt.subplots(figsize=(8, 5))

# 绘制直方图
n, bins, patches = ax.hist(scores, bins=20, color="#42A5F5", edgecolor="white",
                            alpha=0.8)

# 添加均值线
mean_val = scores.mean()
ax.axvline(mean_val, color="red", linestyle="--", linewidth=2, label=f"均值: {mean_val:.1f}")

ax.set_title("学生成绩分布", fontsize=14)
ax.set_xlabel("分数")
ax.set_ylabel("人数")
ax.legend()

plt.tight_layout()
plt.show()

饼图（Pie Chart）

适合场景： 展示各部分占整体的比例（类别不超过 5-6 个）

labels = ["Python", "JavaScript", "Java", "C++", "其他"]
sizes = [35, 25, 20, 10, 10]
colors = ["#4CAF50", "#FFC107", "#2196F3", "#FF5722", "#9E9E9E"]
explode = (0.05, 0, 0, 0, 0)  # 突出 Python

fig, ax = plt.subplots(figsize=(7, 7))

ax.pie(sizes, explode=explode, labels=labels, colors=colors,
       autopct="%1.1f%%", startangle=90, shadow=False,
       textprops={"fontsize": 12})

ax.set_title("AI 领域编程语言使用占比", fontsize=14)

plt.tight_layout()
plt.show()

饼图慎用

饼图在类别多（大于 6 个）或比例接近时很难看清差异。大多数情况下，柱状图比饼图更好。只有在强调”部分占总体”的关系时才用饼图。

---

图表选择指南

flowchart TD
    A["我要展示什么？"] --> B{"数据类型"}
    B -->|"趋势变化"| C["折线图 📈"]
    B -->|"类别对比"| D["柱状图 📊"]
    B -->|"两变量关系"| E["散点图 🔵"]
    B -->|"数据分布"| F["直方图 📉"]
    B -->|"占比构成"| G["饼图 🥧"]

    C --> C1["时间序列<br/>股票走势<br/>销售趋势"]
    D --> D1["部门对比<br/>产品对比<br/>排行榜"]
    E --> E1["身高vs体重<br/>价格vs销量<br/>相关性分析"]
    F --> F1["成绩分布<br/>年龄分布<br/>收入分布"]
    G --> G1["市场份额<br/>支出占比<br/>（类别不超过6个）"]

---

图表定制

一个很适合初学者先记的最小检查表

在开始美化之前，先问自己：

1. 标题有没有说清楚这张图想表达什么？
2. X 轴和 Y 轴有没有标签和单位？
3. 图例是不是必要？
4. 颜色是不是在帮助理解，而不是制造干扰？

只要这 4 件事先做到，图通常就已经比大多数“能跑但不好看”的版本更清楚。

中文显示

Matplotlib 默认不支持中文，需要配置：

import matplotlib.pyplot as plt

# 方法 1：全局设置（推荐）
plt.rcParams["font.sans-serif"] = ["SimHei", "Arial Unicode MS", "DejaVu Sans"]
plt.rcParams["axes.unicode_minus"] = False  # 解决负号显示问题

# macOS 用户可以用
# plt.rcParams["font.sans-serif"] = ["Arial Unicode MS"]

# Linux 用户可以用
# plt.rcParams["font.sans-serif"] = ["WenQuanYi Micro Hei"]

一劳永逸的方法

把这两行加到你所有绑图代码的开头，就不用每次都设置了。在 Jupyter 中，放在第一个 Cell 即可。

标题和标签

fig, ax = plt.subplots()
ax.plot([1, 2, 3], [4, 5, 6])

ax.set_title("主标题", fontsize=16, fontweight="bold", color="#333")
ax.set_xlabel("X 轴标签", fontsize=12)
ax.set_ylabel("Y 轴标签", fontsize=12)

图例

ax.plot(x, y1, label="数据 A")
ax.plot(x, y2, label="数据 B")
ax.legend(loc="upper left", fontsize=10, frameon=True, shadow=True)

# loc 常用值：
# "best" (自动), "upper left", "upper right", "lower left", "lower right", "center"

网格和样式

ax.grid(True, alpha=0.3, linestyle="--")  # 半透明虚线网格

# 使用预设样式（全局设置）
plt.style.use("seaborn-v0_8-whitegrid")  # 清爽白色网格
# 其他好看的样式：
# "ggplot", "seaborn-v0_8", "fivethirtyeight", "bmh"

查看所有可用样式：

print(plt.style.available)

注释和标注

fig, ax = plt.subplots(figsize=(8, 5))
x = np.arange(1, 13)
y = [120, 135, 150, 180, 200, 210, 195, 188, 220, 250, 280, 310]
ax.plot(x, y, marker="o")

# 标注最大值
max_idx = np.argmax(y)
ax.annotate(f"最高点: {y[max_idx]}",
            xy=(x[max_idx], y[max_idx]),       # 箭头指向
            xytext=(x[max_idx]-2, y[max_idx]+20),  # 文字位置
            arrowprops=dict(arrowstyle="->", color="red"),
            fontsize=12, color="red")

plt.show()

---

子图布局

subplots：创建多个子图

# 2 行 2 列 = 4 个子图
fig, axes = plt.subplots(2, 2, figsize=(12, 8))

# axes 是一个 2×2 的数组
axes[0, 0].plot([1, 2, 3], [1, 4, 9])
axes[0, 0].set_title("折线图")

axes[0, 1].bar(["A", "B", "C"], [3, 7, 5])
axes[0, 1].set_title("柱状图")

rng = np.random.default_rng(seed=42)
axes[1, 0].scatter(rng.random(50), rng.random(50))
axes[1, 0].set_title("散点图")

axes[1, 1].hist(rng.standard_normal(200), bins=15)
axes[1, 1].set_title("直方图")

fig.suptitle("四种基本图表", fontsize=16, fontweight="bold")
plt.tight_layout()
plt.show()

不等分子图

fig = plt.figure(figsize=(12, 5))

# 左边占 2/3 宽度
ax1 = fig.add_axes([0.05, 0.1, 0.6, 0.8])   # [left, bottom, width, height]
ax1.plot([1, 2, 3, 4], [10, 20, 25, 30])
ax1.set_title("主图")

# 右边占 1/3 宽度
ax2 = fig.add_axes([0.72, 0.1, 0.25, 0.8])
ax2.bar(["A", "B"], [15, 25])
ax2.set_title("辅图")

plt.show()

---

保存图表

fig, ax = plt.subplots()
ax.plot([1, 2, 3], [4, 5, 6])
ax.set_title("保存示例")

# 保存为 PNG（最常用）
fig.savefig("my_chart.png", dpi=150, bbox_inches="tight")

# 保存为 SVG（矢量图，放大不模糊）
fig.savefig("my_chart.svg", bbox_inches="tight")

# 保存为 PDF
fig.savefig("my_chart.pdf", bbox_inches="tight")

参数	作用	推荐值
dpi	分辨率	150（普通）, 300（印刷）
bbox_inches	裁剪边距	"tight" 自动裁剪
transparent	透明背景	True（PPT 用）

---

留下的证据

学完这一页，至少保留这张证据卡：

问题

这张图表回答的是比较、分布、趋势，还是关系

图表选择

折线图、柱状图、散点图、直方图、箱线图、热力图或交互式仪表板

工件

保存的图表图片/html 以及所用的数据切片

失败检查

尺度误导、图表过载、聚合错误或缺少标签

期望产出

带有一句说明洞察的图表成果

小结

图表	函数	适用场景
折线图	ax.plot()	趋势、时间序列
柱状图	ax.bar() / ax.barh()	类别对比
散点图	ax.scatter()	两变量关系
直方图	ax.hist()	数据分布
饼图	ax.pie()	占比（慎用）

核心工作流：

fig, ax = plt.subplots(figsize=(8, 5))   # 1. 创建画布
ax.plot(x, y)                             # 2. 绑制数据
ax.set_title("标题")                       # 3. 设置标题/标签
ax.legend()                               # 4. 添加图例
plt.tight_layout()                        # 5. 调整布局
plt.show()                                # 6. 显示

这节最该带走什么

• Matplotlib 最重要的不是函数多，而是它让你真正理解图是怎么搭起来的
• 先想表达什么，再选图，再写代码，会比先背 API 更稳
• Figure / Axes 是后面几乎所有 Python 可视化库都绕不开的底层直觉

---

动手练习

练习 1：折线图

# 绘制 sin(x) 和 cos(x) 的曲线图
# x 从 0 到 2π，取 100 个点
# 要求：不同颜色和线型、有图例、有网格、有标题

练习 2：柱状图

# 有 6 个城市的房价数据和人均收入数据
# 绘制分组柱状图进行对比
# 要求：在柱子上方标注数值

练习 3：综合子图

# 生成 1000 个正态分布随机数
# 在 2×2 的子图中分别展示：
# 1. 折线图（前 100 个数据的走势）
# 2. 直方图（分布）
# 3. 散点图（相邻两个数据点的关系）
# 4. 柱状图（按区间统计频次）

参考实现与讲解

• 正弦/余弦图应有两条带标签的线、标题、坐标轴标签、图例和浅色网格。如果两条线不好比较，先调整颜色和线型，再考虑装饰。
• 分组柱状图要显式计算 x 位置，并把柱子或坐标轴标到读者不看代码也能理解的程度。
• 多图场景使用 fig, ax = plt.subplots()，并用 fig.savefig(...) 保存图像。保存下来的图是证据的一部分，不是事后补充。
