10.1.2 数字图像基础

学习目标

完成本节后，你将能够：

理解图像的像素表示和颜色通道
分清灰度图和彩色图的存储方式
理解 RGB 与 HSV 的区别
知道常见图像格式适合什么场景

这节和第 6 站 CNN 主线是怎么接上的

如果你刚学完卷积网络，可以先把这节理解成：

CNN 告诉你网络为什么适合看图
这节开始把“图”这个输入对象本身拆开给你看

所以这节不是在偏离模型主线，而是在补最关键的一层输入直觉：

图像在计算机里到底是什么
为什么通道、颜色空间、尺寸这些概念后面会反复出现

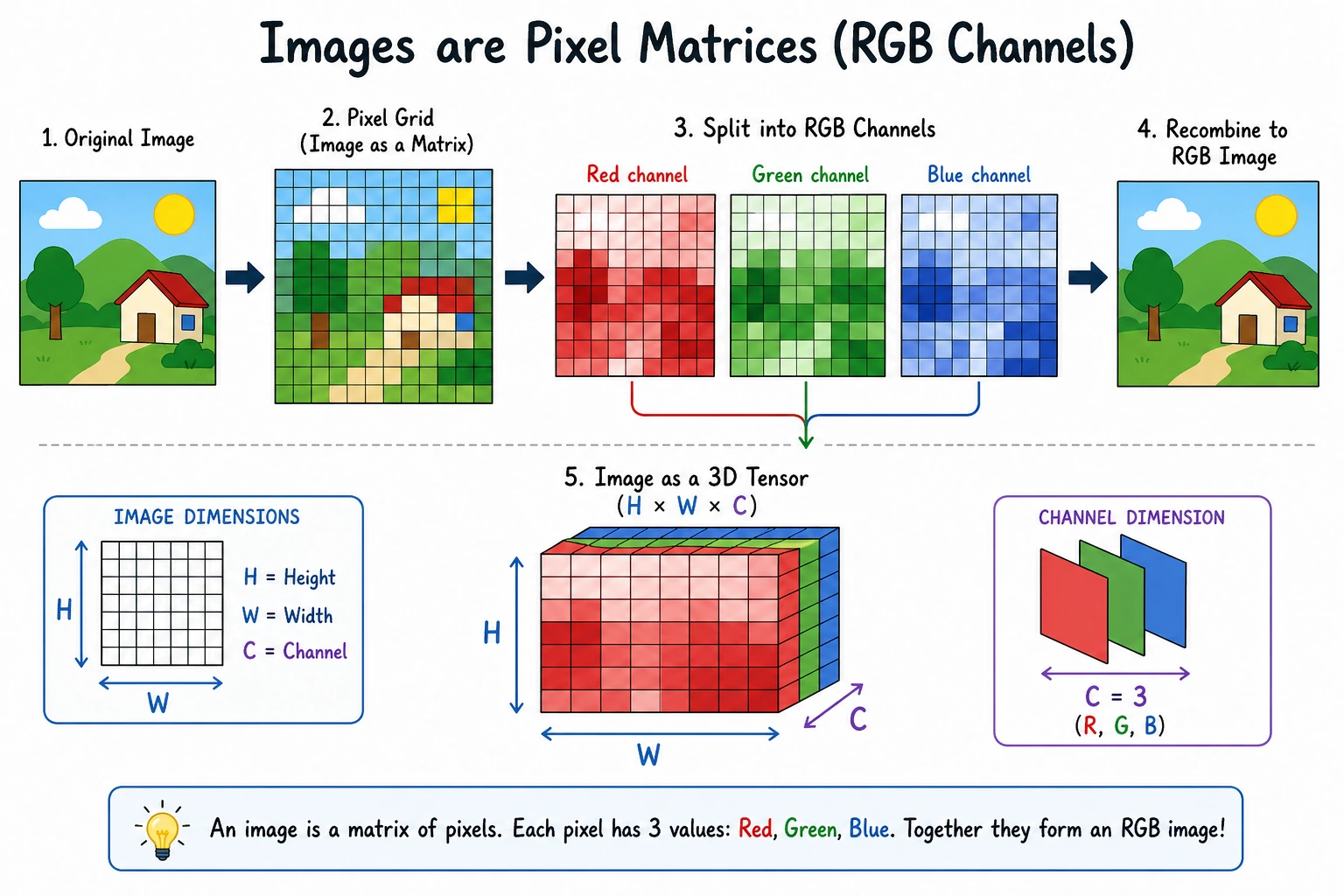

一、计算机眼中的图片到底是什么？

人看到一张猫的照片，会想到“这是一只猫”。计算机看到的其实不是“猫”，而是一大堆数字。

最简单的理解：

图像 = 一个按位置排好的数字矩阵

你可以把它想成一个“灯光棋盘”：

每个格子就是一个像素（pixel）
每个像素里存着亮度或颜色数值
所有像素排在一起，就组成了整张图

第一次学视觉，最该先抓住什么？

最该先抓住的不是“这张图是什么内容”，而是：

对计算机来说，图像首先是一块按空间排列好的数字网格。

只要这句稳了，后面很多操作都会顺很多：

卷积为什么按局部窗口滑动
通道为什么能拆开处理
检测和分割为什么还离不开像素空间

二、像素：图像的最小单位

灰度图

灰度图里，每个像素只需要一个数字表示亮度：

0 表示纯黑
255 表示纯白
中间值表示不同程度的灰

import numpy as np

# 一个 5x5 的灰度图
gray = np.array([
    [0,   50, 100, 150, 200],
    [30,  80, 130, 180, 230],
    [60, 110, 160, 210, 255],
    [20,  70, 120, 170, 220],
    [10,  40,  90, 140, 190]
], dtype=np.uint8)

print("灰度图 shape:", gray.shape)
print(gray)

预期输出：

灰度图 shape: (5, 5)
[[  0  50 100 150 200]
 [ 30  80 130 180 230]
 [ 60 110 160 210 255]
 [ 20  70 120 170 220]
 [ 10  40  90 140 190]]

这里的 shape 是 (5, 5)，表示：

高度 5
宽度 5

也就是说，这张图只有 25 个像素。

彩色图

彩色图一般使用 RGB 表示颜色：

R = 红色强度
G = 绿色强度
B = 蓝色强度

每个像素不再是一个数，而是三个数。

import numpy as np

# 一个 2x2 的 RGB 图像
rgb = np.array([
    [[255,   0,   0], [  0, 255,   0]],
    [[  0,   0, 255], [255, 255,   0]]
], dtype=np.uint8)

print("RGB 图 shape:", rgb.shape)
print(rgb)

预期输出：

RGB 图 shape: (2, 2, 3)
[[[255   0   0]
  [  0 255   0]]

 [[  0   0 255]
  [255 255   0]]]

这里 shape = (2, 2, 3)，表示：

高 2
宽 2
每个像素 3 个通道

这一节最值得先养成的习惯

看到图像数组时，先顺手问这三个问题：

它的 shape 是多少？
每一维分别代表什么？
通道是在最后一维，还是前一维？

这个习惯会直接帮你少掉很多视觉代码里的 shape 混乱。

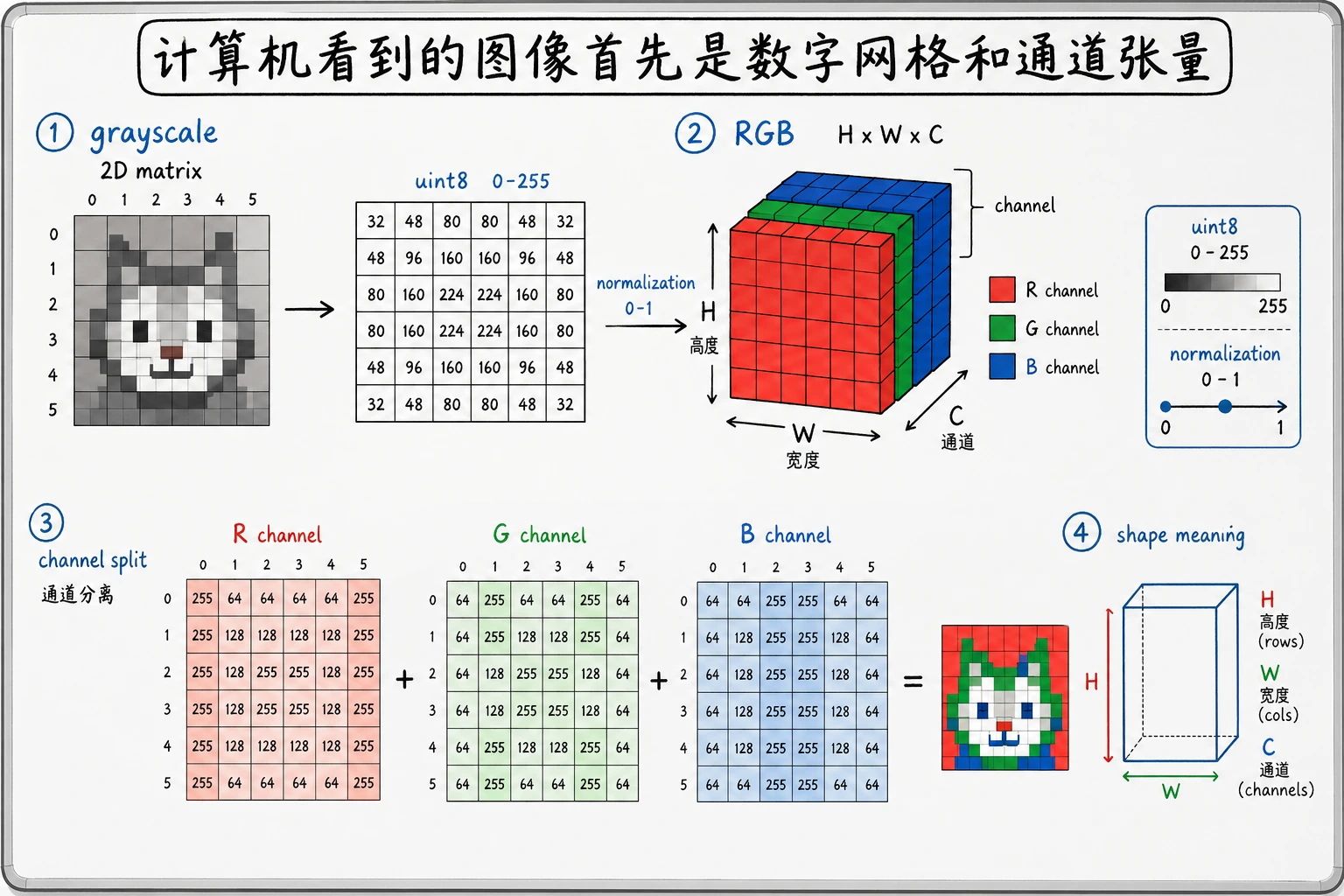

图像数组 Shape 与通道语义图

三、通道是什么？

通道（channel）可以理解成“同一张图的不同颜色层”。

类比一下：

一张 RGB 图片，就像三张半透明薄膜叠在一起：一张红膜、一张绿膜、一张蓝膜。

import numpy as np

rgb = np.array([
    [[255,   0,   0], [  0, 255,   0]],
    [[  0,   0, 255], [255, 255,   0]]
], dtype=np.uint8)

red_channel = rgb[:, :, 0]
green_channel = rgb[:, :, 1]
blue_channel = rgb[:, :, 2]

print("R 通道:\n", red_channel)
print("G 通道:\n", green_channel)
print("B 通道:\n", blue_channel)

预期输出：

R 通道:
 [[255   0]
 [  0 255]]
G 通道:
 [[  0 255]
 [  0 255]]
B 通道:
 [[  0   0]
 [255   0]]

在计算机视觉里，“拆通道”是非常常见的操作。

比如：

只分析亮度
只增强某种颜色
先转灰度再做边缘检测

通道最值得先记的，不是定义，而是“它能单独处理”

也就是说：

彩色图不是一个整体黑箱
它其实是多张“颜色层”叠起来

这件事很关键，因为后面很多视觉处理本质上都在做：

拆通道
重组通道
在某个通道上单独操作

四、图像为什么常用 `uint8`？

大多数图片像素值范围是 0~255，所以常用 uint8 存储：

u = unsigned，无符号
int8 = 8 位整数
能表示 0~255

import numpy as np

pixel = np.array([128, 200, 30], dtype=np.uint8)
print(pixel, pixel.dtype)

预期输出：

[128 200  30] uint8

但在模型训练里，我们常常会把图像归一化到 0~1：

import numpy as np

pixel = np.array([128, 200, 30], dtype=np.float32)
pixel_normalized = pixel / 255.0

print(pixel_normalized)

预期输出：

[0.5019608  0.78431374 0.11764706]

为什么要归一化？

因为神经网络更喜欢数值尺度稳定的数据。就像做饭时每种调料都得有合理量级，不能一个用“克”、另一个用“桶”。

为什么这一点和第 6 站训练主线直接相关？

因为你在第 6 站已经见过：

模型训练对输入尺度很敏感
优化器和梯度会受数值范围影响

所以图像归一化不是视觉里的小技巧，而是：

视觉数据进入训练流程前的标准准备动作

五、RGB 和 HSV 有什么区别？

RGB：按“混多少红绿蓝”描述颜色

RGB 很适合存图、显示图。但它不太符合人类描述颜色的方式。

比如人更习惯说：

这个颜色偏红
饱和度高
更亮一点

这时 HSV 往往更直观：

H = Hue，色相
S = Saturation，饱和度
V = Value，明度

一个直接可运行的小例子

import colorsys

# 红色像素，先把 0~255 映射到 0~1
r, g, b = 255 / 255, 80 / 255, 80 / 255
h, s, v = colorsys.rgb_to_hsv(r, g, b)

print("HSV:")
print("H =", round(h, 3))
print("S =", round(s, 3))
print("V =", round(v, 3))

预期输出：

HSV:
H = 0.0
S = 0.686
V = 1.0

RGB 和 HSV 适合什么场景？

颜色空间	更适合什么
RGB	存储、显示、神经网络输入
HSV	颜色筛选、颜色分割、按“色调/亮度”处理图像

比如你要“找出画面里偏红的区域”，HSV 往往比 RGB 更方便。

六、把彩色图转成灰度图

灰度图并不是简单地把三个通道平均一下。通常会按人眼对不同颜色敏感度加权。

常见公式：

gray = 0.299*R + 0.587*G + 0.114*B

import numpy as np

rgb = np.array([
    [[255,   0,   0], [  0, 255,   0]],
    [[  0,   0, 255], [255, 255, 255]]
], dtype=np.float32)

gray = (
    0.299 * rgb[:, :, 0] +
    0.587 * rgb[:, :, 1] +
    0.114 * rgb[:, :, 2]
)

print(gray.astype(np.uint8))

预期输出：

[[ 76 149]
 [ 29 255]]

七、图像格式怎么选？

这是非常工程化但很实用的知识。

格式	特点	常见用途
JPG / JPEG	有损压缩，体积小	照片、网页展示
PNG	无损压缩，支持透明	图标、截图、UI 素材
WebP	压缩效率高	现代网页图像
BMP	基本不压缩，体积大	教学、底层处理

一个非常实用的直觉

照片：优先 JPG
需要透明背景：优先 PNG
想兼顾质量和体积：考虑 WebP

八、为什么视觉任务总在说“分辨率”？

分辨率就是图像大小，比如：

224 x 224
640 x 480
1920 x 1080

分辨率越高：

细节越多
计算量也越大

这就像你看地图：

放大后更清楚
但要处理的信息也更多

所以很多深度学习模型会先把图像缩放到固定大小。

九、一个小实验：统计图像亮度

下面这个例子可以帮你快速建立“图像就是数值矩阵”的感觉。

import numpy as np

gray = np.array([
    [10, 20, 30],
    [100, 120, 140],
    [200, 220, 240]
], dtype=np.uint8)

print("最暗像素:", gray.min())
print("最亮像素:", gray.max())
print("平均亮度:", gray.mean())

预期输出：

最暗像素: 10
最亮像素: 240
平均亮度: 120.0

这在视觉任务里很常见，比如：

判断一张图是不是整体过暗
做亮度归一化
估计曝光情况

十、初学者常见误区

以为图像是“对象”，不是“数组”

对人来说是对象，对计算机来说先是数组。先接受这一点，后面所有视觉算法都会顺很多。

混淆图像 shape

不同库可能约定不同：

NumPy / OpenCV 常见 H x W x C
PyTorch 常见 C x H x W

这是后面写模型时必须特别小心的点。

以为 RGB 和 HSV 只是换个名字

不是。它们是不同的颜色表示方式，适合的处理任务也不同。

留下的证据

学完这一页，至少保留这张证据卡：

输入图像: 本次运行中使用的源图像或合成图像
数组形状: 宽、高、通道、dtype，以及坐标约定
处理后输出: 灰度、裁剪、边缘、阈值或已保存的中间图像
失败检查: 通道顺序、缩放失真、坐标错误或过度处理
期望产出: 前后对比图片，以及打印出的形状或像素值

小结

学完这节，你要建立一个关键直觉：

图像并不神秘，本质上就是带空间结构的数字矩阵。

后面无论是 OpenCV 处理、卷积神经网络，还是目标检测，本质上都在处理这些有结构的数字。

练习

自己创建一个 3x3 的灰度图矩阵，统计它的最大值、最小值和平均值。
自己创建一个 2x2x3 的 RGB 图像，打印每个通道。
把一组 RGB 像素手工转成 0~1 浮点数，理解归一化的作用。

解题思路与讲解

合格的 3x3 灰度图答案应先打印 (3, 3) 数组，再用 min()、max()、mean() 统计像素。若矩阵是 uint8，像素值应保持在 0-255，平均值通常会以浮点数显示。
RGB 图像的预期形状是 (2, 2, 3)。rgb[:, :, 0]、rgb[:, :, 1]、rgb[:, :, 2] 应分别得到一个 2x2 通道矩阵。
归一化就是把每个通道值除以 255.0。颜色相对关系不变，但数值范围变成 0-1，后续模型和图像处理会更稳定。
