12.2.3 Stable Diffusion 架构

本节定位

上一节我们已经知道扩散模型的核心是：

从噪声一步步恢复结构。

这一节要回答的是：

为什么 Stable Diffusion 能把这件事真正做得工程上可用？

答案的核心不只是“扩散”，还包括：

• latent space
• 文本条件
• U-Net
• VAE
• cross-attention

学习目标

• 理解 Stable Diffusion 的整体模块分工
• 理解为什么它不在像素空间扩散，而在 latent space 中扩散
• 理解文本编码器、U-Net 和 VAE 分别负责什么
• 理解 cross-attention 怎样把文本真正接进图像生成
• 建立对 Stable Diffusion 整体工作流的系统地图

---

一、为什么原始扩散思路还不够“实用”？

一个最直观的问题：像素空间太大

如果你直接在原始图像像素空间做扩散：

• 分辨率一大，张量就会非常大
• 推理和训练都会很重

例如：

• 512 x 512 x 3

本身就已经是非常大的表示空间。

Stable Diffusion 的关键转向

它最重要的一步，就是：

不直接在原图像上扩散，而先把图像压缩进 latent space，再在那里做扩散。

这个思路后来被称为：

• latent diffusion

它极大提升了工程可行性。

---

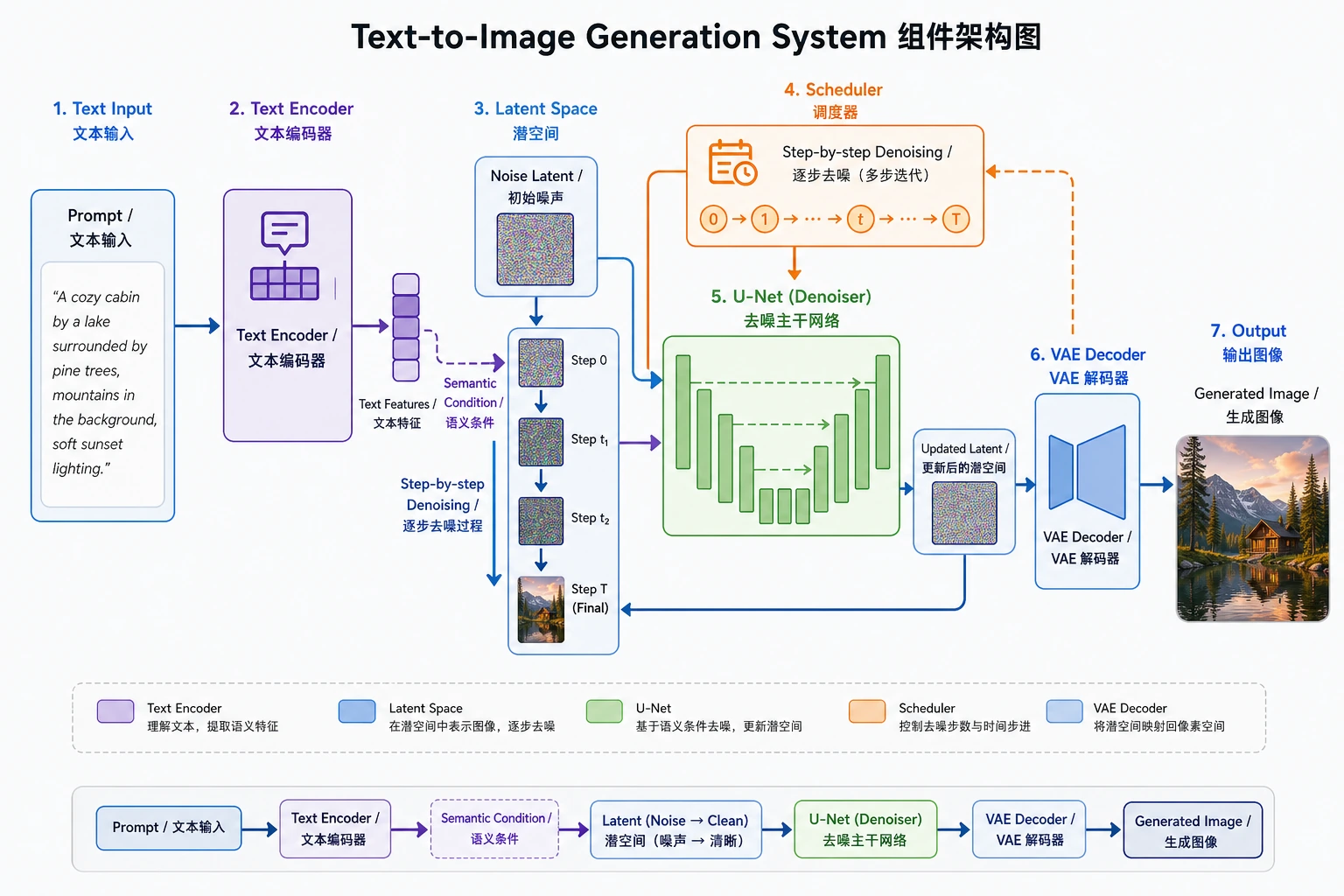

二、先把整体结构看一遍

flowchart LR
    A["文本 Prompt"] --> B["文本编码器"]
    C["图像"] --> D["VAE Encoder"]
    D --> E["Latent Space"]
    B --> F["U-Net + Cross-Attention"]
    E --> F
    F --> G["去噪后的 Latent"]
    G --> H["VAE Decoder"]
    H --> I["输出图像"]

    style A fill:#e3f2fd,stroke:#1565c0,color:#333
    style B fill:#fff3e0,stroke:#e65100,color:#333
    style C fill:#e3f2fd,stroke:#1565c0,color:#333
    style D fill:#f3e5f5,stroke:#6a1b9a,color:#333
    style E fill:#fffde7,stroke:#f9a825,color:#333
    style F fill:#e8f5e9,stroke:#2e7d32,color:#333
    style G fill:#fffde7,stroke:#f9a825,color:#333
    style H fill:#f3e5f5,stroke:#6a1b9a,color:#333
    style I fill:#ffebee,stroke:#c62828,color:#333

可以先粗暴记成三大块：

1. 文本编码器：把 prompt 变成条件表示
2. U-Net：在 latent 中做去噪
3. VAE：负责图像和 latent 之间的转换

---

三、VAE 在这里的角色到底是什么？

它在这里更像压缩器，而不是主生成器

在 Stable Diffusion 里，VAE 的核心作用是：

• Encoder：把图像压成 latent
• Decoder：把 latent 解码回图像

也就是说，它主要是在做：

图像空间和 latent 空间之间的桥接。

为什么这一步如此关键？

因为扩散如果直接在原图空间里做，成本太高。 而 VAE 提供了一个更小、更抽象的中间空间。

你可以把它理解成：

不在巨大的高清画布上直接雕刻，而先压成一张小很多的“语义草图板”。

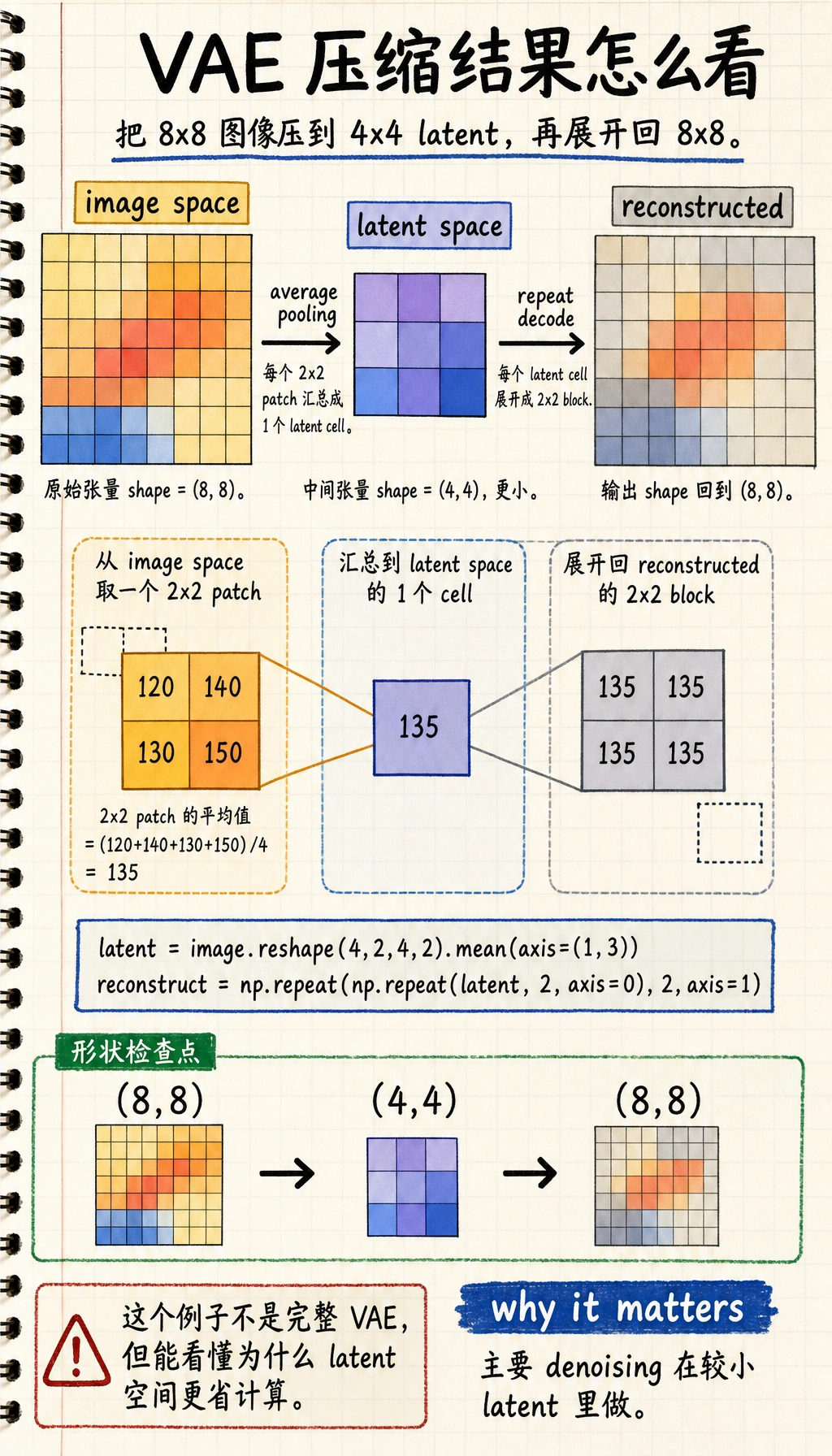

一个最小“压缩 / 展开”直觉示例

import numpy as np

image = np.random.randn(8, 8).astype(np.float32)

# 用均值池化模拟压缩
latent = image.reshape(4, 2, 4, 2).mean(axis=(1, 3))

# 用 repeat 模拟解码
reconstructed = np.repeat(np.repeat(latent, 2, axis=0), 2, axis=1)

print("image shape        :", image.shape)
print("latent shape       :", latent.shape)
print("reconstructed shape:", reconstructed.shape)

预期输出：

image shape        : (8, 8)
latent shape       : (4, 4)
reconstructed shape: (8, 8)

关键看中间那一行：latent 变小了。Stable Diffusion 把主要去噪工作放在这个压缩空间里完成，最后再把 latent 解码回图像空间。

阅读 shape 检查点

reconstructed 最后回到 (8, 8)，但昂贵的去噪工作可以先放在更小的 (4, 4) latent 空间里完成。

这个例子当然不是 VAE，但它足够帮你抓住最核心的直觉：

• latent 比原图小
• latent 是更压缩的表示

---

四、文本编码器为什么不可少？

prompt 不能直接被 U-Net 理解

U-Net 处理的是数值张量，不会直接理解：

• “一只坐在窗边的橘猫”

这种自然语言。

所以要先有文本编码器

文本编码器负责把 prompt 变成：

• 一组语义向量

你可以先把它理解成：

把语言条件翻译成图像生成流程能消费的数值条件。

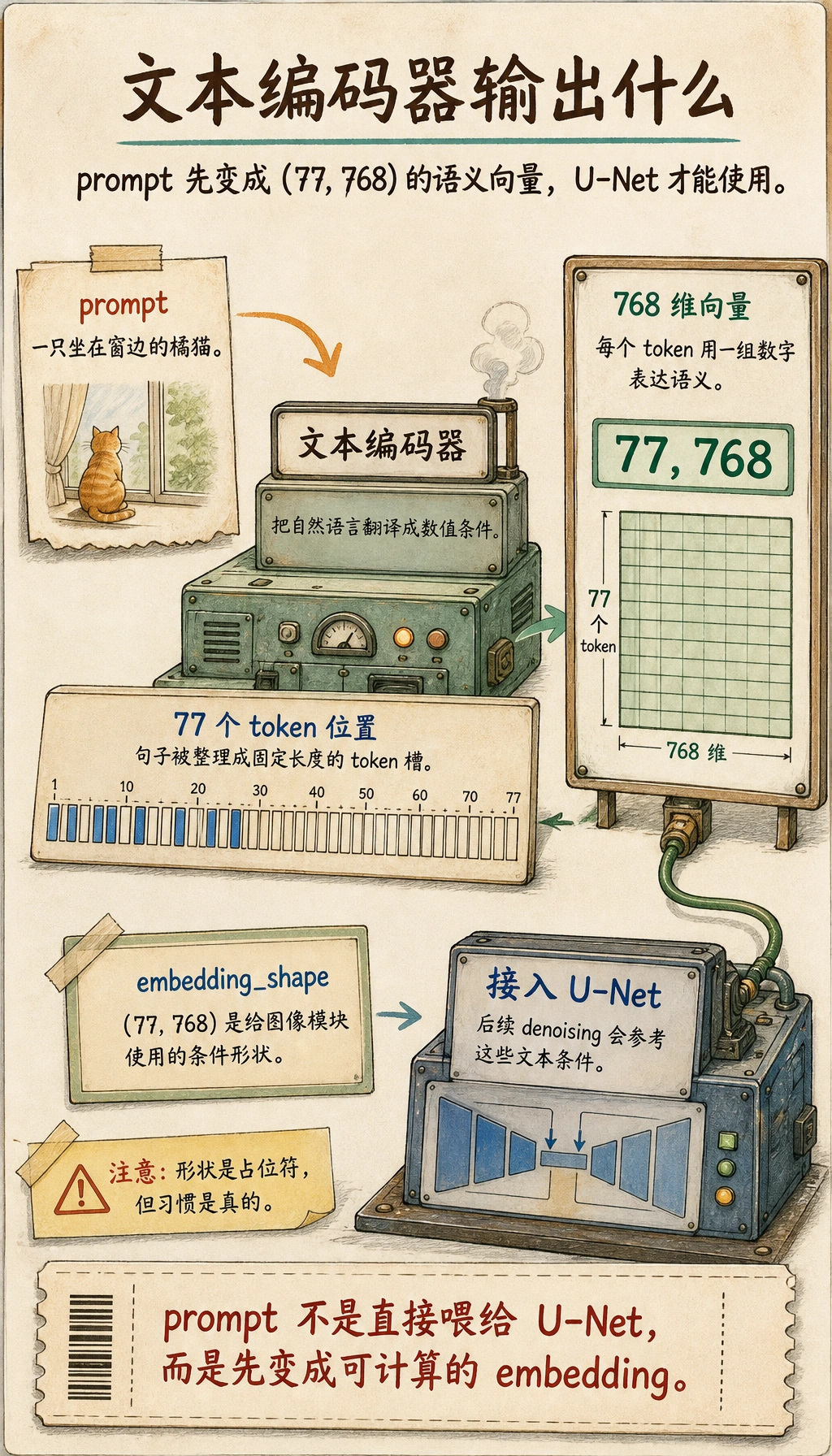

一个简单示意

text_condition = {
    "prompt": "一只坐在窗边的橘猫",
    "embedding_shape": (77, 768)
}

print(text_condition)

预期输出：

{'prompt': '一只坐在窗边的橘猫', 'embedding_shape': (77, 768)}

这里的维度只是示意，但习惯是真实的：图像模块使用文本之前，prompt 必须先变成数值向量。

这里最重要的不是具体维度，而是理解：

• prompt 会先变成向量
• 后面的视觉主干会用到这些向量

---

五、U-Net 为什么会成为扩散主干？

U-Net 本来就擅长“多尺度信息处理”

U-Net 的典型特征包括：

• 编码路径：逐步压缩、提抽象特征
• 解码路径：逐步恢复空间细节
• 跳连：让细节信息别完全丢掉

为什么这很适合去噪？

因为去噪本身就需要：

• 理解全局结构
• 同时保住局部细节

而 U-Net 正好很适合做这种事。

所以在 Stable Diffusion 里，U-Net 的角色是：

在 latent 空间里预测噪声，并逐步把噪声清掉。

---

六、cross-attention 为什么这么关键？

文字和图像不是天然就接上的

如果你只有：

• 文本编码器
• U-Net

但没有明确机制让图像去“看”文本，那 prompt 的控制效果就会很弱。

cross-attention 的直觉

它的核心就是：

让图像去噪过程在更新自己时，参考文本条件。

也就是说，图像 latent 的更新不只是看自身状态，还会看：

• prompt 提供的语义信号

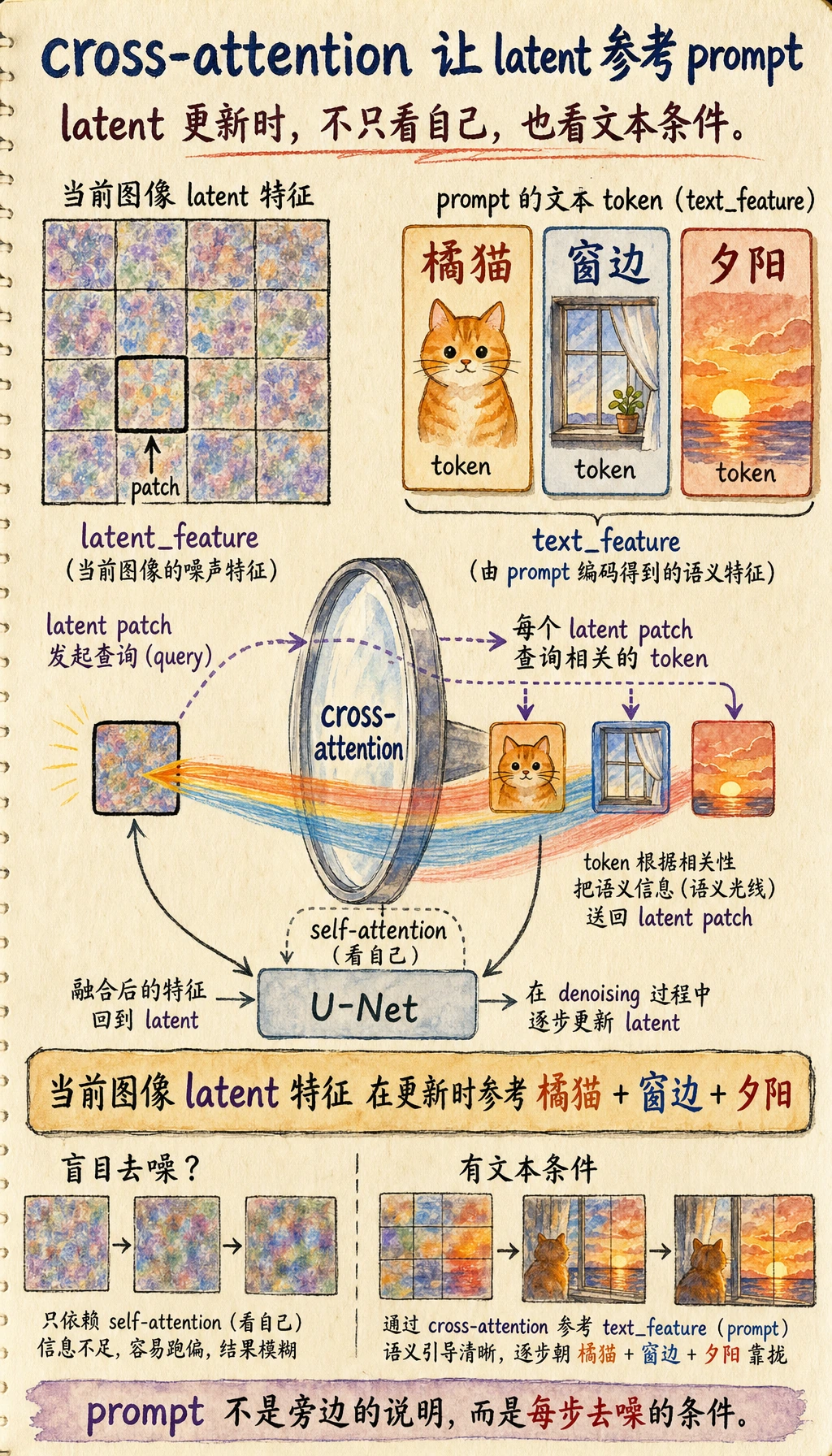

一个极简示意

latent_feature = "当前图像 latent 特征"
text_feature = "橘猫 + 窗边 + 夕阳"

fusion = f"{latent_feature} 在更新时参考 {text_feature}"
print(fusion)

预期输出：

当前图像 latent 特征 在更新时参考 橘猫 + 窗边 + 夕阳

可以把这句话当作 cross-attention 的职责：latent 不是盲目去噪，而是一边更新一边参考文本条件。

虽然只是文字示意，但它已经抓住本质：

• self-attention 更像“自己看自己”
• cross-attention 更像“图像看文本”

---

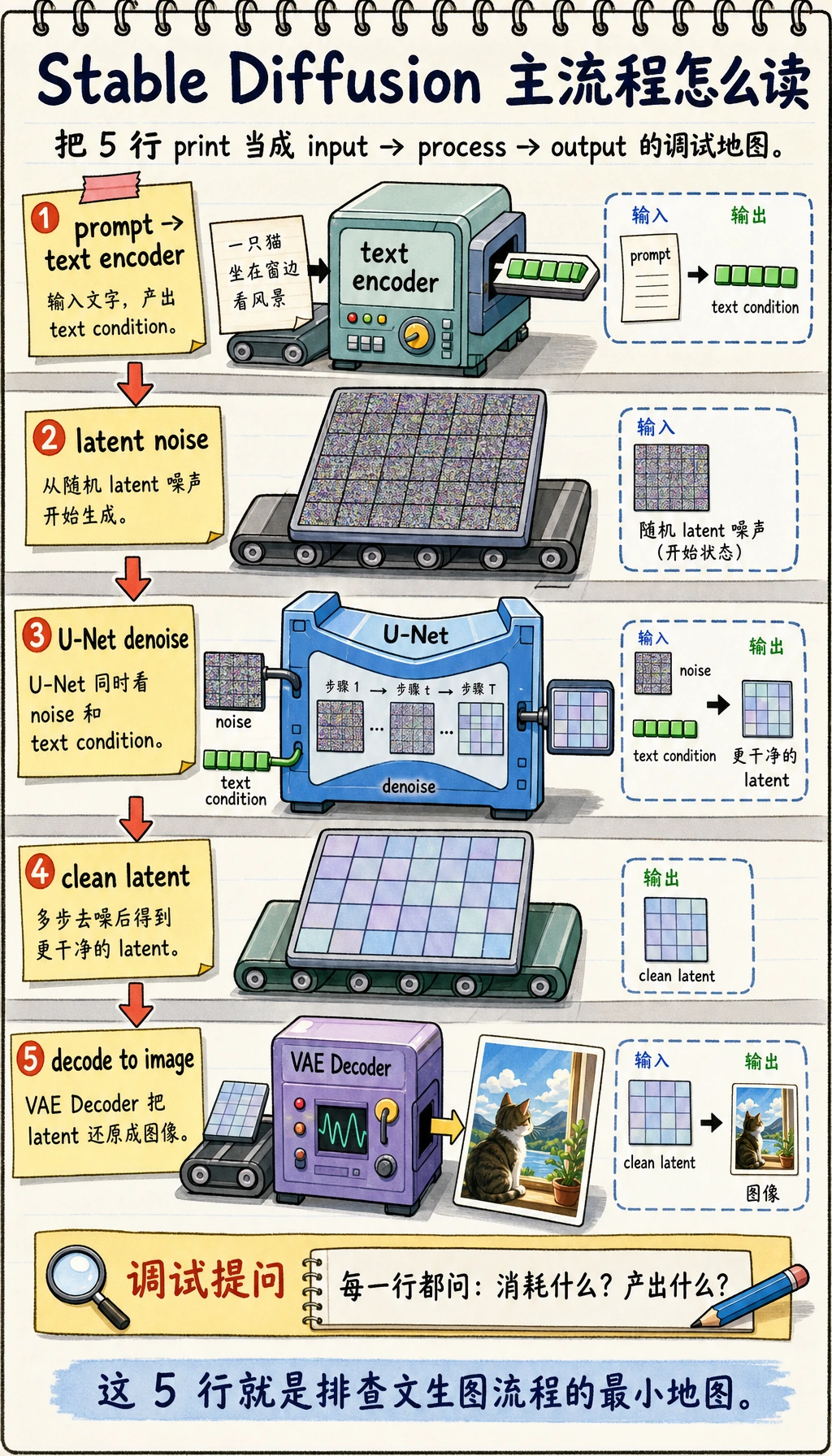

七、把整个工作流串起来

可以先把 Stable Diffusion 的主线压成这 5 步：

1. prompt -> 文本编码器
2. 随机初始化 latent 噪声
3. U-Net 在文本条件下逐步去噪
4. 得到更干净的 latent
5. VAE Decoder 把 latent 解码成图像

workflow = [
    "prompt -> text encoder",
    "latent noise",
    "U-Net denoise with text condition",
    "clean latent",
    "decode to image"
]

for step in workflow:
    print(step)

预期输出：

prompt -> text encoder
latent noise
U-Net denoise with text condition
clean latent
decode to image

如果你能说清每一行消耗什么、产出什么，就已经具备调试大多数 Stable Diffusion 工作流的实用心智模型。

这就是 Stable Diffusion 的最重要主线。

---

八、为什么它会成为文生图时代的重要架构？

因为它兼顾了效果和工程可行性

相比直接像素扩散：

• latent diffusion 更轻
• 训练和推理更现实

因为它很适合条件控制

Stable Diffusion 天然很适合做：

• 文生图
• 图像编辑
• 局部修复
• 风格控制

因为模块边界很清楚

这一点很重要：

• 文本编码器管语义
• U-Net 管去噪
• VAE 管空间转换

模块清楚，生态就更容易发展起来。

---

九、最常见的误区

以为 Stable Diffusion 就是“一个大黑盒”

其实它是多个模块协作：

• 文本编码器
• U-Net
• VAE
• 条件注入机制

不理解 latent diffusion 的工程意义

这是它之所以“能用起来”的关键之一。

只记模块名，不理解模块职责

这样后面学微调和应用时会很虚。

---

留下的证据

学完这一页，至少保留这张证据卡：

提示词记录

提示词、负面要求、参考、seed/model，以及版本号

候选输出

生成或模拟的结果及选择原因

技术备注

扩散步、潜变量、cross-attention、LoRA 或应用模式

失败检查

提示漂移、风格不匹配、产物、版权、肖像或复核失败

期望产出

选定图片/版本记录加被拒候选说明

小结

这一节最重要的不是记住名词，而是抓住这条主线：

Stable Diffusion 的核心，是在 latent space 中做条件扩散，其中 VAE 负责压缩与解码，文本编码器提供语义条件，U-Net 负责去噪，cross-attention 负责把文本真正接进图像生成过程。

理解了这条主线，后面你再看文生图应用、图像编辑和微调时，就会清楚很多。

---

练习

1. 用自己的话解释：为什么 Stable Diffusion 不直接在像素空间做扩散？
2. 想一想：为什么文本编码器和 cross-attention 必须同时存在？
3. 如果把 U-Net 换成普通小网络，为什么效果通常会很差？
4. 用自己的话总结：VAE、U-Net、文本编码器各自负责什么？

参考实现与讲解

1. Stable Diffusion 在 latent space 中工作，是因为像素空间太大、计算成本太高。VAE 会把图像压缩成更小的表示，让去噪更便宜，同时尽量保留主要视觉结构。
2. 文本编码器把文字变成引导向量；cross-attention 让去噪网络在决定如何修改图像时读取这些向量。没有文本编码器就没有语义条件，没有 cross-attention 就很难在合适的空间位置注入条件。
3. U-Net 的价值在于通过下采样、上采样和 skip connections 同时保留局部细节与大范围空间上下文。普通小网络通常会丢掉细节或整体结构。
4. VAE 负责压缩和重建图像，U-Net 负责在 latent space 中逐步去噪，文本编码器负责把 prompt 转成条件信息，用来引导去噪过程。
