6.3.6 CNN 实战：图像分类

本节定位

这是“把前面内容串起来”的一节。你会创建一个小型图像数据集，训练 CNN，做验证，检查预测结果，并判断下一步该尝试什么。

学习目标

• 搭建完整图像分类流程。
• 保持图像张量为 [N, C, H, W] 格式。
• 用 CrossEntropyLoss 训练并验证 CNN。
• 检查混淆矩阵和单样本概率。
• 理解从玩具任务迁移到真实图片时会增加什么工作。

---

最小闭环

一个图像分类项目需要：

图像→标签→训练/验证切分→CNN→loss→optimizer→metrics→错例检查

不要跳过验证和错例检查。模型能“跑起来”，不等于它真的学到了正确规律。

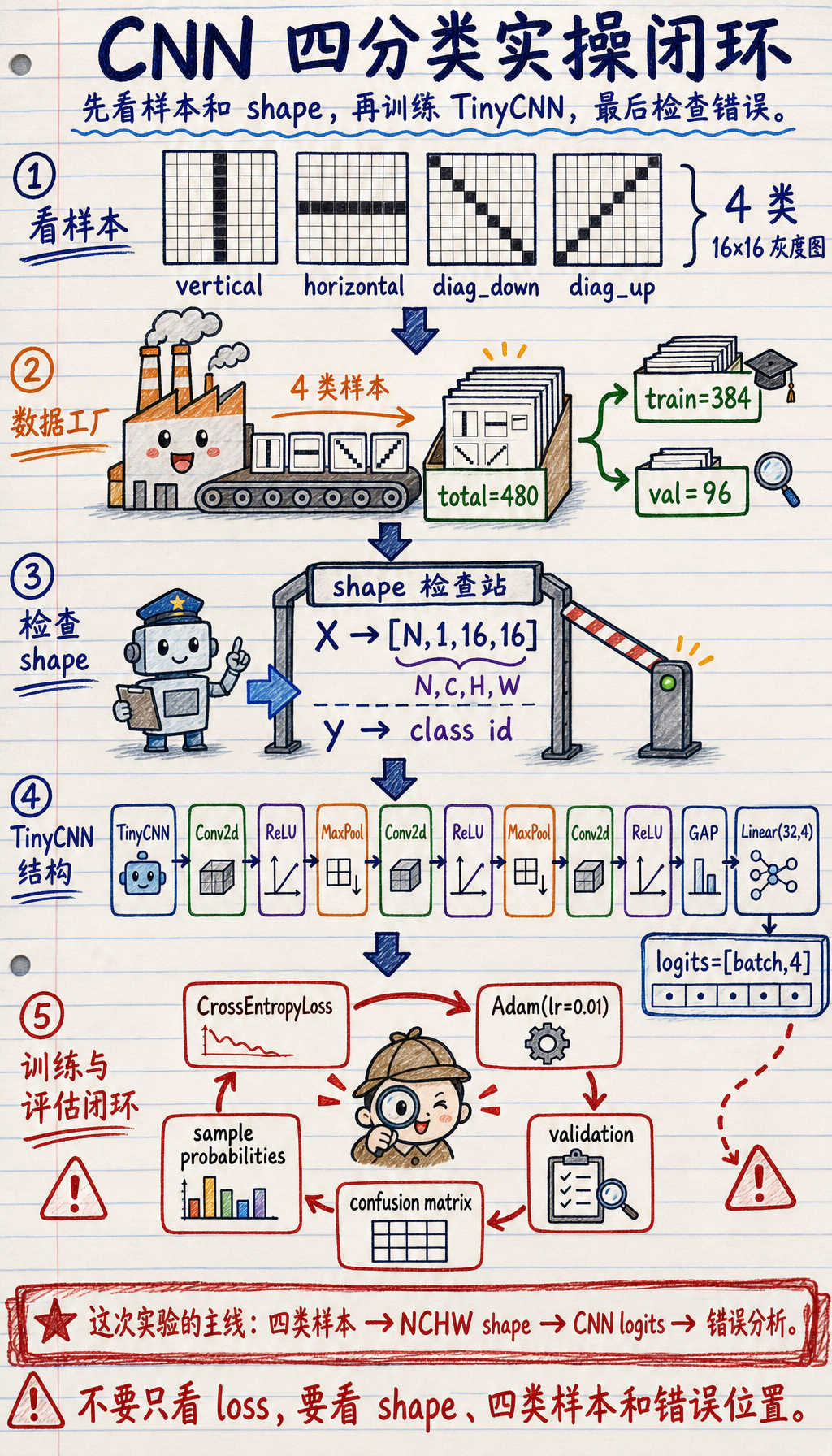

完整实验：训练四分类 CNN

这个实验使用四个简单类别：

Label	Pattern
0	竖线
1	横线
2	主对角线
3	反对角线

运行完整脚本：

import numpy as np
import torch
from torch import nn

SEED = 42
np.random.seed(SEED)
torch.manual_seed(SEED)

CLASS_NAMES = ["vertical", "horizontal", "diag_down", "diag_up"]


def make_image(label, size=16, noise=0.08):
    img = np.zeros((size, size), dtype=np.float32)
    c = size // 2
    if label == 0:
        img[:, c] = 1.0
    elif label == 1:
        img[c, :] = 1.0
    elif label == 2:
        for i in range(size):
            img[i, i] = 1.0
    elif label == 3:
        for i in range(size):
            img[i, size - 1 - i] = 1.0

    img += np.random.randn(size, size).astype(np.float32) * noise
    return np.clip(img, 0.0, 1.0)


def make_dataset(per_class=120):
    X, y = [], []
    for label in range(len(CLASS_NAMES)):
        for _ in range(per_class):
            X.append(make_image(label))
            y.append(label)

    X = np.array(X, dtype=np.float32)
    y = np.array(y, dtype=np.int64)
    idx = np.random.permutation(len(X))
    X = torch.tensor(X[idx]).unsqueeze(1)
    y = torch.tensor(y[idx])
    split = int(len(X) * 0.8)
    return X[:split], y[:split], X[split:], y[split:]


class TinyCNNClassifier(nn.Module):
    def __init__(self, num_classes=4):
        super().__init__()
        self.features = nn.Sequential(
            nn.Conv2d(1, 8, kernel_size=3, padding=1),
            nn.ReLU(),
            nn.MaxPool2d(2),
            nn.Conv2d(8, 16, kernel_size=3, padding=1),
            nn.ReLU(),
            nn.MaxPool2d(2),
            nn.Conv2d(16, 32, kernel_size=3, padding=1),
            nn.ReLU(),
            nn.AdaptiveAvgPool2d((1, 1)),
        )
        self.head = nn.Linear(32, num_classes)

    def forward(self, x):
        x = self.features(x)
        x = x.flatten(1)
        return self.head(x)


def accuracy(logits, y):
    return (logits.argmax(dim=1) == y).float().mean().item()


def confusion_matrix(pred, y, num_classes):
    matrix = torch.zeros(num_classes, num_classes, dtype=torch.int64)
    for true_label, pred_label in zip(y, pred):
        matrix[true_label, pred_label] += 1
    return matrix


X_train, y_train, X_val, y_val = make_dataset()
print("data_lab")
print("train:", tuple(X_train.shape), tuple(y_train.shape))
print("val  :", tuple(X_val.shape), tuple(y_val.shape))

model = TinyCNNClassifier(num_classes=len(CLASS_NAMES))
with torch.no_grad():
    z = X_train[:4]
    print("shape_lab")
    print("input:", tuple(z.shape))
    print("features:", tuple(model.features(z).shape))
    print("logits:", tuple(model(z).shape))

loss_fn = nn.CrossEntropyLoss()
optimizer = torch.optim.Adam(model.parameters(), lr=0.01)

for epoch in range(1, 81):
    model.train()
    train_logits = model(X_train)
    train_loss = loss_fn(train_logits, y_train)

    optimizer.zero_grad()
    train_loss.backward()
    optimizer.step()

    if epoch == 1 or epoch % 20 == 0:
        model.eval()
        with torch.no_grad():
            val_logits = model(X_val)
            val_loss = loss_fn(val_logits, y_val)
        print(
            f"epoch={epoch:02d} "
            f"train_loss={train_loss.item():.4f} "
            f"val_loss={val_loss.item():.4f} "
            f"train_acc={accuracy(train_logits, y_train):.3f} "
            f"val_acc={accuracy(val_logits, y_val):.3f}"
        )

model.eval()
with torch.no_grad():
    val_logits = model(X_val)
    val_pred = val_logits.argmax(dim=1)
    cm = confusion_matrix(val_pred, y_val, len(CLASS_NAMES))
    probs = torch.softmax(val_logits[0], dim=0)

print("confusion_matrix rows=true cols=pred")
print(cm)
print("sample_prediction")
print("true:", CLASS_NAMES[y_val[0].item()])
print("pred:", CLASS_NAMES[val_pred[0].item()])
print("probs:", [round(v, 3) for v in probs.tolist()])

预期输出：

data_lab
train: (384, 1, 16, 16) (384,)
val  : (96, 1, 16, 16) (96,)
shape_lab
input: (4, 1, 16, 16)
features: (4, 32, 1, 1)
logits: (4, 4)
epoch=01 train_loss=1.3883 val_loss=1.3776 train_acc=0.245 val_acc=0.188
epoch=20 train_loss=0.0193 val_loss=0.0080 train_acc=1.000 val_acc=1.000
epoch=40 train_loss=0.0000 val_loss=0.0000 train_acc=1.000 val_acc=1.000
epoch=60 train_loss=0.0000 val_loss=0.0000 train_acc=1.000 val_acc=1.000
epoch=80 train_loss=0.0000 val_loss=0.0000 train_acc=1.000 val_acc=1.000
confusion_matrix rows=true cols=pred
tensor([[30,  0,  0,  0],
        [ 0, 22,  0,  0],
        [ 0,  0, 18,  0],
        [ 0,  0,  0, 26]])
sample_prediction
true: vertical
pred: vertical
probs: [1.0, 0.0, 0.0, 0.0]

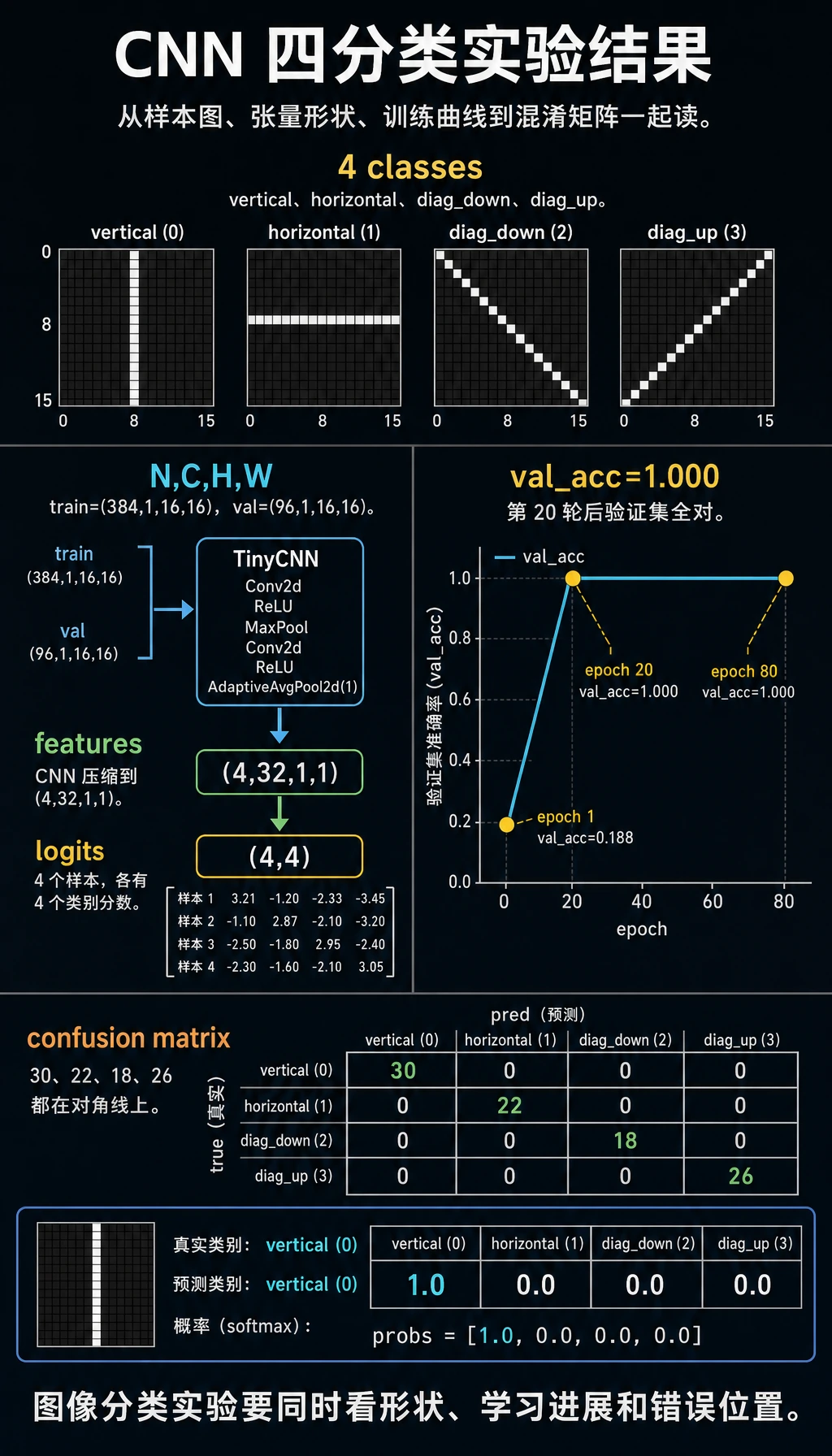

读懂输出

输出	含义
train: (384, 1, 16, 16)	384 张灰度训练图像
features: (4, 32, 1, 1)	CNN 把每张图压缩成 32 个特征值
logits: (4, 4)	4 个样本，每个样本 4 个类别分数
val_acc=1.000	模型学会了这个简单验证集
混淆矩阵对角线	真实类别和预测类别一致

混淆矩阵按行读：行是真实标签，列是预测标签。非对角线数字就是错误。

留下的证据

保存一张分类运行卡：

数据形状

训练和验证张量形状

模型形状

输入 → 特征 → logits

指标

验证准确率和损失

混淆矩阵

行=真实，列=预测

样本预测

真实标签、预测标签、概率

下一次探测

增加噪声、更少样本、新类别，或真实图片划分

为什么这里用 GAP？

模型使用 AdaptiveAvgPool2d((1, 1))，在这里可以理解为 Global Average Pooling。它把 [N, 32, H, W] 变成 [N, 32, 1, 1]。

这样分类头很小：

[N, 32, 1, 1]→flatten→[N, 32]→Linear(32, 4)

对本节来说，GAP 还能避免脆弱的手写尺寸计算，比如 16 * 3 * 3。

如何诊断结果

现象	可能原因	下一步
train 和 val 都差	模型太弱、标签错、LR 有问题	打印 shape，检查样本，调整 LR
train 好但 val 差	过拟合或切分不合理	加数据、增强、正则化
loss 不动	标签错、没有梯度、LR 太小	检查 loss.backward()、标签、可训练参数
高置信度错判	数据偏差或模式泄漏	检查样本和类别分布
只预测一个类别	类别不平衡或优化问题	打印类别计数和 logits

从玩具任务到真实图片

本节故意使用小型合成数据。真实项目还会增加：

• Dataset 和 DataLoader；
• 图像文件读取；
• 按来源切分 train/validation/test；
• 数据增强；
• 预训练 backbone 或迁移学习；
• 模型 checkpoint；
• precision、recall、每类准确率等更丰富指标。

流程是一样的，只是工具更严肃。

常见错误

错误	修复
只看训练 loss	一定要计算验证指标
忘记 channel 维度	使用 [N, C, H, W]
在 CrossEntropyLoss 前先 softmax	把原始 logits 传给 CrossEntropyLoss
忽略错例	检查混淆矩阵和样本
验证集太像训练集	真实图片要按来源切分

练习

1. 把 noise 从 0.08 增加到 0.25，验证结果如何变化？
2. 把 per_class 从 120 减到 10，模型还能泛化吗？
3. 去掉 AdaptiveAvgPool2d，改用 Flatten head。Linear 应该接收什么 shape？
4. 再增加一类，比如方框边界。
5. 如果有错例，打印前 5 个验证集错例。

参考实现与讲解

1. 噪声增加会让类别边界更难学，验证准确率通常下降，错例也更有代表性。
2. 每类样本减少到 10 张时，训练集可能仍能拟合，但验证集更容易波动或下降。
3. Flatten 后的输入维度等于最后一层特征图的 C x H x W。需要先打印 shape，再设置 Linear(in_features, num_classes)。
4. 新类别要同步更新数据生成函数、标签映射、模型输出维度和评估代码。
5. 错例应同时打印真实标签、预测标签和样本索引。这样能判断错误来自噪声、类别相似还是模型容量不足。

小结

• 完整图像分类闭环包括数据、标签、切分、模型、loss、指标和错例分析。
• PyTorch 中 CNN 输入使用 [N, C, H, W]。
• CrossEntropyLoss 期待 logits，不是概率。
• GAP 能让分类头更紧凑，也更不容易写错 shape。
• 验证和错误分析是模型工作的一部分，不是附加项。
