6.2.9 PyTorch + Matplotlib 实操工作坊

学习节奏

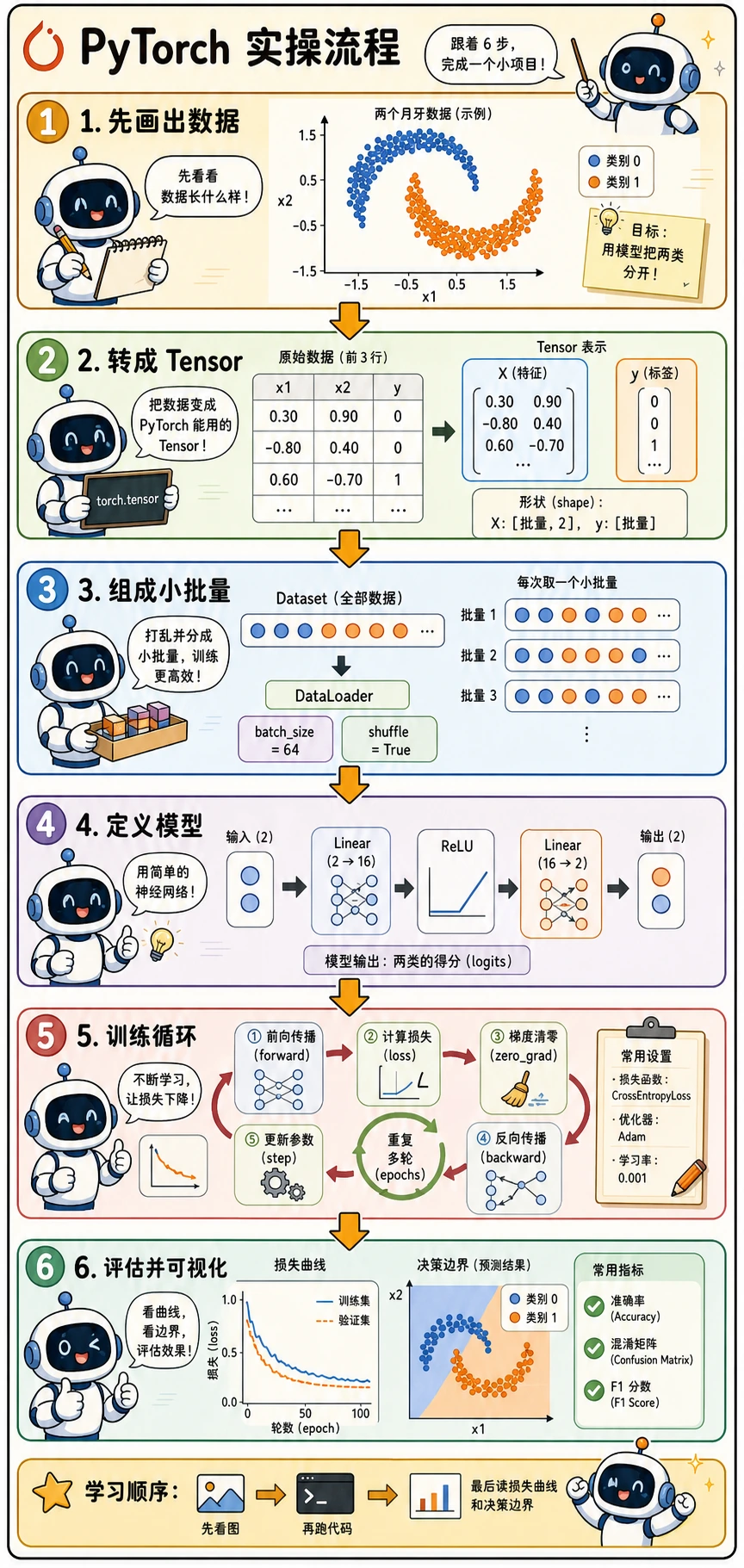

把本节当作第一个完整 PyTorch 小项目。推荐节奏是： 先看图 → 再跑代码 → 最后读损失曲线和决策边界。

运行环境

如果这是你第一次做第 6 章实验，请在项目根目录安装 AI 依赖：

python -m pip install -r requirements-course-ai.txt

如果只想运行本节工作坊，最少额外需要 torch；matplotlib 和 scikit-learn 已经包含在课程核心依赖里。

你将完成什么

你会训练一个小型神经网络，用来区分两组“月牙形”的点。这个任务很小，运行很快，但包含完整 PyTorch 工作流：

• 用 Matplotlib 可视化数据
• 把 NumPy 数组转成 PyTorch Tensor
• 构建 TensorDataset 和 DataLoader
• 定义一个 nn.Module
• 使用 CrossEntropyLoss 和 Adam 训练
• 评估准确率
• 绘制损失曲线和决策边界

关键词解释

术语	新人友好解释	为什么这里重要
Matplotlib	Python 基础绘图库	用来查看数据、损失曲线和决策边界
Tensor	PyTorch 的多维数组	模型只能训练 Tensor 格式的数据
Dataset	定义一个样本长什么样	保证数据和标签正确配对
DataLoader	把样本组成小批量	让训练循环一批一批读取数据
MLP	多层感知机，小型全连接神经网络	很适合第一个 2D 或表格任务
logits	转成概率之前的原始模型分数	CrossEntropyLoss 需要 logits，而不是 softmax 概率
epoch	完整看完训练集一遍	用来记录训练进行了多少轮
决策边界	模型从一个类别切换到另一个类别的位置	可以直观看出分类行为

---

先创建并画出数据

写模型前先看数据。这能避免一个常见新手错误：还不知道模型要学什么形状，就直接开始训练。

import matplotlib.pyplot as plt
from sklearn.datasets import make_moons

X_np, y_np = make_moons(n_samples=600, noise=0.18, random_state=42)

plt.figure(figsize=(6, 5))
plt.scatter(X_np[:, 0], X_np[:, 1], c=y_np, cmap="coolwarm", s=18, alpha=0.8)
plt.xlabel("x1")
plt.ylabel("x2")
plt.title("Two Moons Dataset")
plt.grid(True, alpha=0.3)
plt.show()

你应该注意：

• 两类点不能用一条直线分开
• 所以带非线性的神经网络会有用
• 这张图也是后面判断决策边界是否合理的参照

转成 Tensor

PyTorch 模型需要 Tensor。对于 CrossEntropyLoss 使用的分类标签，y 应该是整数类别编号，并且类型是 torch.long。

import torch

torch.manual_seed(42)

X = torch.tensor(X_np, dtype=torch.float32)
y = torch.tensor(y_np, dtype=torch.long)

print("X shape:", X.shape, "dtype:", X.dtype)
print("y shape:", y.shape, "dtype:", y.dtype)

预期输出：

X shape: torch.Size([600, 2]) dtype: torch.float32
y shape: torch.Size([600]) dtype: torch.int64

形状含义：

• X：[batch, features]，每个样本有 2 个特征
• y：[batch]，每个值是类别标签：0 或 1

构建 Dataset 和 DataLoader

TensorDataset 会让 X 和 y 保持配对。DataLoader 负责打乱数据并组成小批量。

from torch.utils.data import DataLoader, TensorDataset, random_split

dataset = TensorDataset(X, y)
train_dataset, val_dataset = random_split(
    dataset,
    [480, 120],
    generator=torch.Generator().manual_seed(42)
)

train_loader = DataLoader(
    train_dataset,
    batch_size=64,
    shuffle=True,
    generator=torch.Generator().manual_seed(7)
)
val_loader = DataLoader(val_dataset, batch_size=128, shuffle=False)

batch_x, batch_y = next(iter(train_loader))
print("batch_x shape:", batch_x.shape)
print("batch_y shape:", batch_y.shape)

预期输出：

batch_x shape: torch.Size([64, 2])
batch_y shape: torch.Size([64])

为什么这一步重要：

• batch_size=64 表示模型每看 64 个样本更新一次
• shuffle=True 避免模型每轮都按固定顺序看数据
• 验证集不需要打乱，因为它只用于评估

定义一个小型神经网络

这个模型把一个二维点映射为两个 logits，每个类别一个分数。

from torch import nn

class MoonClassifier(nn.Module):
    def __init__(self):
        super().__init__()
        self.net = nn.Sequential(
            nn.Linear(2, 32),
            nn.ReLU(),
            nn.Linear(32, 32),
            nn.ReLU(),
            nn.Linear(32, 2),
        )

    def forward(self, x):
        return self.net(x)

model = MoonClassifier()
print(model)

预期输出：

MoonClassifier(
  (net): Sequential(
    (0): Linear(in_features=2, out_features=32, bias=True)
    (1): ReLU()
    (2): Linear(in_features=32, out_features=32, bias=True)
    (3): ReLU()
    (4): Linear(in_features=32, out_features=2, bias=True)
  )
)

重要细节：

• 最后一层输出 2 个值，因为这是二分类任务
• 不要在这里加 Softmax，因为 nn.CrossEntropyLoss() 需要原始 logits

训练和验证

训练循环遵循前面学过的节奏：

forward → loss → zero_grad → backward → step

loss_fn = nn.CrossEntropyLoss()
optimizer = torch.optim.Adam(model.parameters(), lr=0.01)

train_losses = []
val_losses = []
val_accuracies = []

for epoch in range(1, 101):
    model.train()
    train_loss_sum = 0.0

    for batch_x, batch_y in train_loader:
        logits = model(batch_x)
        loss = loss_fn(logits, batch_y)

        optimizer.zero_grad()
        loss.backward()
        optimizer.step()

        train_loss_sum += loss.item() * len(batch_x)

    train_loss = train_loss_sum / len(train_dataset)
    train_losses.append(train_loss)

    model.eval()
    val_loss_sum = 0.0
    correct = 0

    with torch.no_grad():
        for batch_x, batch_y in val_loader:
            logits = model(batch_x)
            loss = loss_fn(logits, batch_y)
            val_loss_sum += loss.item() * len(batch_x)

            pred = logits.argmax(dim=1)
            correct += (pred == batch_y).sum().item()

    val_loss = val_loss_sum / len(val_dataset)
    val_acc = correct / len(val_dataset)
    val_losses.append(val_loss)
    val_accuracies.append(val_acc)

    if epoch == 1 or epoch % 20 == 0:
        print(
            f"epoch={epoch:3d}, "
            f"train_loss={train_loss:.4f}, "
            f"val_loss={val_loss:.4f}, "
            f"val_acc={val_acc:.1%}"
        )

预期输出：

epoch=  1, train_loss=0.5568, val_loss=0.3786, val_acc=84.2%
epoch= 20, train_loss=0.0755, val_loss=0.1064, val_acc=98.3%
epoch= 40, train_loss=0.0719, val_loss=0.1260, val_acc=98.3%
epoch= 60, train_loss=0.0657, val_loss=0.1290, val_acc=98.3%
epoch= 80, train_loss=0.0655, val_loss=0.1415, val_acc=98.3%
epoch=100, train_loss=0.0687, val_loss=0.1370, val_acc=98.3%

如果你的数字有轻微差异也没关系。关键是验证准确率要明显高于随机猜测。

绘制损失曲线

损失曲线能告诉你训练是否在朝正确方向走。

plt.figure(figsize=(7, 4))
plt.plot(train_losses, label="train loss")
plt.plot(val_losses, label="validation loss")
plt.xlabel("Epoch")
plt.ylabel("Loss")
plt.title("Training and Validation Loss")
plt.legend()
plt.grid(True, alpha=0.3)
plt.show()

如何阅读：

• 如果两条 loss 都下降，说明训练通常在学习
• 如果训练 loss 下降但验证 loss 上升，要警惕过拟合
• 如果两者都不下降，检查学习率、标签、模型输出形状和损失函数

绘制决策边界

决策边界能把模型学到的几何规律画出来。

import numpy as np

x_min, x_max = X_np[:, 0].min() - 0.5, X_np[:, 0].max() + 0.5
y_min, y_max = X_np[:, 1].min() - 0.5, X_np[:, 1].max() + 0.5
xx, yy = np.meshgrid(
    np.linspace(x_min, x_max, 250),
    np.linspace(y_min, y_max, 250)
)

grid = np.c_[xx.ravel(), yy.ravel()]
grid_tensor = torch.tensor(grid, dtype=torch.float32)

model.eval()
with torch.no_grad():
    logits = model(grid_tensor)
    grid_pred = logits.argmax(dim=1).numpy().reshape(xx.shape)

plt.figure(figsize=(7, 5))
plt.contourf(xx, yy, grid_pred, alpha=0.25, cmap="coolwarm")
plt.scatter(X_np[:, 0], X_np[:, 1], c=y_np, cmap="coolwarm", s=16, edgecolors="k", linewidths=0.2)
plt.xlabel("x1")
plt.ylabel("x2")
plt.title(f"Decision Boundary (validation accuracy {val_accuracies[-1]:.1%})")
plt.grid(True, alpha=0.2)
plt.show()

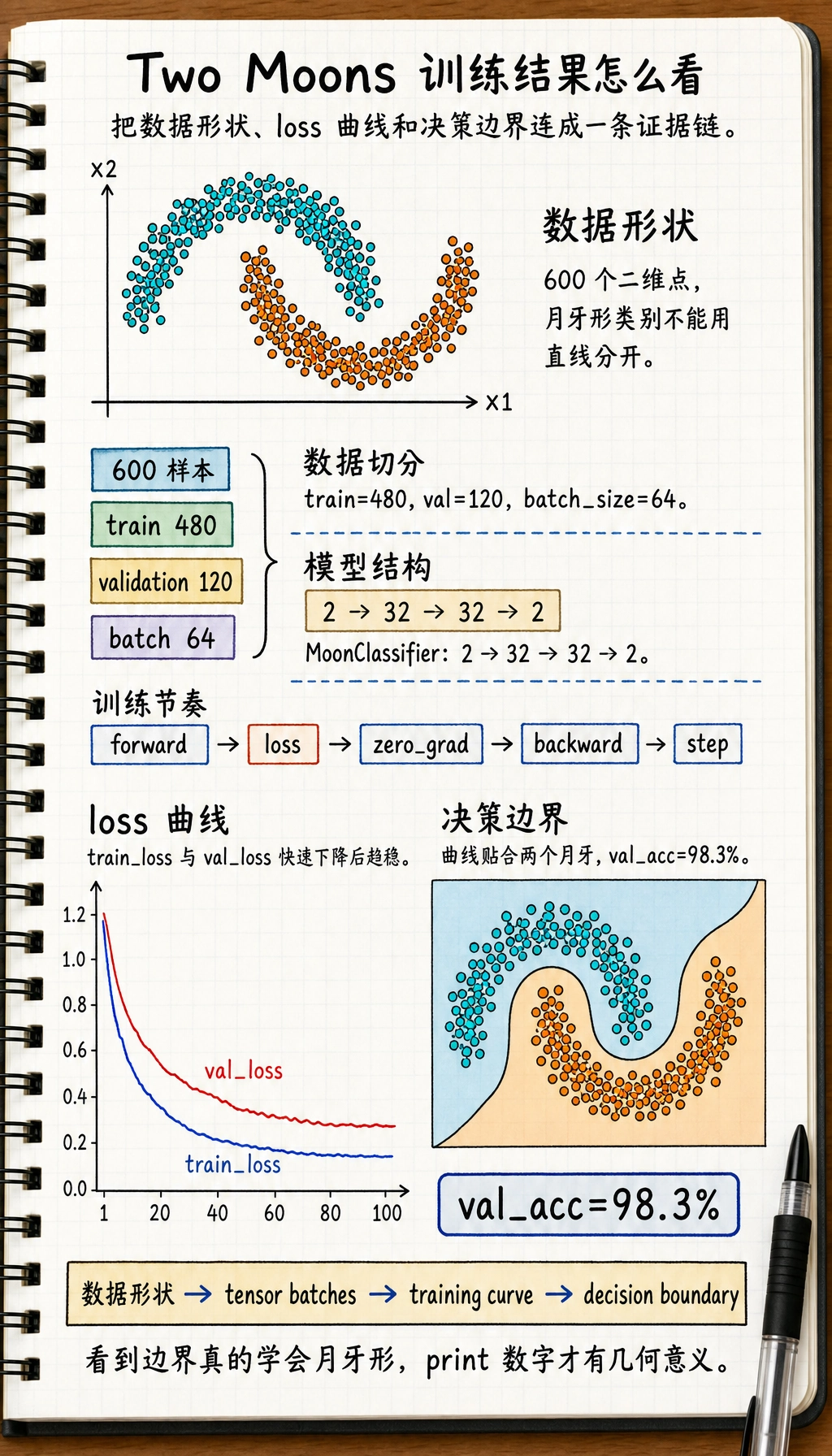

这张图通常是 PyTorch 开始变得具体的时刻：模型不再只是打印数字，你能看到它如何划分空间。

留下的证据

从工作坊保存四个产物：

数据图

显示原始类别模式

loss 曲线

显示训练和验证是否一起改进

决策边界

展示模型在几何上学到了什么

失败备注

一个边界或验证曲线看起来不对的案例

如果你能解释这四个产物，这个工作坊就不再只是复制 notebook，而是一个训练证据包。

常见错误与修复

现象	可能原因	修复方式
expected scalar type Long	标签不是 torch.long	使用 y = torch.tensor(y_np, dtype=torch.long)
Loss 不下降	学习率太大或太小	尝试 lr=0.001 或 lr=0.01
损失函数 shape 报错	输出或标签形状不对	CrossEntropyLoss 中 logits 应为 [batch, classes]，标签应为 [batch]
验证时显存或内存占用过高	验证阶段仍在记录梯度	使用 model.eval() 和 with torch.no_grad()

练习任务

1. 把隐藏层大小从 32 改成 16 和 64，比较决策边界。
2. 把 noise=0.18 改成 noise=0.3，观察任务如何变难。
3. 把优化器从 Adam 改成 SGD，比较损失曲线。
4. 增加第三个隐藏层，观察验证 loss 是改善还是过拟合。

操作参考与检查点

1. hidden size 为 16 时边界可能更简单；64 能拟合更灵活的边界，但也更可能过拟合。要把 validation loss 和边界图一起看。
2. 噪声变大后，两类样本重叠更多。常见现象是 validation accuracy 下降、边界不再干净，或者边界附近样本更不确定。
3. SGD 往往需要更仔细调学习率，收敛可能比 Adam 慢。只要 validation 仍在改善，曲线慢不等于代码错。
4. 第三个隐藏层只有在验证集改善时才有价值。如果 train loss 更低但 validation 更差，说明额外层可能在记噪声。

通过标准

完成本节后，你应该能用自己的话解释完整 PyTorch 工作流：

数据图像 → Tensor → DataLoader → model → loss → optimizer → training loop → validation → visualization。

如果你还能读懂损失曲线和决策边界，就已经不只是复制 PyTorch 代码，而是在理解训练过程到底做了什么。
