10.5.4 OCR 文字识别【选修】

本节定位

OCR 很容易被说成一句话：

• 把图片里的字识别出来

但真实项目里，问题会更细：

• 字在哪里
• 顺序是什么
• 多栏版面怎么读
• 倾斜和模糊怎么办

所以 OCR 更像一条流水线，而不是单个模型。

学习目标

• 理解 OCR 中“检测”和“识别”的区别
• 理解文档版面为什么会进一步增加复杂度
• 通过可运行示例建立 OCR 流水线直觉
• 理解 OCR 在表单、票据、文档场景中的特殊难点

---

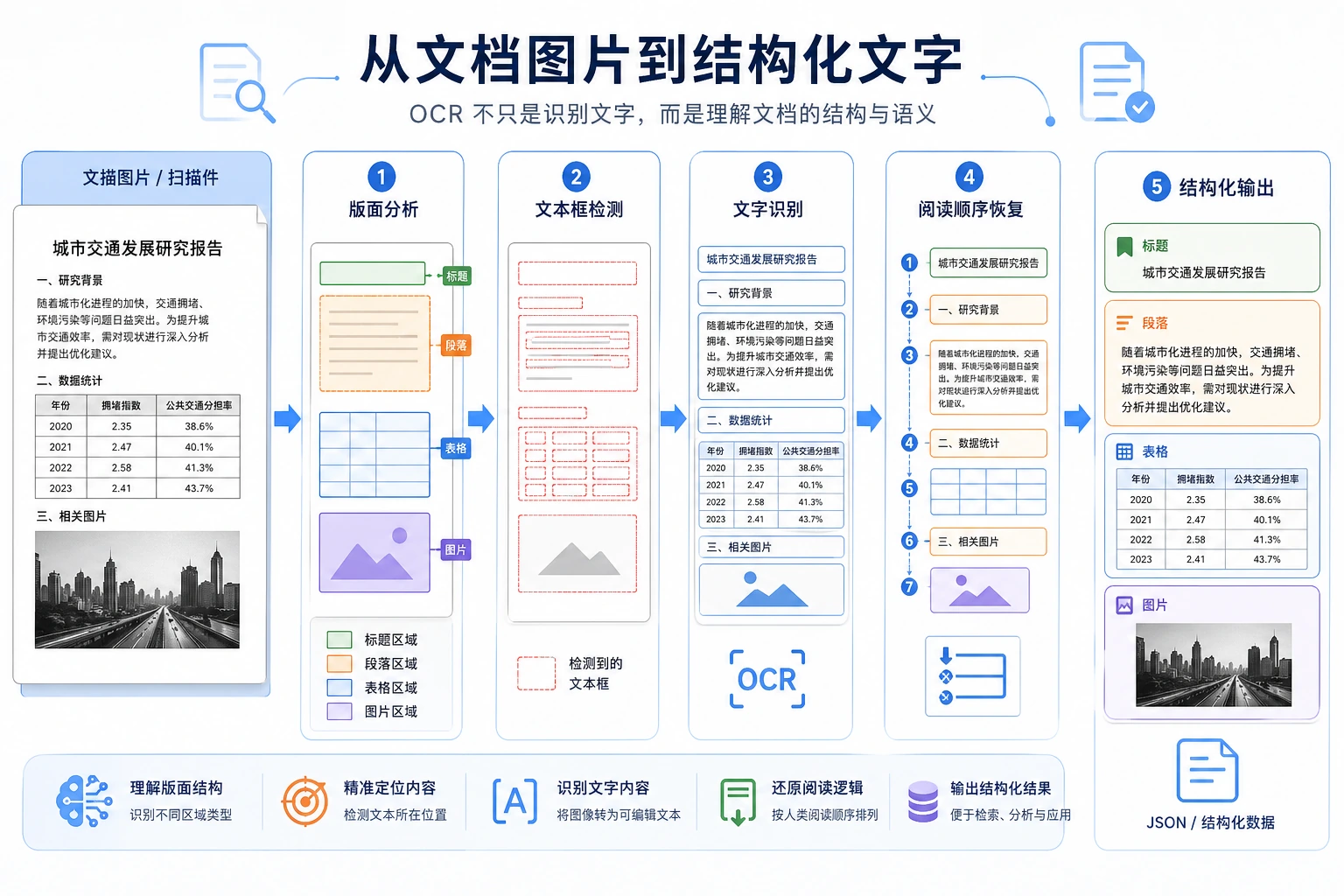

先建立一张地图

OCR 这节最适合新人的理解顺序不是“先看识别结果”，而是先看清流水线：

flowchart LR
    A["图片 / 文档"] --> B["文本检测"]
    B --> C["文本识别"]
    C --> D["版面与结构理解"]

所以这节真正想解决的是：

• 为什么 OCR 不是单一模型
• 为什么检测、识别、版面理解要拆开看

一、OCR 通常分哪几步？

文本检测

先找出文字区域在哪里。

文本识别

再把每块文字区域转成字符序列。

版面与结构理解

在复杂文档场景里，还要回答：

• 哪段先读
• 哪段属于标题
• 哪段属于表格或正文

一个更适合新人的总类比

你可以把 OCR 想成一个三人小组在处理一张发票：

1. 第一个人先拿笔把所有文字圈出来
2. 第二个人把每一块圈出来的文字读出来
3. 第三个人再决定这些文字谁是标题、谁是金额、谁是日期

这样理解后，OCR 就不会再像：

• 一个神秘的大模型黑盒

而更像：

• 一条有明确分工的流水线

---

二、先看一个最小 OCR 流水线示例

image_blocks = [
    {"box": (0, 0, 50, 20), "pixels": "INV-001"},
    {"box": (0, 30, 80, 50), "pixels": "TOTAL 299"},
]


def detect_text_regions(image_blocks):
    return [block["box"] for block in image_blocks]


def recognize_text(image_blocks):
    return [{"box": block["box"], "text": block["pixels"]} for block in image_blocks]


regions = detect_text_regions(image_blocks)
texts = recognize_text(image_blocks)

print("regions:", regions)
print("texts:", texts)

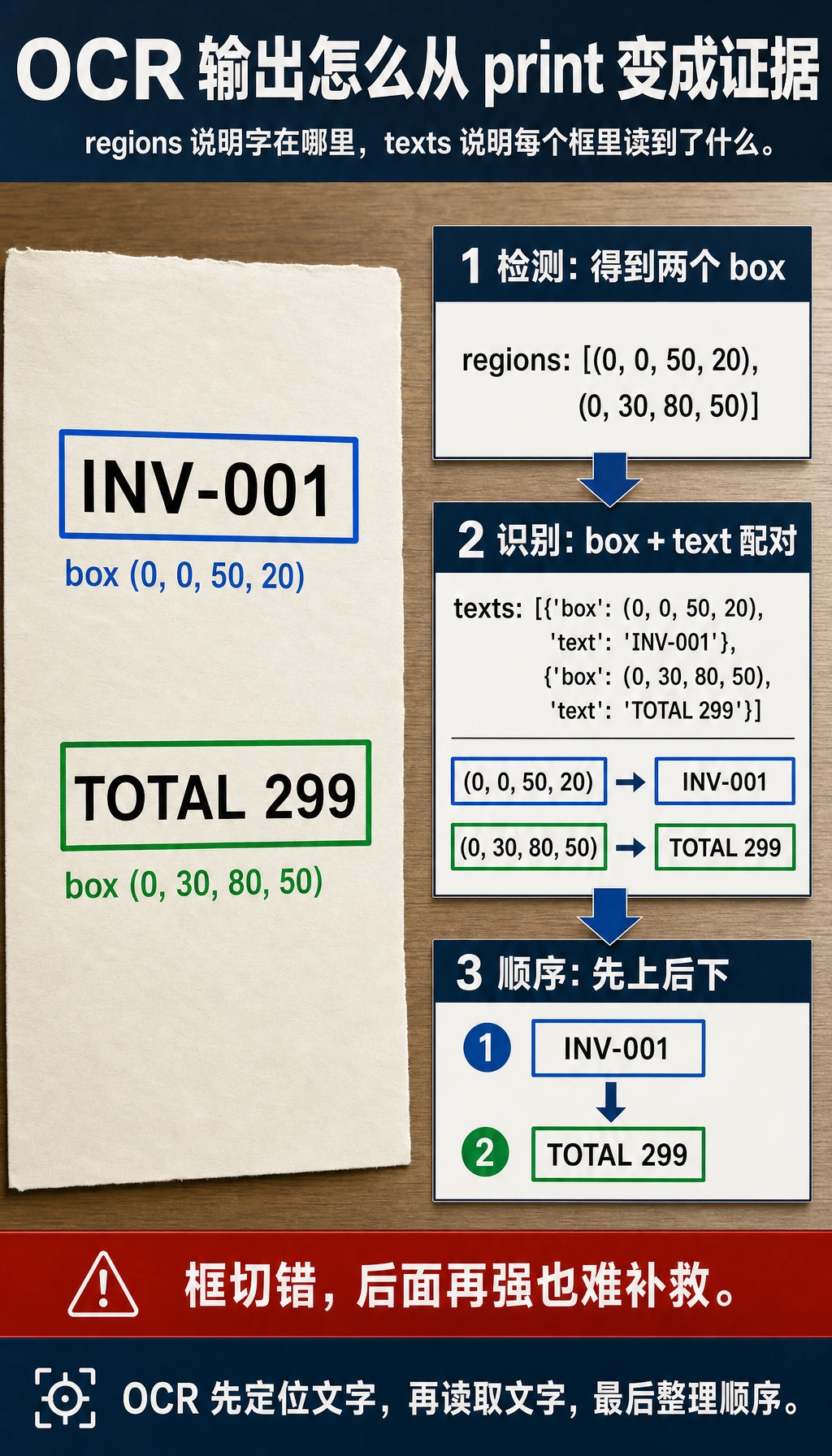

预期输出：

regions: [(0, 0, 50, 20), (0, 30, 80, 50)]
texts: [{'box': (0, 0, 50, 20), 'text': 'INV-001'}, {'box': (0, 30, 80, 50), 'text': 'TOTAL 299'}]

第一行是检测结果：文字区域在哪里。第二行是识别结果：每个检测到的区域里写了什么。

这个例子最关键的地方是什么？

它清楚分开了：

• 找文字在哪里
• 把文字读出来

这正是 OCR 最基础的两阶段结构。

为什么很多 OCR 错误不在“识别字本身”？

因为如果检测阶段就把文字框切错：

• 漏了一半
• 顺序乱了

后面的识别再强也没法完全补救。

新人第一次学 OCR，最该先记什么？

最值得先记住的是：

1. 检测负责“字在哪”
2. 识别负责“字是什么”
3. 文档场景里还常常要回答“先读哪、属于哪一块”

---

三、OCR 为什么经常比想象中更难？

文字不总是规则排版

可能会遇到：

• 倾斜
• 透视变形
• 模糊
• 遮挡

文档不总是单栏单行

例如：

• 表格
• 发票
• 医疗单据

这时“识别文字”只是第一步， 真正难的是结构理解。

字符级别错误会影响下游业务

像编号、金额、日期这种字段， 识错一位就可能直接影响业务。

再看一个最小“阅读顺序恢复”示例

lines = [
    {"y": 80, "text": "TOTAL 299"},
    {"y": 20, "text": "INVOICE"},
    {"y": 50, "text": "INV-001"},
]


def restore_reading_order(lines):
    return [item["text"] for item in sorted(lines, key=lambda x: x["y"])]


print(restore_reading_order(lines))

预期输出：

['INVOICE', 'INV-001', 'TOTAL 299']

原始列表顺序是乱的，但按纵坐标排序后，就能恢复这个简单文档从上到下的自然阅读顺序。

这个例子很小，但它能帮新人先建立一个关键直觉：

• OCR 做完识别，不代表任务结束
• 文字顺序和结构恢复，常常同样重要

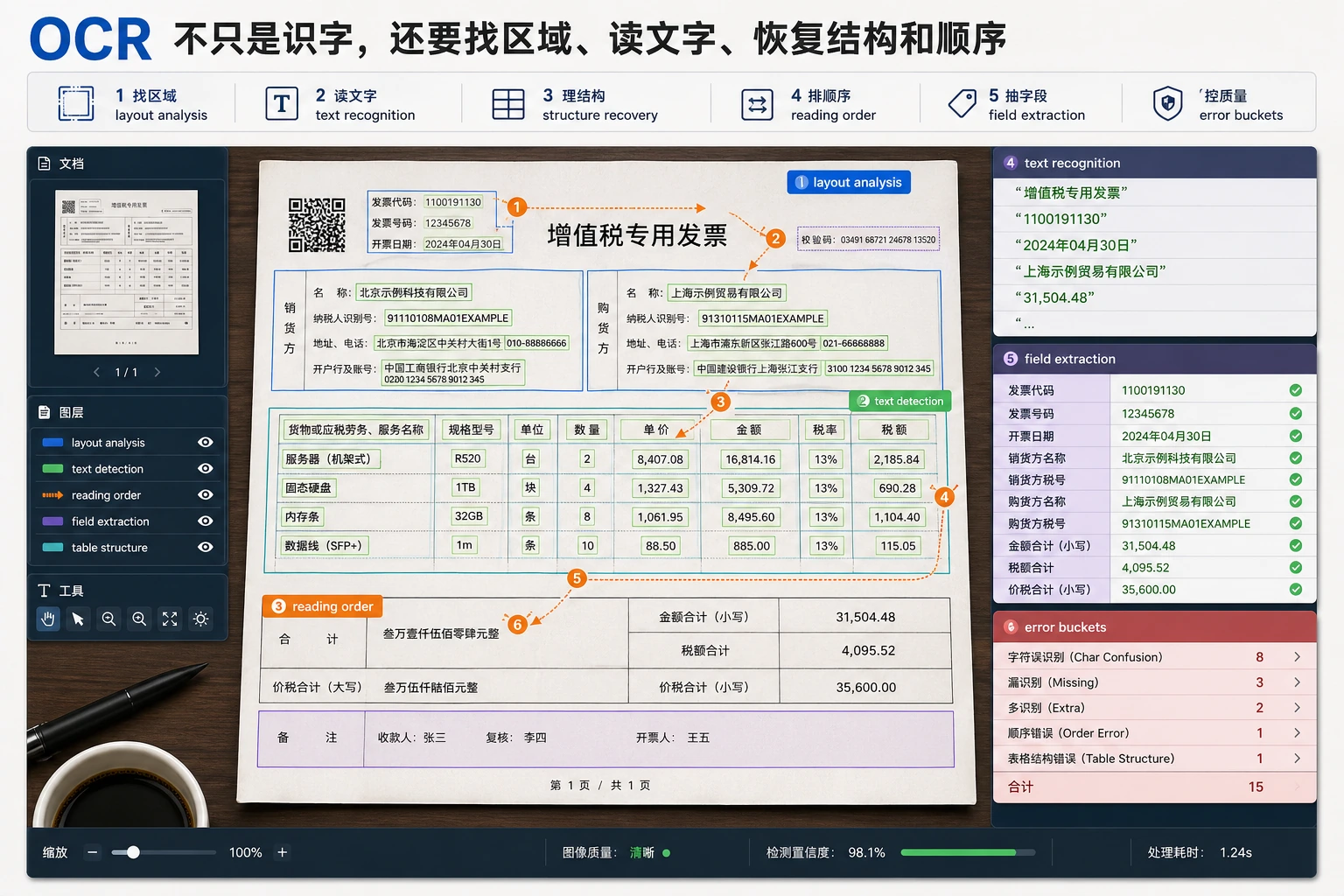

读图提示

OCR 项目要分三层排查：文本检测有没有框准，文本识别有没有读对，版面结构有没有恢复顺序。票据、表格、双栏文档经常错在第三层。

四、一个新人可直接照抄的项目推进顺序

更稳的顺序通常是：

1. 先做清晰单栏小样本
2. 再看倾斜和模糊样本
3. 再补版面顺序和结构理解
4. 最后再进入票据、表格这类更复杂文档

这样会比一开始就做复杂票据系统更容易稳住。

如果你要把 OCR 做成项目，最值得先选哪类题目？

更稳的起点通常是：

• 清晰票据字段抽取
• 简单单栏文档识别
• 少量固定模板表单

这类题目的好处是：

• 检测区域更清楚
• 业务字段更容易评估
• 失败样本更容易分析

如果把 OCR 做成项目，最值得先展示什么

更像真实项目的展示顺序通常是：

1. 原图
2. 文本检测框
3. 识别后的文本块
4. 恢复后的字段或阅读顺序
5. 失败样本分析

这样读者一眼就能看懂：

• 是哪一步出了问题
• 你的系统重点优化了哪一段流水线

---

五、最容易踩的坑

只看识别准确率，不看检测质量

OCR 是多阶段流水线，前一步错会传给后一步。

只做字符识别，不做结构恢复

很多文档类项目真正要的是：

• 字段
• 表格结构
• 阅读顺序

忽略图像预处理

例如：

• 二值化
• 去噪
• 倾斜校正

在很多场景里非常重要。

一个更像真实项目的最小错误分桶表

errors = [
    {"type": "detection_miss", "count": 4},
    {"type": "wrong_character", "count": 7},
    {"type": "reading_order", "count": 3},
]

for item in errors:
    print(f"{item['type']}: {item['count']}")

预期输出：

detection_miss: 4
wrong_character: 7
reading_order: 3

这个小表会告诉你下一步该看哪里：漏检文字框、字符识别错，还是文档顺序错。每一类问题通常都需要不同修法。

这个表虽然简单，但很像真实 OCR 项目里会做的第一步：

• 先分清错误主要来自检测、识别，还是结构恢复

不这样分，你就很容易：

• 识别模型拼命换了一圈
• 结果真正问题其实在检测或阅读顺序

---

六、如果把它做成作品集，最值得展示什么

• 原图
• 检测框结果
• 识别文本结果
• 字段恢复结果
• 一组典型失败样本

这样会比只展示“识别出来了哪些字”更像真实文档 AI 项目。

---

留下的证据

学完这一页，至少保留这张证据卡：

场景边界

人脸、视频、OCR、3D、医疗，或其他视觉场景

输入样本

源图像/帧/文档以及期望的输出类型

结果工件

提取文本、跟踪事件、深度线索、诊断标记，或审查备注

失败检查

隐私、光照、时间漂移、布局、标定或领域风险

期望产出

带指标或人工复查说明的场景特定产物

小结

这节最重要的是建立一个流水线判断：

OCR 不是单一“识字模型”，而是一条包含文本检测、文本识别和版面理解的多阶段系统。

只要这条线清楚了，后面你做票据、表单、文档理解项目就不会只盯识别模型本身。

这节最该带走什么

• OCR 的核心是流水线，不是单点模型
• 很多问题会在检测和结构层就已经决定上限
• 文档类 OCR 项目特别值得单独分析版面和字段恢复

练习

1. 给示例再加一个新文字块，思考阅读顺序该怎么恢复。
2. 为什么检测阶段的错误会直接拖垮 OCR 最终效果？
3. 想一想：表格票据和普通街景文字识别，哪一层难点差别最大？
4. 如果金额字段总识错一位，你会先查检测、识别还是后处理？为什么？

解题思路与讲解

1. 新增文本块后，阅读顺序通常按从上到下、再从左到右排序；如果是多栏或表格布局，要单独处理。
2. 检测阶段错误会直接伤害 OCR，因为漏检或裁剪错误的文本无法以完整形式交给识别器。
3. 对于票据和表格，layout 与阅读顺序还原常常最难；对于街景文字，角度、模糊和复杂背景下的检测鲁棒性可能更难。
4. 如果金额字段总是差一个字符，且裁剪框完整，先查识别和后处理；如果字符被裁掉，则先查检测。
